带齿槽空心轮盘类传动零件设计

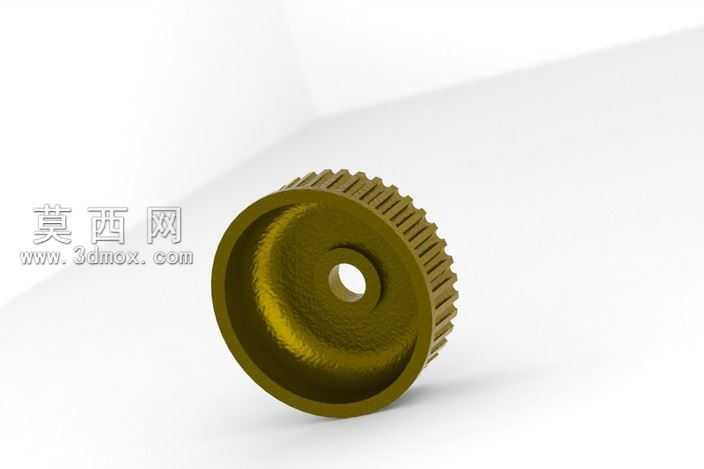

该零件为带周向齿槽的空心轮盘类传动构件，建模阶段采用参数化设计思路完成整体结构搭建，首先以中心基准轴为定位核心，绘制轮盘的内外轮廓旋转草图，通过旋转凸台命令生成轮盘的基础基体，保证内孔与外圆的同轴度公差符合传动件的装配要求。针对轮盘外缘的均匀齿槽结构，采用单齿草图绘制后阵列的方式完成，先绘制单个齿形的截面轮廓，通过拉伸切除生成单个齿槽特征，再以中心轴为阵列轴进行圆周阵列，确保所有齿槽的分度精度一致，避免传动过程中出现卡滞问题。轮盘的内侧采用凹腔式结构设计，在保证整体结构强度的前提下有效降低零件自重，凹腔内壁做均匀过渡的圆角处理，减少应力集中风险，提升零件的抗疲劳性能。材质设置阶段选用金属黄铜材质，调整材质的反射率、粗糙度与金属度参数，还原黄铜材质特有的暖金色金属光泽，同时对齿槽的棱边、内孔边缘做细微的倒角处理，模拟实际机加工后的工艺细节。渲染阶段采用柔和的侧上方打光方案，主光源提供充足的照明以展现齿槽的立体结构，辅助光源补光弱化阴影死角，清晰呈现轮盘凹腔内部的曲面过渡效果，背景选用浅素色衬托金属材质的质感，整体渲染效果真实还原零件的机加工质感与结构特征。设计过程中重点考量了零件的传动适配性，齿槽的齿形参数、轮盘的厚度尺寸、中心安装孔的直径均按照通用传动件的配合标准设定，可适配对应规格的传动链条或啮合构件，空心凹腔的结构设计既减少了材料用量，也为配套的轴端固定构件预留了安装空间，整体结构兼顾了传动性能、装配便利性与轻量化需求，建模过程中所有特征均保留完整参数，可根据实际使用场景快速调整齿距、轮盘直径、内孔尺寸等核心参数，适配不同的传动工况需求。
