高精度人字齿轮传动零件三维设计

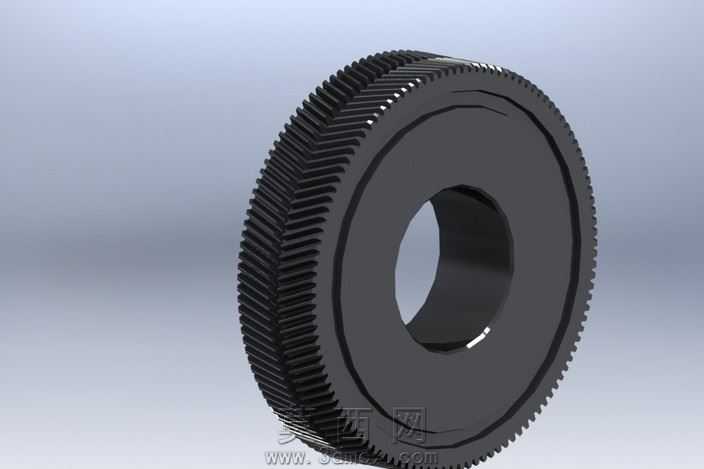

本作品为高精度人字齿轮传动零件的三维设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先以齿轮啮合原理为核心基准，确定齿轮的分度圆、齿顶圆、齿根圆等核心基准参数，通过螺旋线扫描、齿槽阵列切除的方式完成双侧斜向轮齿的成型，精准还原人字齿轮左右旋齿对称交汇的结构特征，保证轮齿螺旋角、齿距、齿厚等参数完全符合传动设计规范，避免出现啮合干涉问题。建模过程中对齿轮中心安装孔、端面倒角、轮齿边缘过渡圆角等细节结构做了精细化处理，中心孔的同轴度公差、端面的平面度基准都在建模阶段做了参数化约束，确保后续装配环节可以与传动轴、轴承等配套零件精准配合。材质与渲染阶段，针对工业齿轮常用的合金结构钢材质做了材质参数调试，还原金属零件表面经过精加工后的哑光金属质感，对轮齿啮合面做了轻微的高光处理，体现齿面经过磨削加工后的光滑平整特性，渲染时采用柔和的工业产品布光方案，多角度呈现齿轮的整体轮廓、轮齿排布细节与端面结构特征，清晰展示人字齿轮相较于普通直齿轮、斜齿轮的结构特点。从设计思路来看，人字齿轮的核心优势在于传动过程中可以抵消斜齿轮产生的轴向力，同时具备更高的承载能力与更平稳的传动表现，建模时特意强化了左右旋齿的对称度约束，保证齿轮高速运转时的受力平衡，减少运转过程中的振动与噪音；轮齿部分做了连续的齿形校验，确保每一个轮齿的齿形曲线都符合渐开线设计要求，啮合接触区域分布均匀，可满足重载传动场景的使用需求。整体模型结构完整，参数逻辑清晰，既可以作为机械传动设计的教学演示模型，也可为实际齿轮零件的加工生产提供三维参考依据，完整还原了人字齿轮从参数计算、结构建模到细节优化的全设计流程，所有结构特征均符合机械设计行业的通用标准，无多余结构与设计缺陷。
