25毫米规格压缩管路用耦合帽结构设计

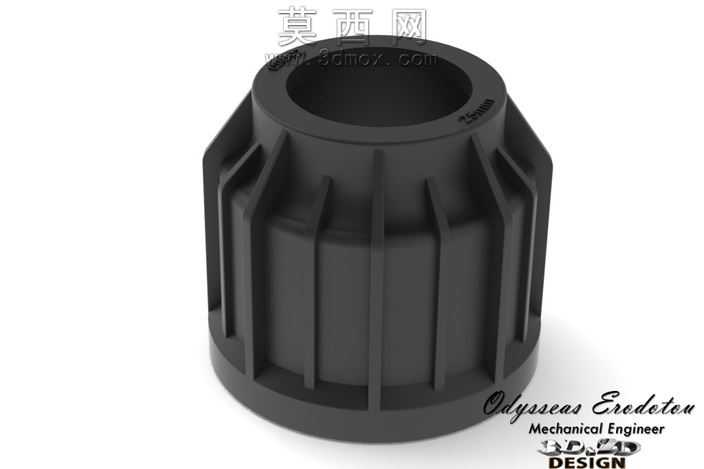

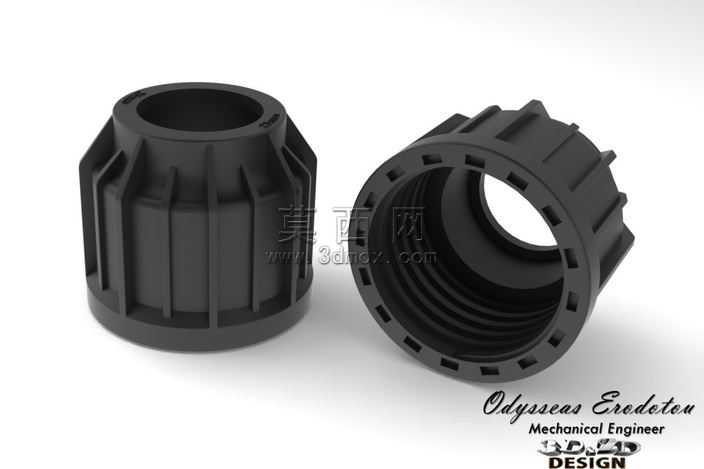

该耦合帽为25毫米规格的压缩管路配套配件，建模阶段采用参数化设计思路，以回转体基础特征为核心，先通过草绘绘制出帽体的轴向截面轮廓，标注精准的内径、外径、壁厚尺寸，确保内径尺寸适配25毫米管径的配合公差，满足管路装配的同轴度要求。完成基础回转特征后，针对外壁的防滑筋结构进行单独建模，沿圆周方向均匀阵列12条纵向加强筋，筋条采用两侧拔模设计，拔模角度设置为3度，既保证注塑成型时的脱模便利性，又能提升手动旋拧时的摩擦力，避免操作打滑。筋条与帽体主体采用圆角过渡处理，所有棱边均设置R0.5的工艺圆角，消除应力集中点，提升零件的结构强度，同时避免锐边划伤操作人员。材质设定上选用硬质工程塑料，渲染阶段赋予哑光深灰塑料材质，调整材质的粗糙度参数至0.7，还原工程塑料的哑光质感，同时添加细微的颗粒纹理，模拟实际注塑件的表面质感，渲染时采用三点布光方案，主光源从侧上方45度照射，突出筋条的立体结构，辅光源补光消除暗部死黑，轮廓光勾勒帽体边缘，清晰展现零件的整体形态与结构细节。结构设计上，帽体内部预留密封件安装位，内壁设置限位台阶，确保装配时密封件压缩量处于合理区间，既保证连接后的密封性能，又避免过度压缩导致密封件损坏。外壁的筋条高度经过反复参数调整，在保证防滑效果的同时控制整体外径尺寸，避免相邻管路配件安装时出现干涉。建模过程中对所有配合尺寸进行公差校验，确保与同规格管路接头的适配性，整体结构兼顾手动操作的便利性与长期使用的结构可靠性，可直接用于压缩管路系统的装配验证、配件选型展示以及注塑生产的前期结构校核。
