钣金卡扣式安装固定支架结构设计

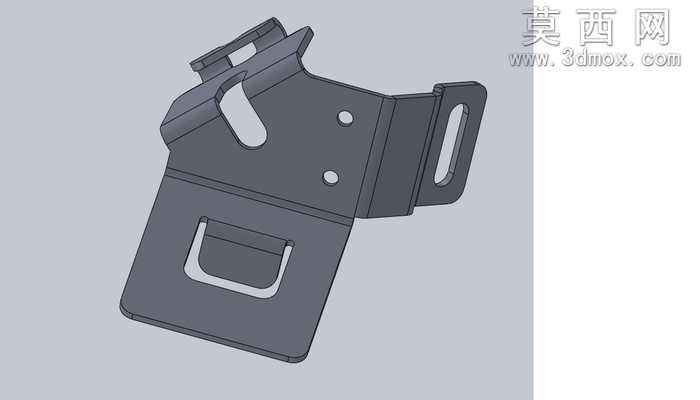

本作品为钣金类安装固定支架，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循钣金加工工艺规范，所有折弯、开孔、切边特征均匹配常规冲压折弯工序的加工精度要求，避免出现无法落地生产的工艺死角。模型构建阶段先绘制主体钣金的展开轮廓草图，通过基体法兰特征生成基础板件，再按照安装空间的避让需求依次添加折弯特征，每一处折弯的内R角、折弯扣除参数均按照常用冷轧钢板的加工参数设置，保证后续展开下料的尺寸准确性。支架主体采用一体化折弯成型结构，减少后续焊接拼接工序，提升构件整体结构强度与装配一致性。模型上的开孔特征分为三类：顶部的葫芦形挂接孔用于快速挂装定位，中部的两个圆形通孔用于螺丝锁紧固定，侧伸臂上的长条形腰型孔用于装配时的位置微调，适配安装面的公差偏差，降低装配对位难度。正面的U型内凹卡扣结构通过两次折弯成型，可与配套构件实现快速卡接限位，无需额外紧固件即可完成初步定位，提升装配效率。材质设置上选用常用冷轧钢板的哑光喷塑材质效果，渲染阶段调整金属粗糙度与反光参数，还原真实钣金构件的表面质感，同时通过不同视角的渲染展示，清晰呈现支架各部位的结构细节、折弯角度与空间位置关系。设计过程中充分考量构件的安装场景需求，整体结构在保证结构强度的前提下尽可能缩减板材占用面积，控制构件自重，多处折弯翻边结构有效提升薄板的抗形变能力，避免安装后受外力出现弯折变形。各功能结构的位置排布经过空间校验，挂装、锁付、卡接、微调功能互不干涉，可适配多类设备的侧壁安装固定需求，兼具安装便捷性与结构可靠性，模型特征树逻辑清晰，各参数可根据实际安装需求快速调整修改，适配不同的安装尺寸要求。
