三瓣式三叶结构柱状传动零件

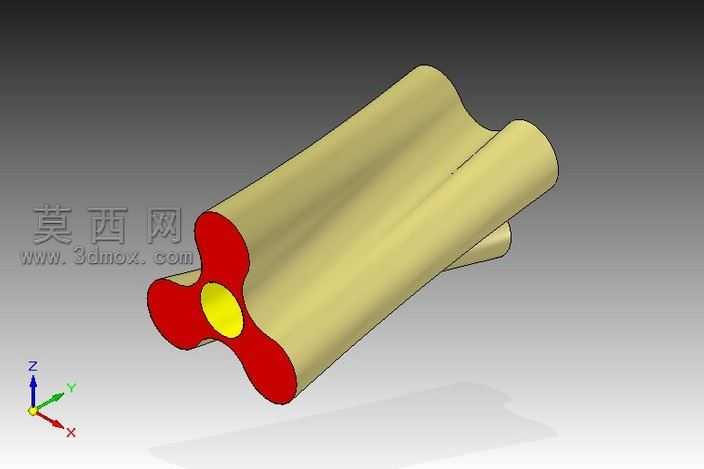

本作品为三瓣式三叶结构柱状零件的三维建模成果，建模阶段首先完成基准坐标系搭建，以Z轴为零件轴向延伸方向，XY平面作为端面轮廓的草绘基准平面，先绘制端面的三叶形闭合轮廓：轮廓由三段对称分布的外凸圆弧与三段内凹圆弧平滑衔接构成，中心位置设置圆形轴孔结构，确保三叶瓣相对于中心轴呈120度圆周均匀分布，保证结构的动平衡基础特性。完成端面草绘后通过拉伸特征生成零件的主体柱状结构，拉伸过程中严格控制轴向长度与端面轮廓的比例，保证整体结构协调。建模完成后对零件的所有棱边进行统一的圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时提升零件的工艺适配性。材质设置阶段，将零件主体部分赋予哑光浅黄色金属材质，模拟铝合金或轻质合金的表面质感，调整材质的粗糙度、反光度参数，还原金属材质的漫反射与弱高光特性；三叶端面部分赋予醒目的亮红色涂层材质，中心轴孔部分赋予亮黄色金属材质，通过不同材质的色彩区分，清晰展现零件的不同功能区域，便于结构识别。渲染阶段采用渐变灰色背景，搭配柔和的多光源布光方案，主光源从斜上方45度投射，勾勒零件的主体轮廓与柱面的曲面弧度，辅助光源从侧下方补光，消除零件底部的暗部死黑，添加柔和的地面阴影增强模型的空间立体感，同时保留坐标系标识明确模型的空间方位。设计思路上，该零件依托三叶对称的异形柱面结构，可作为特定工况下的传动啮合元件、流体导流元件或定位连接件，均匀分布的三叶结构既保证了周向受力的均衡性，异形曲面的配合面也可实现特定的传动比或导流效果，中心轴孔用于与传动轴配合实现动力传递或固定安装，整体结构简洁规整，无多余冗余特征，兼顾了力学性能与加工工艺性，可直接用于后续的结构验证、装配模拟或工程出图使用。
