胡蜂属摩托车定制铝制脚踏地板设计

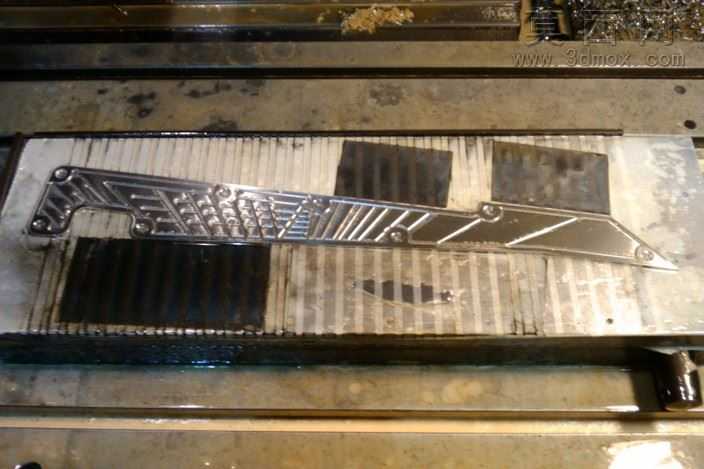

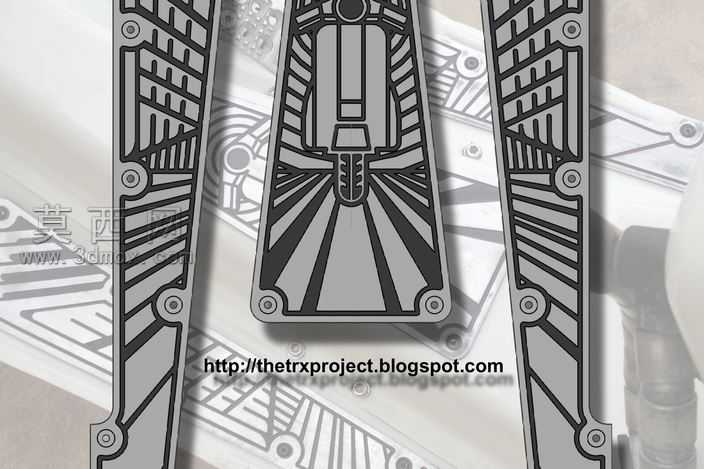

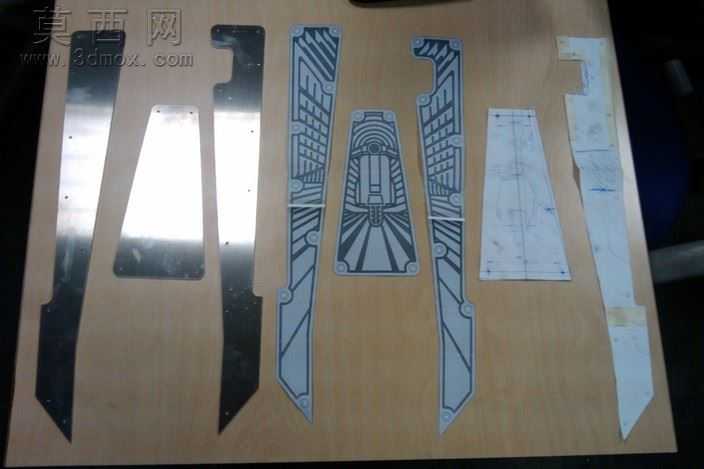

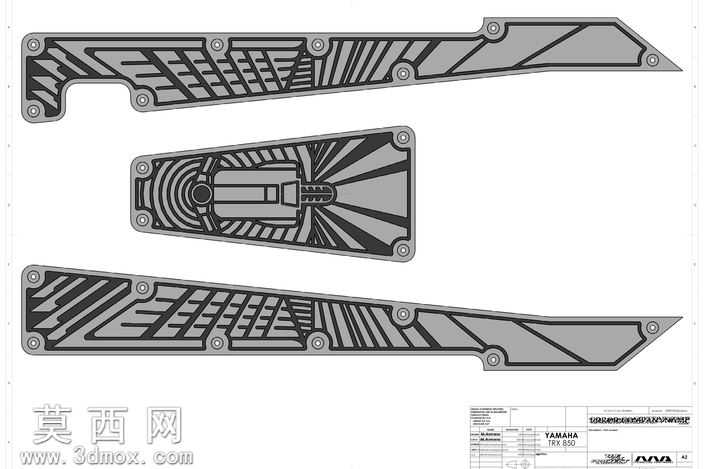

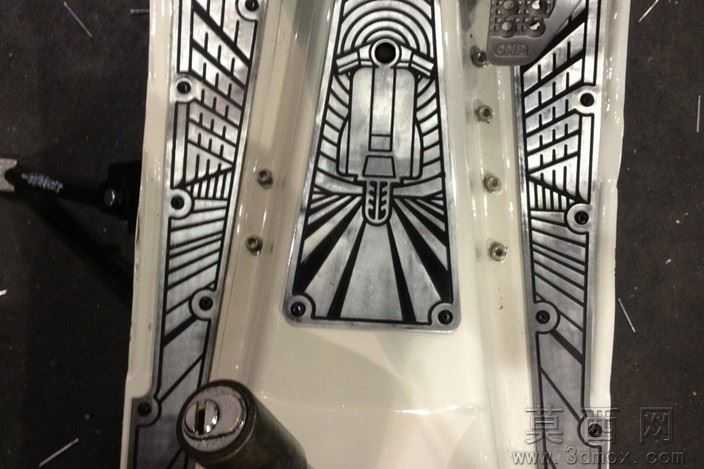

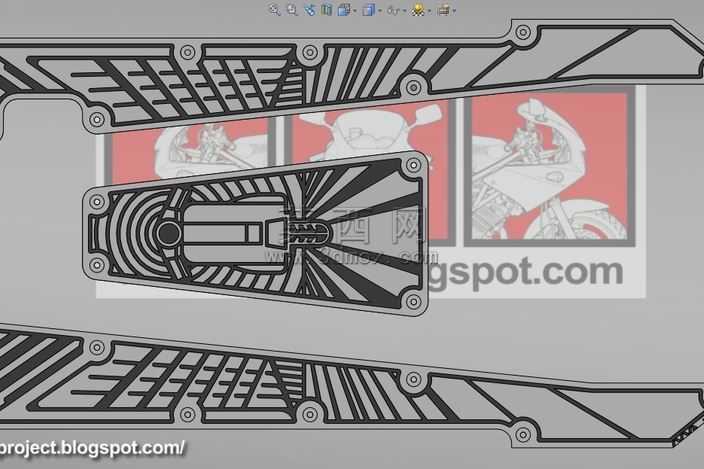

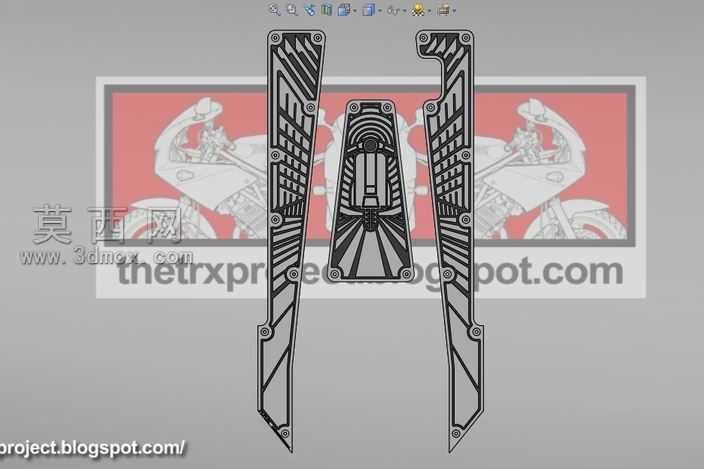

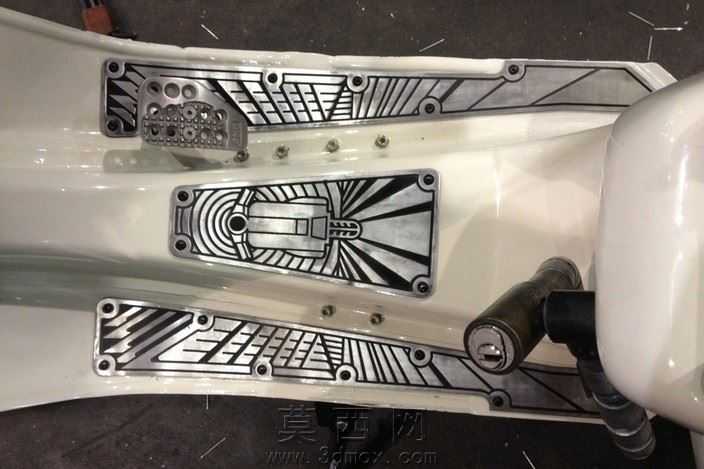

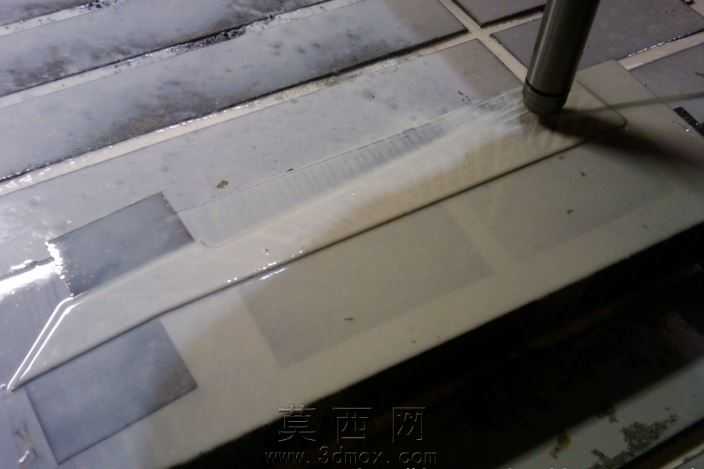

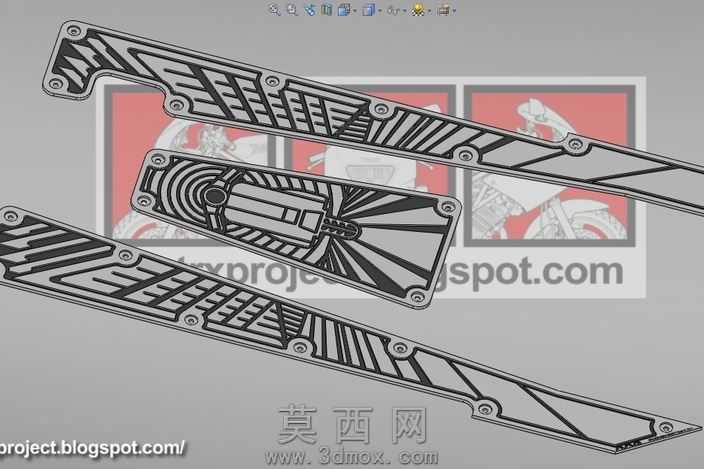

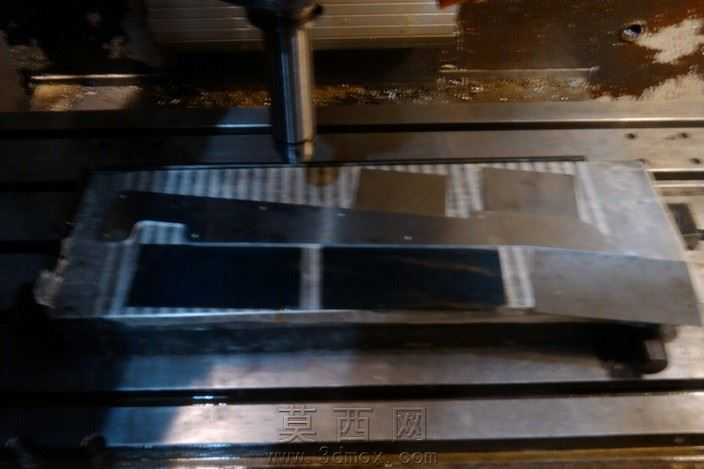

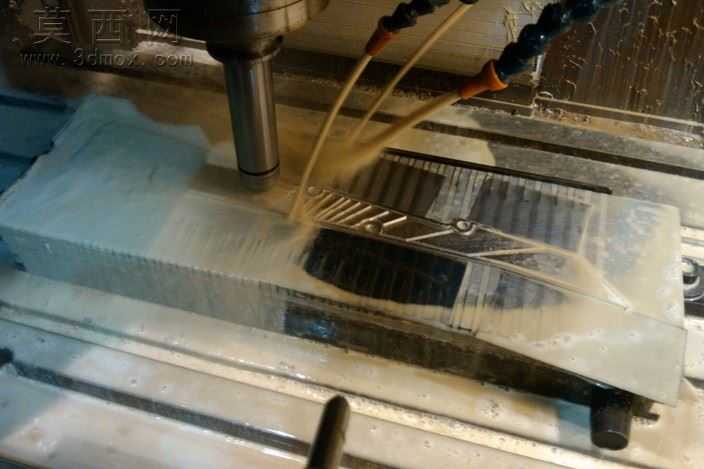

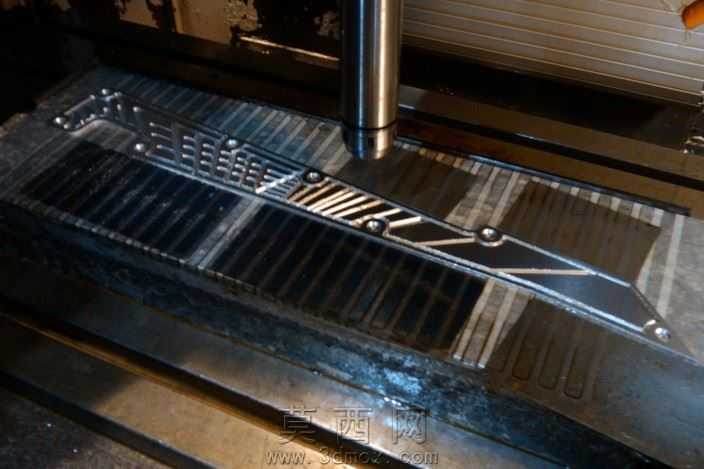

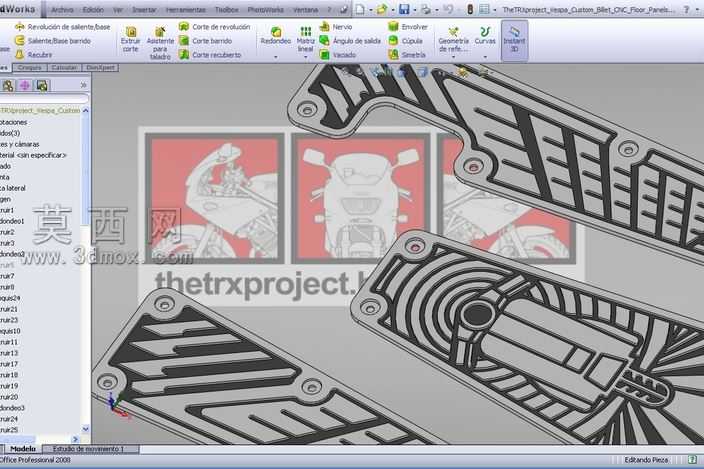

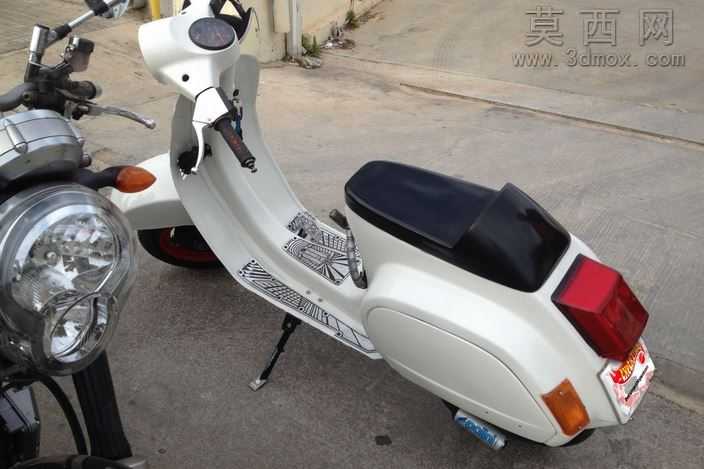

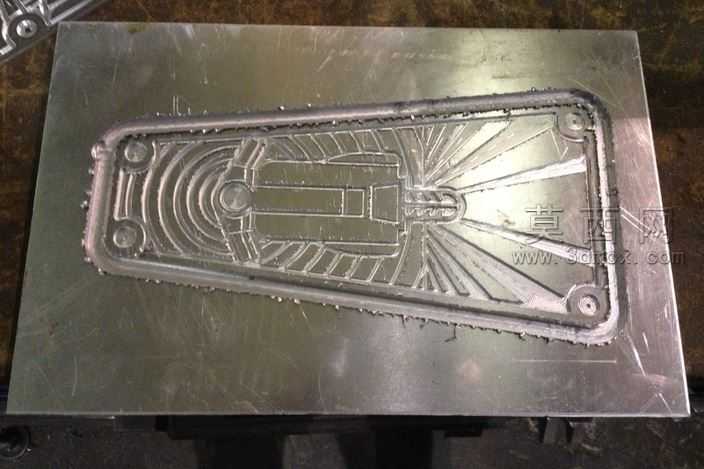

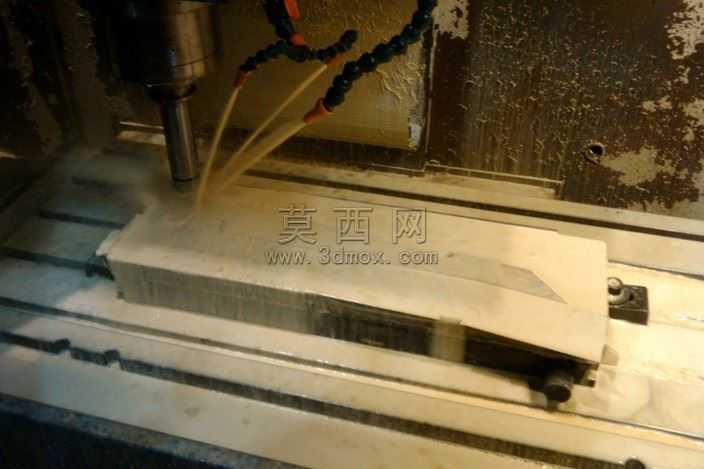

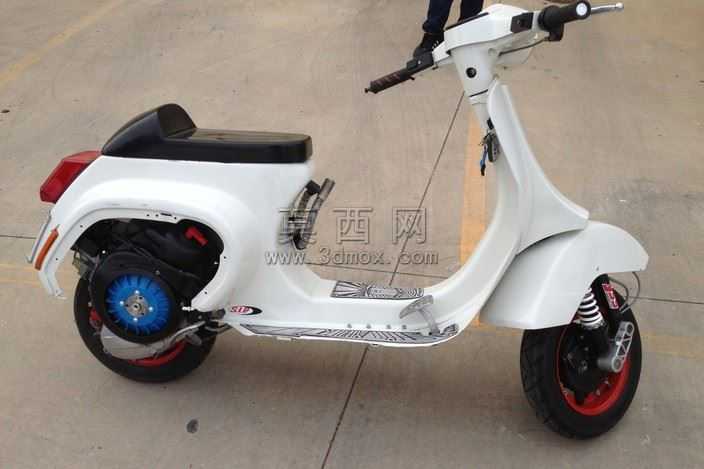

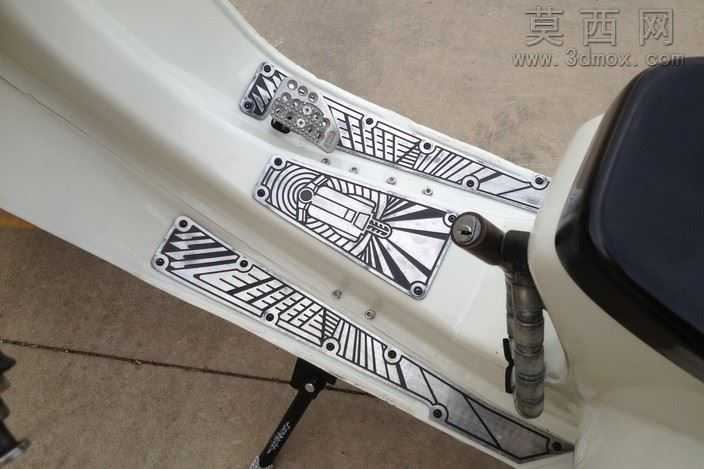

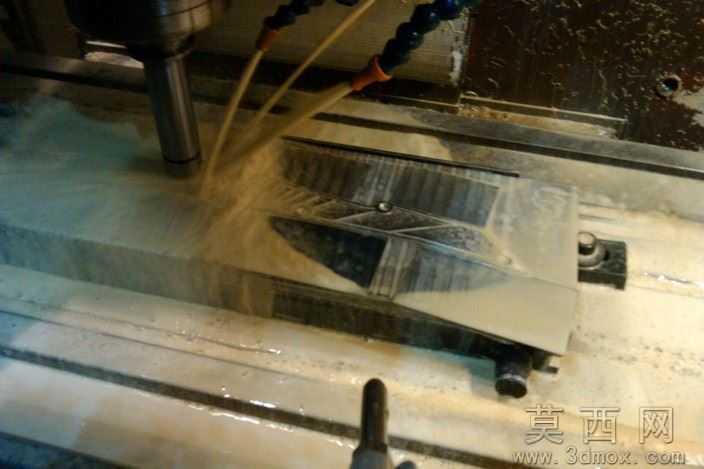

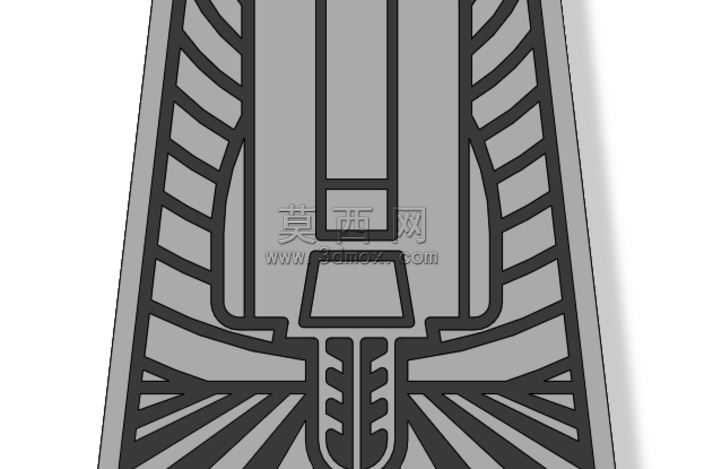

本作品为适配胡蜂属PK75XL车型的定制脚踏地板三维设计，整体采用3毫米厚铝坯加工的设计思路，在三维建模阶段首先完成基础安装基准的搭建，严格匹配原车脚踏区域的安装孔位坐标，确保每一处固定孔的位置、孔径、沉台深度都与原车安装点完全契合，避免后续加工装配出现错位问题。建模过程中采用实体建模与曲面建模结合的方式，先绘制三块分体式脚踏板的整体外轮廓，根据车身脚踏区域的弧度走势调整每一块板的边缘曲线，让整体造型贴合车身线条走向，不会出现突兀的凸起或棱角，兼顾视觉协调性与实际使用时的踩踏安全性。在细节纹理设计上，三块脚踏板分别采用差异化的装饰纹路设计：长条形主脚踏采用斜向条纹搭配几何折线的镂空纹路，中部脚踏采用放射状太阳纹搭配中心装饰区域的造型，另一块长脚踏采用交错几何格纹搭配斜向线条的设计，所有纹路都做了等深度的下沉设计，既可以在加工时通过铣削直接成型，也能在实际使用中起到防滑作用，同时镂空结构能够有效减轻配件自重，兼顾轻量化与装饰性。材质设定阶段选用6061铝合金作为加工基材，渲染时还原铝件经铣削加工后的细腻金属质感，对纹路的棱边做微小的倒角处理，避免锐边割伤使用者，同时在安装孔位处设计了局部加厚的凸台结构，提升固定位置的结构强度，避免长期踩踏出现孔位开裂、变形的问题。建模过程中反复核对每一处纹路的间距、深度，确保加工时刀具路径可以顺畅走刀，不会出现过切或者无法加工的死角，所有转角位置都预留了适配铣刀半径的圆角，降低实际CNC加工的难度，同时让成品线条更加流畅自然。整体设计兼顾改装外观的视觉辨识度与实际使用的功能性，既满足摩托车改装爱好者对个性化外观的需求，也保证脚踏区域的踩踏强度、防滑性能与安装适配性，还原定制改装配件的精致质感与实用属性。
