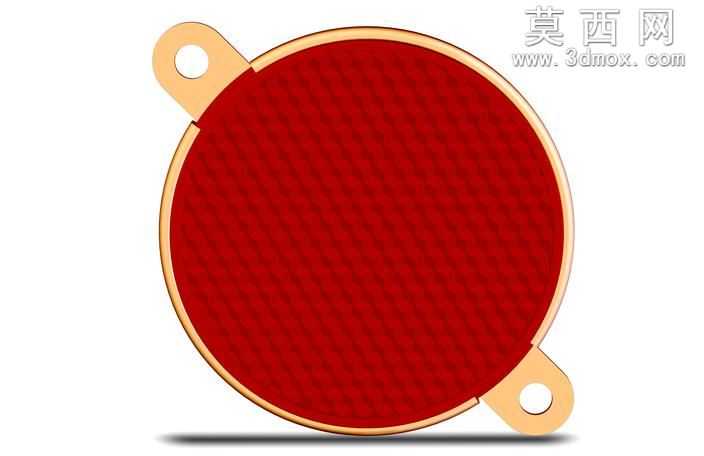

拖拉机用圆形反光警示镜结构设计

本款反光警示镜采用SolidWorks进行全参数化三维建模设计，整体遵循车用反光标识的安全规范要求，建模过程中首先以回转特征构建圆形基体的基础轮廓，通过拉伸、切除命令完成镜体边缘的卡扣安装结构设计，保证部件可直接适配拖拉机对应安装位的尺寸公差要求。建模阶段对反光面的微棱镜阵列结构做了简化等效处理，既保留了反光结构的光学功能特征，又控制了整体模型的文件体量，避免过多细碎特征导致的建模卡顿与装配异常。材质配置上，镜体基座选用耐候性ABS工程塑料材质参数，设置合适的粗糙度与哑光漫反射属性，模拟户外农机配件抗老化、耐磕碰的材质质感；反光工作面则配置高反光率的光学级PMMA材质，调整反射强度与菲涅尔反射参数，还原反光镜在光线照射下的逆反射视觉效果，渲染阶段采用户外自然光环境布光，添加柔和的环境遮蔽效果，清晰呈现镜体的曲面过渡与安装卡扣的结构细节。结构设计上，整体采用无外露尖锐棱角的圆润造型，边缘做R2圆角过渡处理，避免农机作业过程中剐蹭操作人员；背部设置三处均匀分布的弹性卡扣结构，无需额外紧固件即可完成快速装配，卡扣的形变预留量经过尺寸校核，保证安装后卡接牢固，同时具备一定的拆卸余量便于后期更换维护。设计思路围绕农用机械的户外使用场景展开，充分考虑田间作业的颠簸、日晒雨淋等复杂工况，在保证反光警示功能的前提下，尽可能简化部件结构、降低生产制造成本，模型包含STEP、IGES等通用交换格式文件，可直接导入各类三维软件进行后续的装配验证、工程图导出或者开模前的结构优化调整，整体建模逻辑清晰，特征树排布规整，各部分尺寸参数可编辑，能够适配不同型号拖拉机的安装位调整需求。
