立式手动快速夹钳工装夹具三维设计

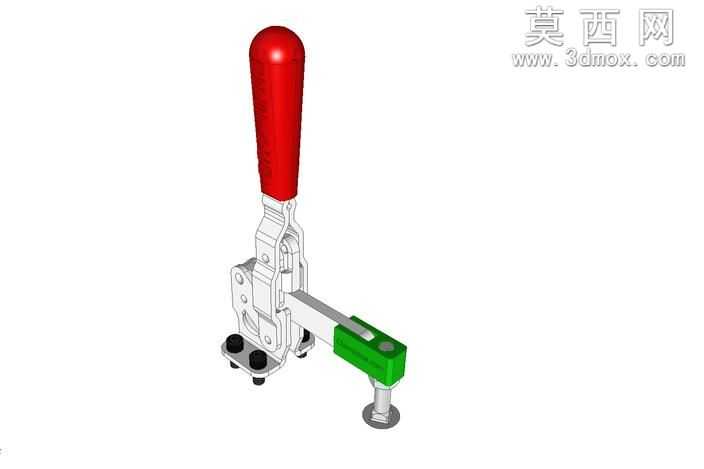

本作品为立式手动快速夹钳的三维数字化模型，建模过程严格遵循机械加工类工装夹具的实际生产尺寸规范，在主流三维建模软件中采用自底向上的装配建模思路完成整体搭建。建模初期先对夹钳的各组成零件进行单独建模，包含带红色防滑握套的操作手柄、四连杆锁紧传动机构、镀锌钢材质的夹钳基座、带绿色防护套的压臂组件、底部可调高度的橡胶压头以及基座安装固定用的锁紧螺栓等独立零件，每个零件的建模都严格还原实际加工特征，比如基座上的安装沉孔、传动连杆间的铰接销轴孔、压臂上的长度调节槽、压头端部的缓冲橡胶层等细节都逐一还原，保证各零件间的装配间隙符合实际机械装配公差要求，不存在干涉错位问题。材质与渲染环节针对不同零件的实际材质做了对应参数调整：操作手柄的红色握套设置为哑光软胶材质，还原橡胶握套的防滑磨砂质感，表面粗糙度参数设置为较高数值，模拟实际握持的摩擦力表现；金属结构件包括基座、传动连杆、压臂主体都设置为镀锌钢材质，添加细微的金属拉丝纹理与轻度反光效果，还原五金冲压件经表面镀锌处理后的哑光金属质感；压臂端部的绿色防护套设置为硬质工程塑料材质，表面做轻度高光处理，区分于软胶握套的质感；底部压头的接触端设置为黑色丁腈橡胶材质，还原其缓冲防滑的功能属性；基座上的固定螺栓做发黑处理的金属材质，与镀锌基座形成视觉区分。整体渲染采用柔和的工作室均匀布光，避免过度反光遮挡结构细节，同时添加柔和的环境遮蔽效果，让各零件的装配层次更清晰。结构设计上还原了快速夹钳的核心四连杆自锁原理，当操作手柄下压至锁紧位置时，传动连杆会越过机械死点形成稳定的自锁状态，此时压臂向下施加稳定的压紧力，不会因工件的反作用力出现松脱；压臂长度可通过调节槽进行适配调整，底部压头可通过螺纹旋转调节压紧高度，能够适配不同厚度的工件装夹需求；基座底部设置两个带防滑垫圈的安装螺栓位，可将夹钳稳定固定在工装台面上，满足工装夹具的安装使用要求。建模过程中对所有活动铰接部位都保留了合理的转动间隙，可直观模拟手柄扳动、压臂开合的完整动作流程，清晰展示快速夹钳从松开状态到锁紧状态的运动过程，能够用于工装设计方案展示、机械原理教学演示、夹具选型参考等场景，整体模型结构完整，细节还原度高，符合工业级三维模型的使用标准。
