健身器材用小腿训练辅助附件结构设计

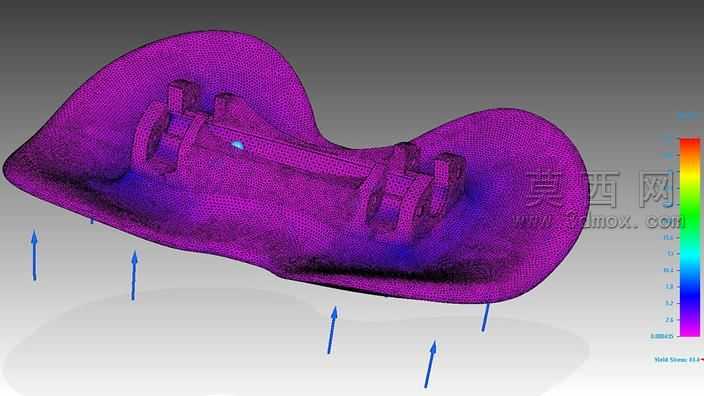

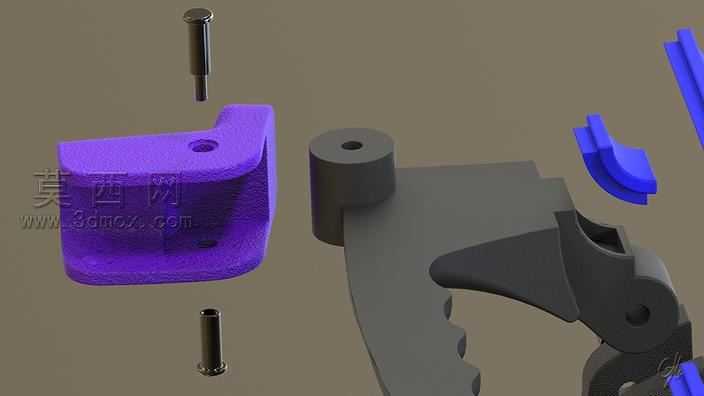

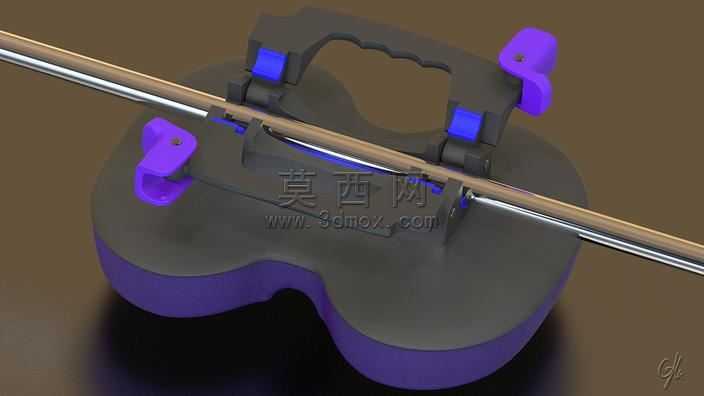

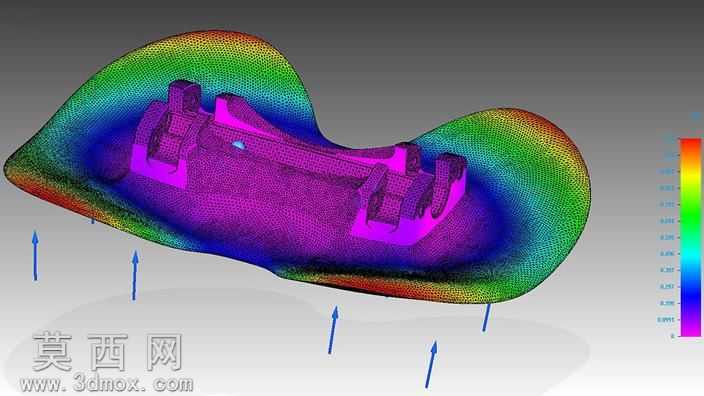

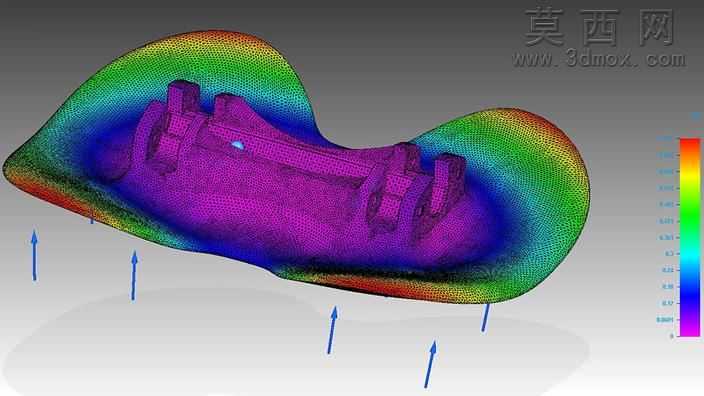

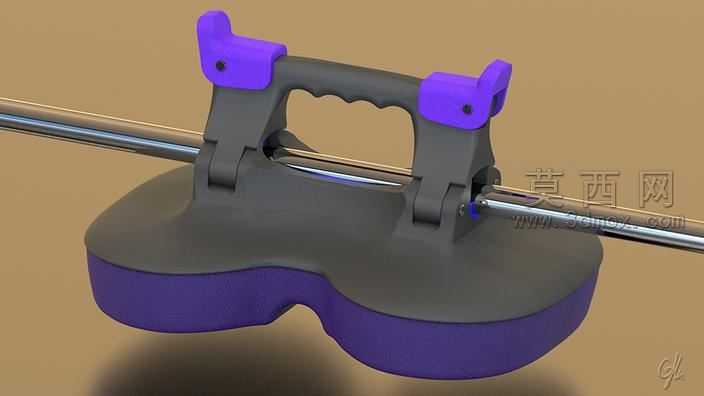

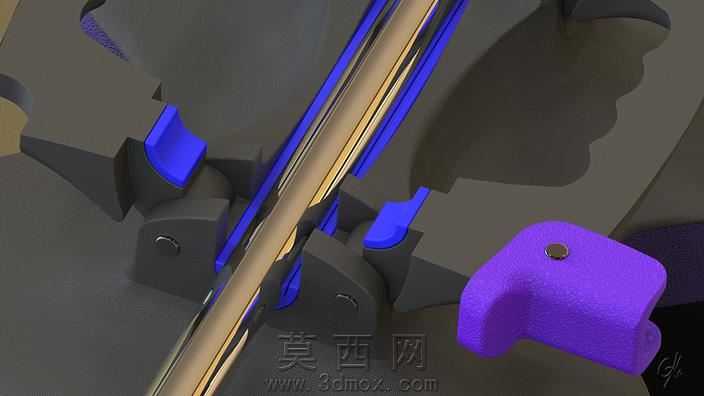

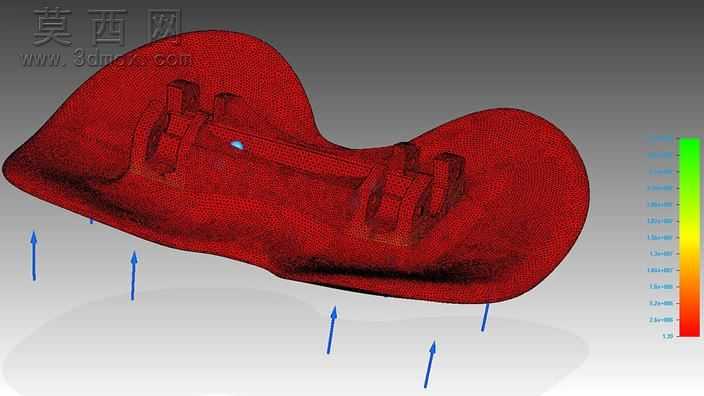

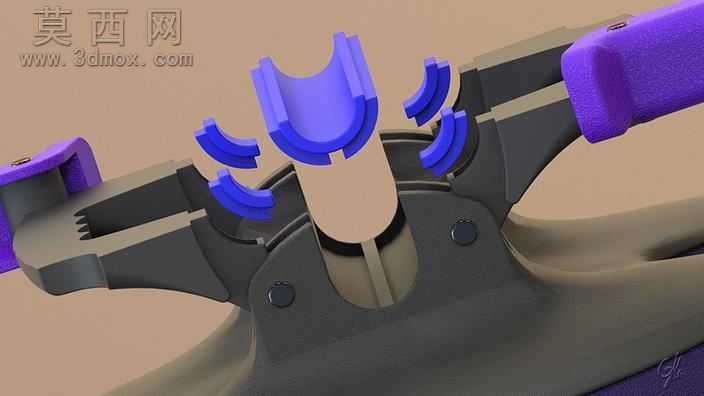

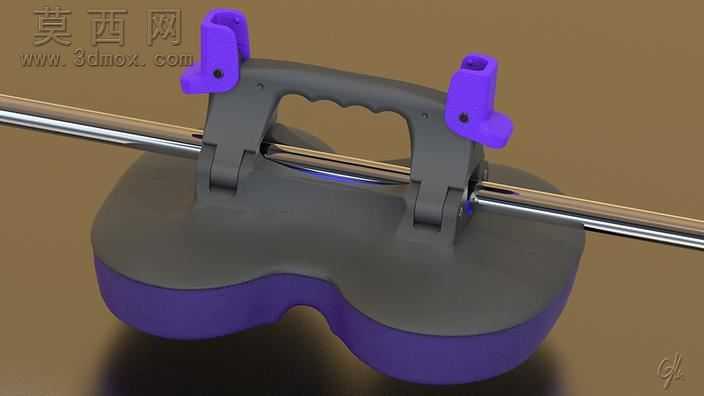

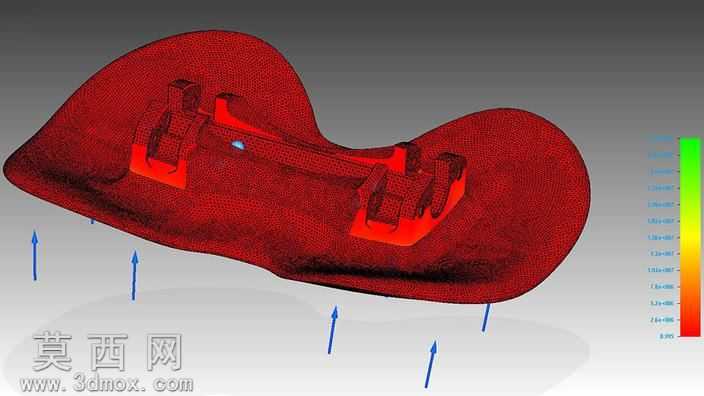

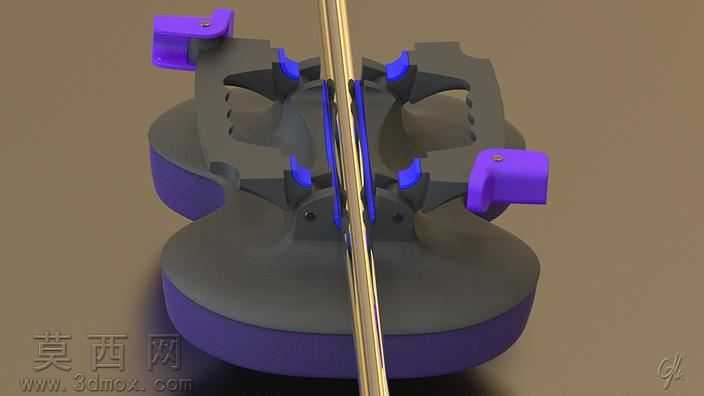

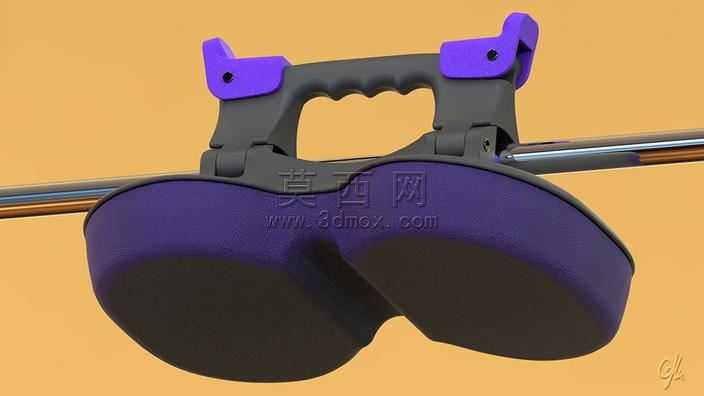

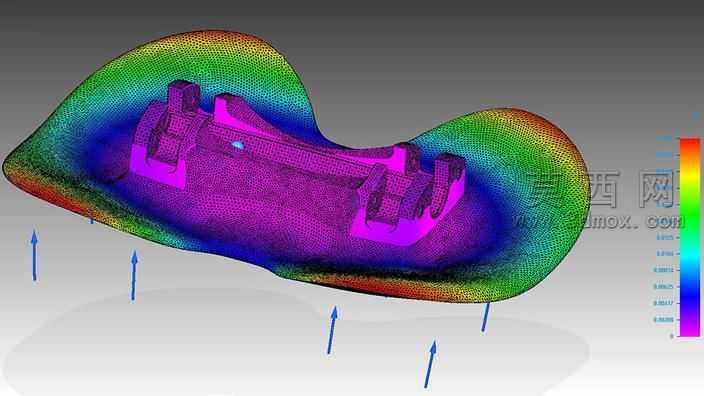

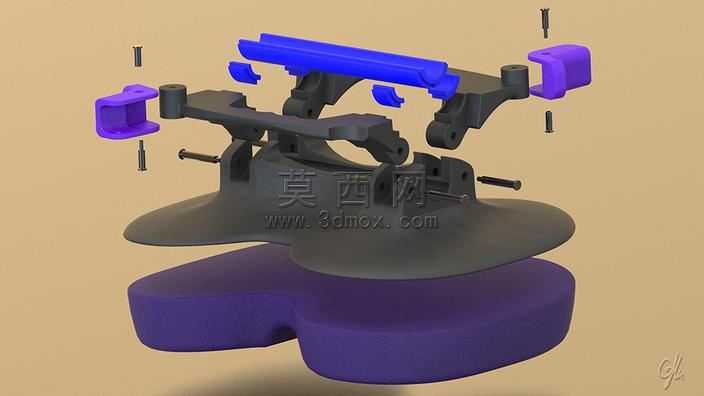

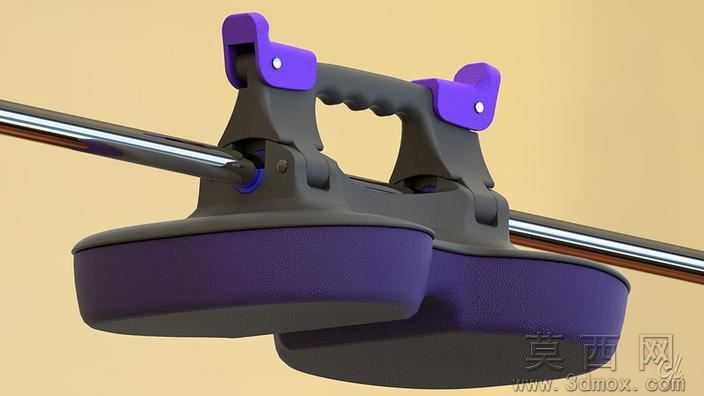

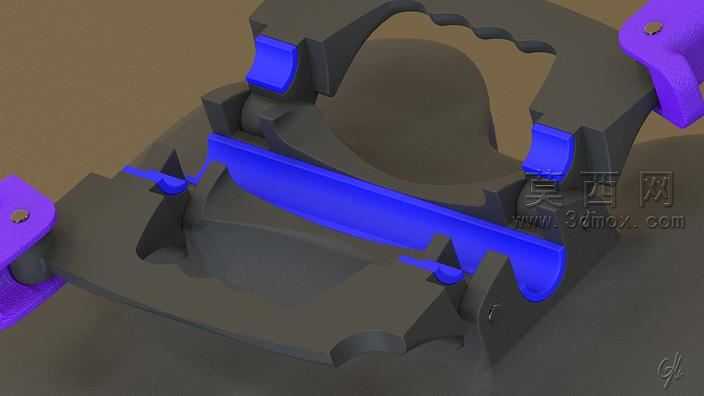

本作品为力量健身场景配套的小腿训练辅助附件，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各部件装配逻辑的合理性，对握持手柄、主体基座、杆体连接位、底部支撑结构分别进行独立建模后完成整体装配约束，确保各活动部件的运动行程符合实际使用需求。渲染阶段采用写实材质表现方案，握持区域的手柄部件使用哑光深灰硬质工程塑料材质，表面添加细微的磨砂纹理与符合人体工学的内凹指槽结构，提升握持时的摩擦力与贴合度；手柄两端的锁紧固定件使用高饱和度紫色硬质塑料材质，与主体基座的紫色包边形成视觉呼应，同时在固定件表面添加装配螺丝的细节结构，还原真实工业产品的装配特征。主体基座采用上下分色的结构设计，上半部分为深灰哑光塑料材质，下半部分为紫色软质包边结构，模拟实际产品中防滑缓冲的软胶材质特性，基座底部采用贴合小腿轮廓的弧形曲面设计，能够在训练过程中与小腿部位充分贴合，避免训练时出现局部压强过大的不适感。贯穿附件的金属杆采用抛光镀铬金属材质，表面添加真实的环境反射效果，还原金属杆件的光滑质感与耐磨特性。设计过程中针对不同使用场景的受力情况进行了结构校验，对ABS塑料、铝合金等不同材质下的结构应力、屈服强度、位移形变量进行了模拟测算，确保结构在额定训练载荷下不会出现过量形变或结构失效问题。整体结构采用快拆式锁紧设计，无需额外工具即可快速完成与杠铃杆等配套训练杆件的安装与拆卸，锁紧结构内置弹性定位件，能够适配不同直径的标准训练杆件，提升附件的通用适配能力。外观设计上采用撞色搭配方案，深灰主体搭配紫色装饰件，既能够清晰区分不同功能的结构区域，也具备较好的视觉识别度，符合商用健身器材的外观设计风格，所有边角位置均做圆角过渡处理，避免使用过程中出现磕碰划伤的安全隐患。
