滚花加工专用工具三维结构设计

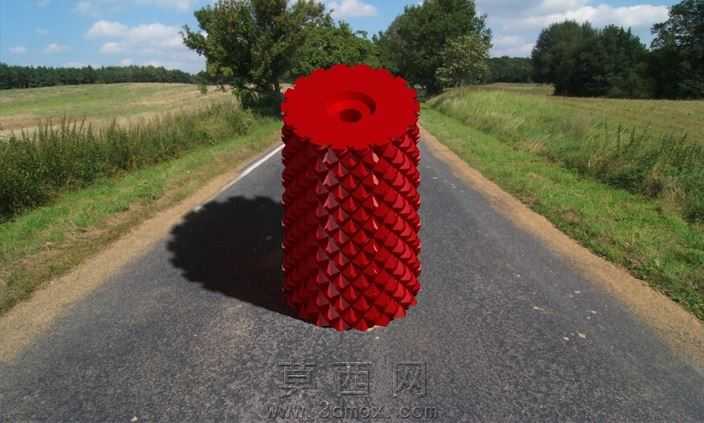

本作品为滚花加工专用工具的三维设计模型，整体采用圆柱主体搭配端面定位结构的布局，建模阶段以参数化特征构建为核心，先通过草图绘制确定工具的径向尺寸与轴向长度基准，利用旋转凸台特征生成工具的核心基体，再针对滚花作业的工作面进行细节建模：将工作区域的凸起压齿以阵列特征完成排布，每一个压齿的齿形角度、齿顶高度、齿间间距都经过参数校准，保证压齿排布均匀无错位，齿形轮廓符合金属表面滚压加工的受力要求，避免作业过程中出现齿形崩损、压花纹路不均的问题。模型顶部设计有同轴定位安装孔，孔位与工具主体的同轴度公差在建模时通过几何约束严格控制，可适配常见的机加工装夹轴径，保证工具安装后运转的同心度，减少滚花作业时的径向跳动。渲染阶段采用高饱和度的红色硬质合金材质模拟工具的工作面涂层，材质参数设置了合适的粗糙度与金属反光度，既体现工具表面的硬质耐磨属性，也清晰呈现压齿的立体排布结构，背景选用户外道路场景搭配自然光照，通过光影投射突出工具的圆柱形态与表面齿形的凹凸质感，让模型的结构细节一目了然。设计思路上围绕滚花作业的实际工况展开，充分考虑工具在滚压金属工件表面时的受力分布，将压齿的根部做了圆角过渡处理，避免应力集中导致的齿部断裂，同时整体柱体的壁厚经过合理设置，在保证结构强度的前提下控制工具整体重量，适配常规机床的装夹承重要求。模型的结构拆分清晰，安装定位面、滚花作业面、端部限位结构各自独立，既方便后续的工程图导出与加工生产，也可作为机加工工艺设计的参考模型，用于滚花工序的工装选型、作业路径模拟等场景，帮助技术人员直观理解滚花工具的结构特点与作业原理。
