交流稳压器用L型钟形曲柄传动构件

　　这款L型曲柄构件主要应用于交流稳压器的调压传动机构中，作为力矩传递的核心转接零件，承担着把驱动端的旋转运动转化为指定角度摆动输出的作用，在接触式调压器的碳刷滑移驱动结构里，这类曲柄的角度精度直接决定了调压过程的输出电压稳定性，避免碳刷走位偏差带来的电压波动问题。从实际使用场景来看，这类曲柄也可适配小型自动化设备的间歇摆角传动工位，比如小型送料机构的摆杆驱动、检测设备的工位切换摆臂，只要是需要在固定角度范围内完成往复摆动输出的传动链路，都可以通过调整安装孔位适配使用。

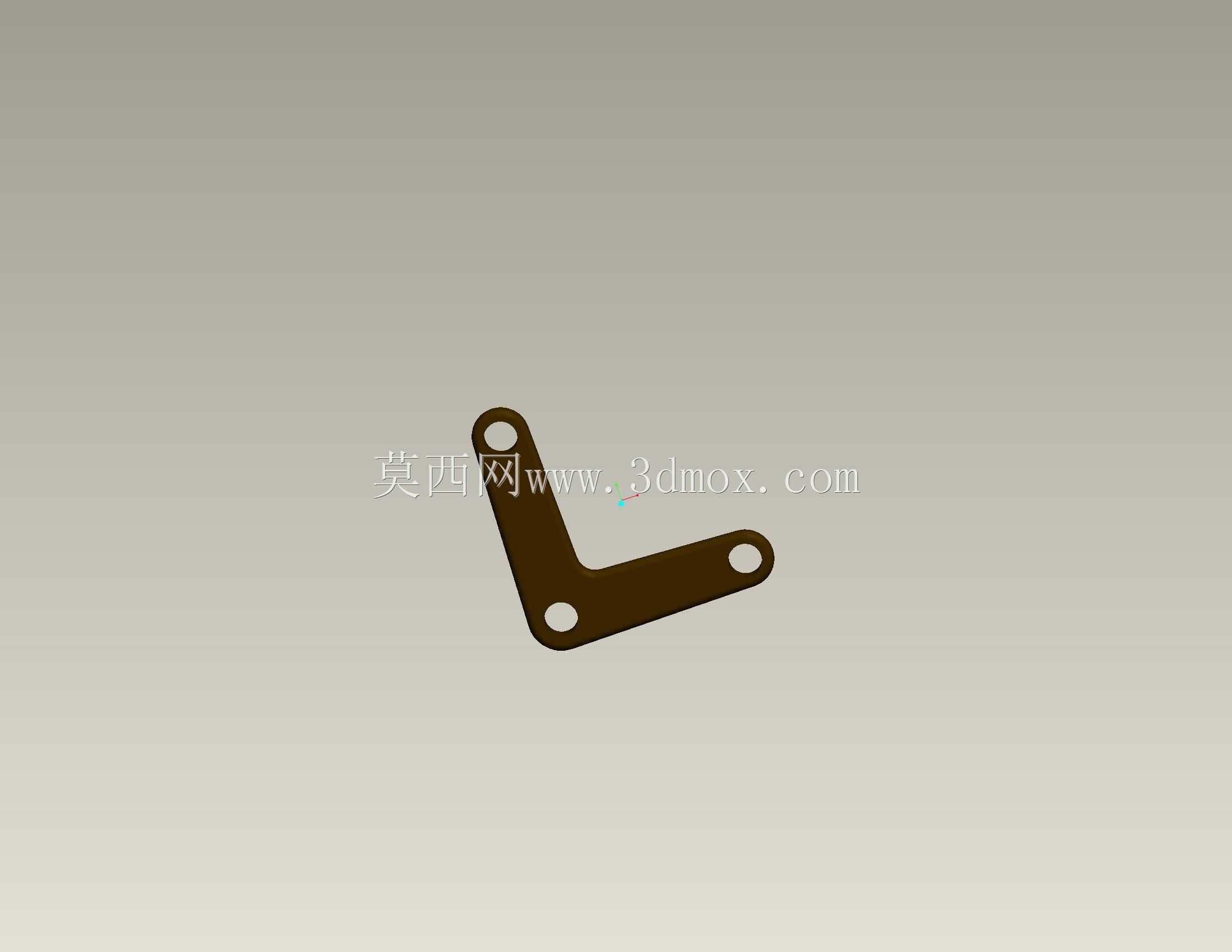

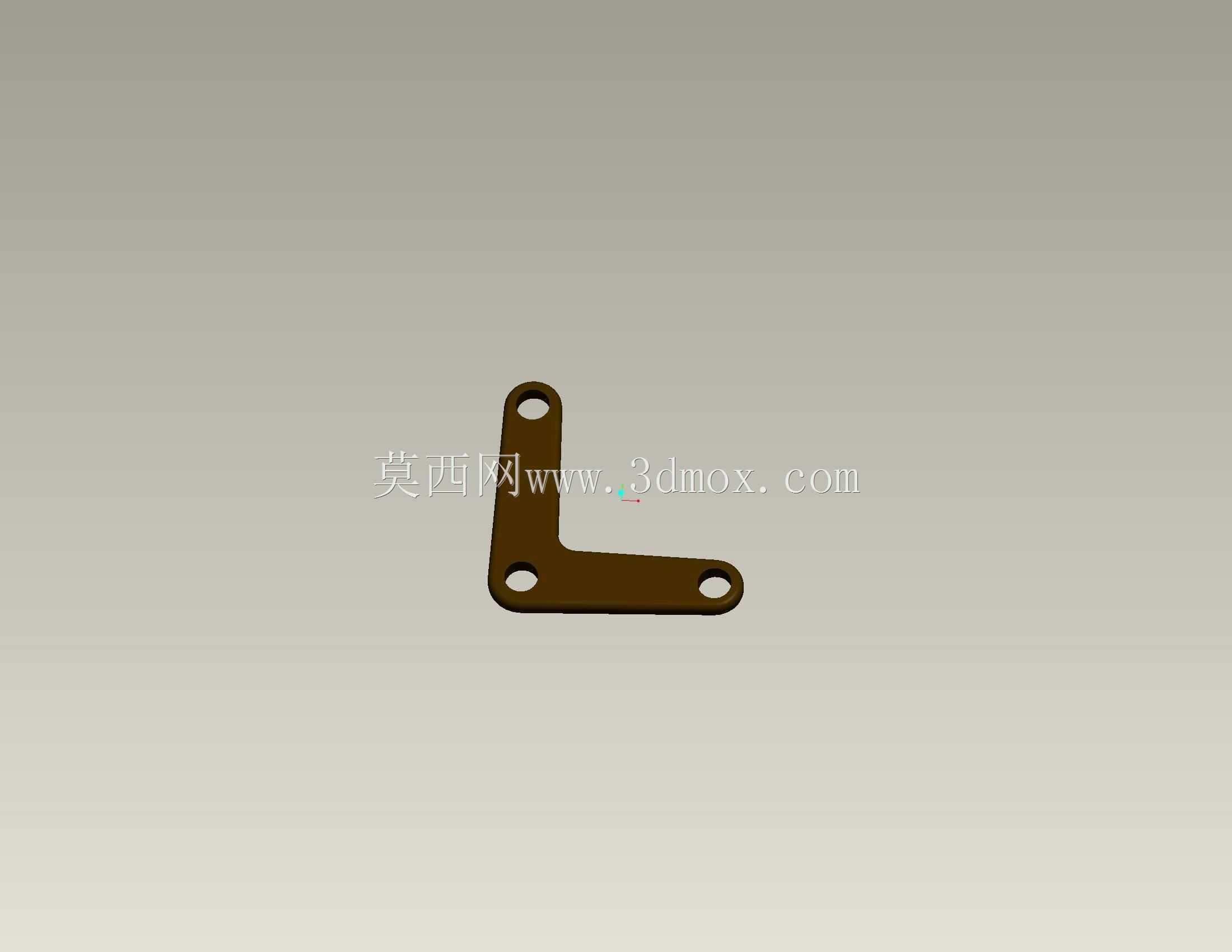

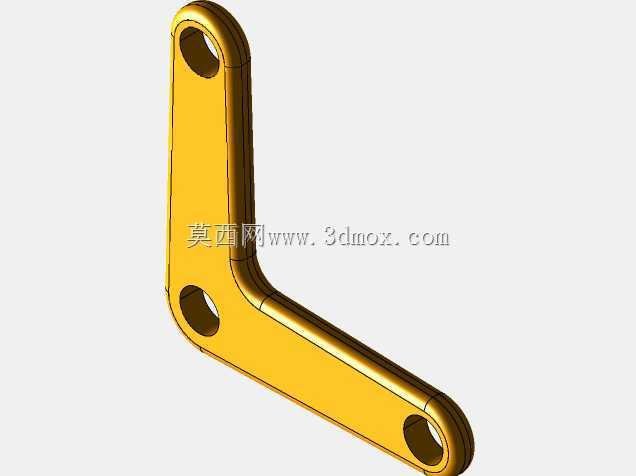

　　设计上采用等厚板材弯折成型的L型结构，三个安装孔分别布置在长臂端点、短臂端点以及转角位置，转角处的孔作为摆动回转支点，两个端孔分别连接动力输入连杆与执行端输出摆杆，孔位的中心距公差控制在±0.05mm范围内，避免传动过程中出现卡滞或者空程差问题。构件整体做了发黑防锈处理，表面粗糙度控制在Ra3.2，既保证安装配合面的贴合度，也能适应稳压器内部长期带电运行的温湿度环境，不会轻易出现锈蚀卡滞的问题。

　　从安装边界来看，构件的长臂与短臂长度比为2:1，摆动过程中最大回转半径不超过长臂的中心距尺寸，设计选型时需要预留对应半径的活动空间，避免周边布线或者其他电气元件与运动中的曲柄发生干涉。三个安装孔均采用通孔设计，可适配M3规格的圆柱销或者紧固螺钉，安装时需要保证支点孔的轴线与安装基面垂直，否则会在摆动过程中产生侧向力矩，加速连接销的磨损，长期运行会出现传动异响甚至输出角度偏差。实际装配时通常会在孔位加装铜质衬套，降低转动副的摩擦系数，提升构件的使用寿命，尤其是在稳压器需要频繁调压的工况下，衬套的存在可以把曲柄的维护周期延长三倍以上。

　　不同于大角度旋转的曲轴类零件，这类固定摆角的曲柄不需要做动平衡校正，只要保证三个孔位的位置度符合设计要求，板材厚度满足力矩传递的强度需求即可，材料选用普通45号钢冲压成型即可满足使用需求，不需要额外做调质处理，足够应对稳压器传动过程中不足1N·m的输出力矩，在成本控制和性能需求上做到了较好的平衡。
