带减重孔结构的重载传动滑轮

项目分类:通用五金配件 发布时间:2025-02-16 ID:933976
  • 带减重孔结构的重载传动滑轮
  • 带减重孔结构的重载传动滑轮

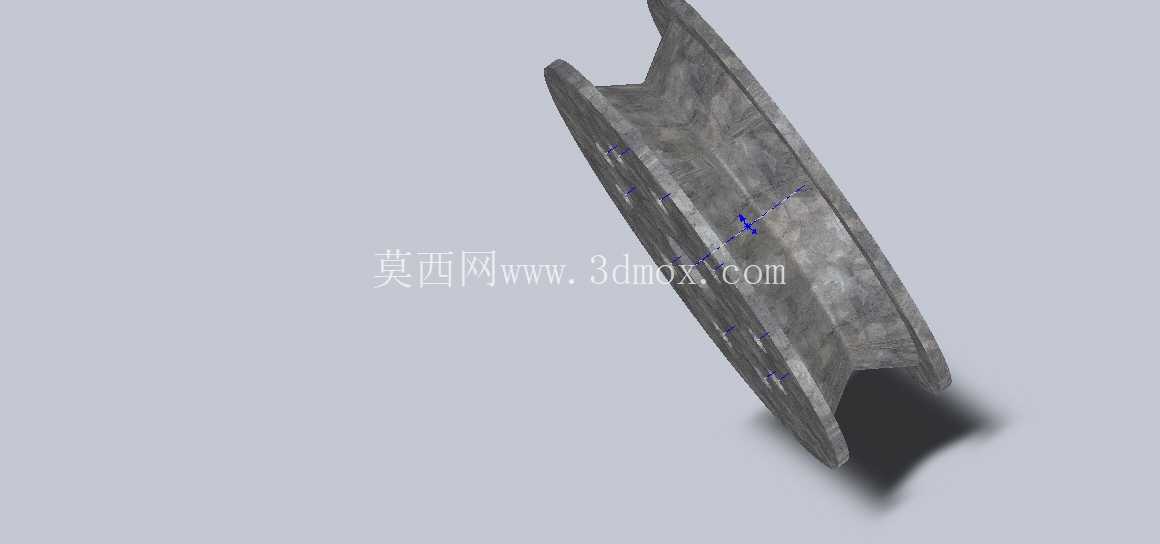

  在皮带输送系统、线缆牵引设备、起重导向机构的设计选型中,滑轮是承担载荷传递、运动方向转换的核心基础零件,其结构合理性直接影响整套传动系统的运行稳定性与易损件更换周期。这款滑轮的设计完全围绕重载连续运行工况展开,轮体采用双轮缘限位结构,轮缘高度经过反复校核,可避免运行过程中皮带、线缆出现脱槽跑偏问题,轮槽工作面的圆弧曲率匹配常用平皮带、圆线缆的截面尺寸,接触应力分布均匀,不会出现局部应力集中导致的皮带过早磨损、线缆外皮刮伤问题。

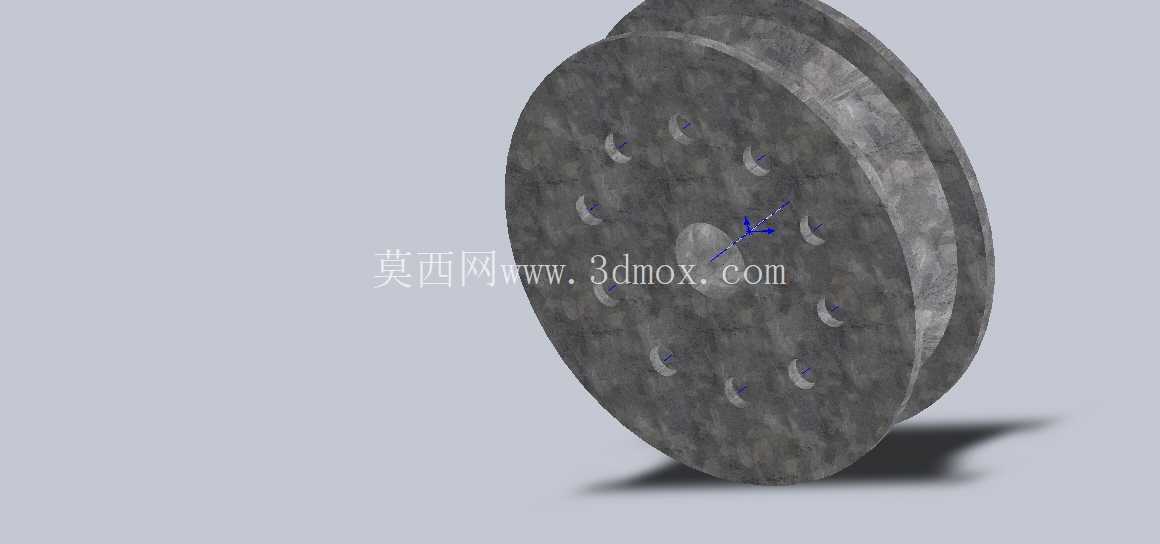

  轮盘上均匀分布的月牙形减重孔是设计中的核心优化点,在不降低轮体整体抗弯、抗扭强度的前提下,大幅削减了轮体自身转动惯量,启动、制动阶段的惯性冲击更小,同时减重孔可作为装配过程中的吊装着力点,也能在长期运行过程中减少轮面积灰,降低日常维护的清理工作量。中心安装孔采用基孔制公差设计,可直接与标准直径的支撑轴配合,孔位与轮体外圆的同轴度公差控制在IT7级范围内,高速转动时不会出现偏心抖动问题,轮体端面与安装孔轴线的垂直度公差严格控制,可适配多种标准挡圈、轴端固定件的安装要求,不需要额外加工调整垫片即可完成装配。

  从实际应用场景来看,这款滑轮可适配矿山输送设备的皮带张紧端、车间小型起重设备的导向轮组、自动化生产线的线缆牵引机构,也可用于教学实验台的传动演示单元。设计过程中优先考虑了零件的加工工艺性,轮体外轮廓、轮槽、减重孔均可通过普通车床、立式加工中心一次装夹完成加工,不需要定制特殊成型刀具,单件加工周期短,量产时的成本控制优势明显。轮体厚度、轮缘宽度的尺寸边界经过多轮仿真验证,在额定载荷下轮体的径向形变量小于0.02mm,完全满足连续24小时运行的刚度要求,安装时仅需要保证支撑轴的两端支座同轴度,即可让滑轮达到设计使用寿命,不需要额外的调整维护。

  不同于市面上常见的实心轮体结构,这款滑轮的减重孔沿圆周均布10处,每处减重孔的圆弧过渡都做了倒角处理,避免应力集中导致的轮盘开裂问题,轮槽表面预留了0.2mm的精加工余量,用户可根据实际使用的皮带、线缆材质调整表面粗糙度,适配橡胶、尼龙、钢丝绳等多种传动介质的使用需求。在装配边界上,这款滑轮的轴向总宽度控制在适配标准支座安装尺寸的范围内,不需要额外加宽支座的安装间距,替换现有设备上的同规格滑轮时可做到直接互换,不需要改动周边的其他结构件,大幅降低设备改造的工作量。
