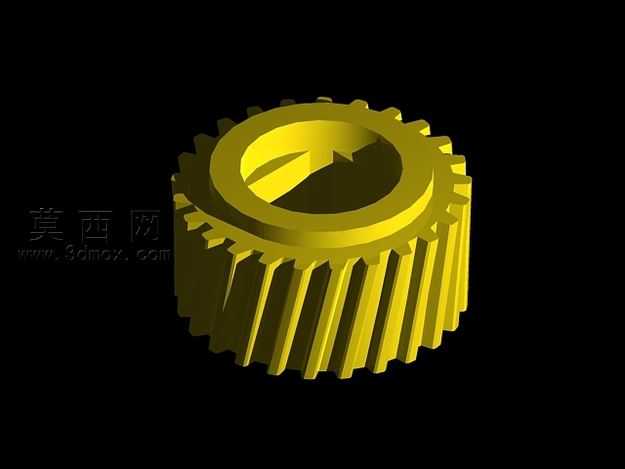

带广场型输入轴的螺旋齿轮三维建模作品

本作品为螺旋齿轮传动构件的三维建模成果，建模过程依托主流三维机械设计软件完成，整体围绕带广场类型输入轴的螺旋齿轮结构展开设计，完整还原了该类传动齿轮的全部结构细节。建模初期先梳理螺旋齿轮的核心参数逻辑，明确齿部螺旋升角、齿顶圆直径、齿根圆厚度、内孔配合尺寸以及广场型输入轴的卡位结构尺寸，通过参数化草图绘制先完成齿轮端面齿形的轮廓绘制，结合螺旋线扫描特征生成连续的斜向轮齿结构，保证每一个轮齿的螺旋角度一致、齿形曲面过渡顺滑，无建模过程中产生的棱角畸变或曲面破面问题。针对齿轮中心的广场型输入轴配合结构，建模时采用拉伸切除结合倒角特征完成内孔的异形卡位结构制作，精准还原非圆孔的卡位轮廓，保证该结构与输入轴装配时能够实现周向固定，传递扭矩过程中不会出现打滑松脱的问题。材质与渲染环节，为模型赋予了金属齿轮常用的合金结构钢材质表现，调整材质的金属度、粗糙度参数模拟机加工后齿轮表面的细腻金属质感，通过三点布光的渲染设置，突出轮齿部分的螺旋走向结构、内孔异形卡位的轮廓细节，让模型整体呈现出真实机械零件的视觉效果。结构设计层面，该螺旋齿轮的轮齿沿轴向呈螺旋状排布，相比直齿圆柱齿轮具备更高的传动重合度，传动过程中轮齿逐步啮合脱开，能够有效降低传动冲击与运行噪音，适配中高速、重载的传动场景；中心的广场型输入轴配合结构无需额外加工键槽，依靠异形孔的轮廓即可实现与轴件的可靠连接，简化了装配工序，提升了传动结构的紧凑性。建模过程中对齿轮的轮齿根部做了圆角过渡处理，避免应力集中问题，还原实际机加工齿轮的工艺细节，保证模型既具备外观展示效果，也能够用于后续的装配干涉检查、运动仿真分析等机械设计环节，完整呈现螺旋齿轮与广场型输入轴配合结构的设计特点与结构优势。
