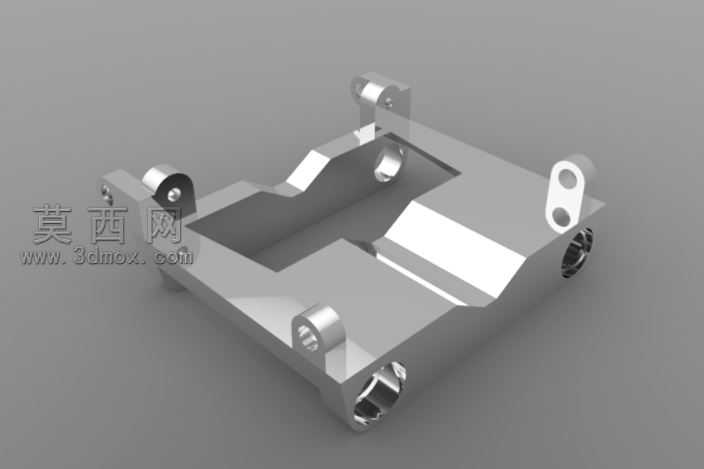

惠普大幅面喷墨绘图仪铝制修复结构件

本模型针对惠普CP3500系列大幅面喷墨绘图仪的易损枢轴连接部位开展修复设计，建模阶段以原设备塑料枢轴耳断裂失效的实测数据为基础，先通过逆向测绘获取原安装位的孔位间距、配合公差、安装限位尺寸，在SolidWorks中完成参数化草图绘制，对原塑料件的受力薄弱位置做结构强化设计：将原薄壁耳轴结构改为一体化铣削成型的实体支撑结构，在枢轴孔位置增加环形加强筋提升抗扭强度，同时保留所有原安装孔位、定位凸台、避让槽的尺寸精度，确保修复件可直接替换原损坏零件无需二次加工。材质设定选用6061铝合金作为加工基材，渲染阶段采用金属磨砂材质，调整环境光反射参数还原铝合金机加工后的亚光金属质感，对枢轴孔内壁做高光处理体现精加工的表面精度，整体结构采用一体化框架式设计，主体承载部位做等壁厚处理避免应力集中，各连接转角位置设置R2-R3的圆角过渡，既降低加工时的应力残留，也提升部件长期受往复载荷的抗疲劳性能。设计过程中重点校核了枢轴转动时的活动间隙，确保安装后绘图仪字车运行无卡滞，同时针对原塑料件易老化断裂的缺陷，将原卡扣式连接改为螺栓紧固的刚性连接结构，在不改变设备原有安装逻辑的前提下大幅提升部件使用寿命，模型完整还原了修复件的所有装配特征，包含安装定位面、螺纹底孔、走线避让槽等细节，可直接用于数控加工编程或3D打印快速成型，为同类型大幅面打印设备的易损件修复提供可直接复用的结构参考。
