摩托车带外置气瓶后悬挂减震装置

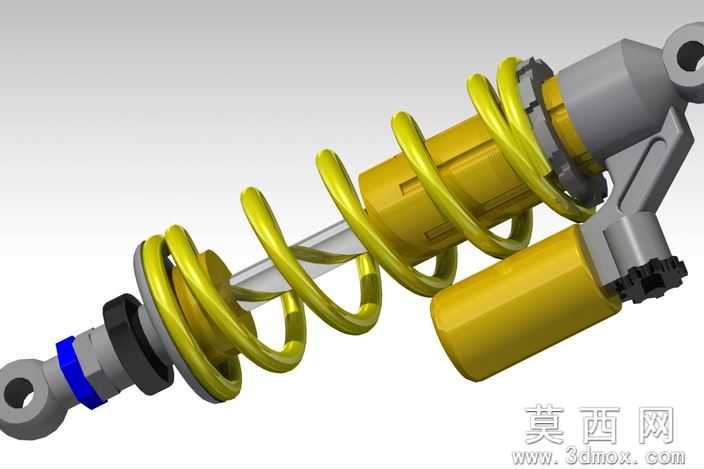

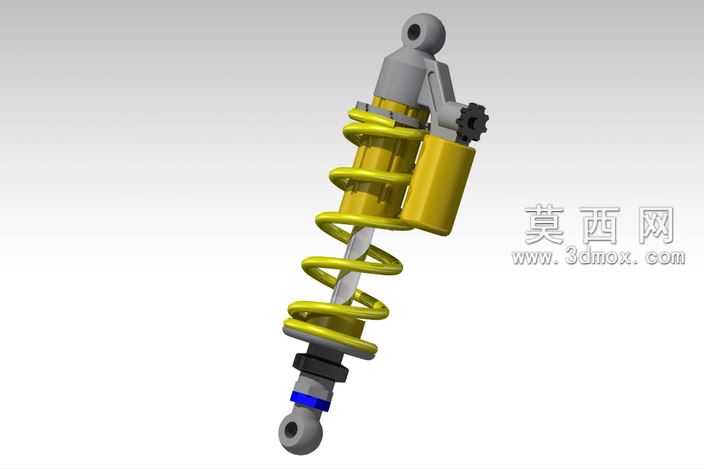

该作品为摩托车后悬挂减震装置的三维建模成果，建模过程中首先对实物结构进行拆解分析，将整体划分为上下安装吊耳、阻尼活塞杆、螺旋减震弹簧、外置储油气瓶、调节旋钮、密封衬套等多个独立零部件，按照实际装配逻辑逐一完成各部件的特征建模。建模阶段优先通过草图绘制各部件的截面轮廓，运用旋转、拉伸、扫描等基础特征命令构建主体结构，针对螺旋弹簧部分采用螺旋线扫描生成精准的簧丝形态，还原弹簧的节距、簧丝直径、整体外径等参数，保证弹簧形态与实际产品的支撑受力结构一致；针对外置气瓶与阻尼筒的连接支架，通过筋特征、倒角命令还原结构的加强形态与安装定位结构，上下吊耳的安装孔位做了精准的同轴度约束，还原实际安装时的铰接转动需求。材质与渲染阶段，针对不同部件匹配对应材质属性：阻尼筒体、外置气瓶、上下吊耳采用金属烤漆材质，调整金属粗糙度与反射参数，还原亮黄色漆面的光泽质感与金属基底的厚重感；螺旋弹簧采用镀锌金属材质，调整高光参数还原弹簧金属表面的亮泽反光效果；活塞杆部分采用抛光金属材质，模拟镀铬杆件的光滑高反射特性；密封衬套、调节旋钮部分采用硬质橡胶与工程塑料材质，调整漫反射参数还原非金属部件的哑光质感；吊耳连接处的蓝色密封环采用橡胶材质，还原橡胶件的弹性视觉特征。渲染阶段搭建柔和的影棚光照环境，添加主光源、辅助光与轮廓光，突出各部件的结构层次与材质差异，通过阴影效果强化装置的立体形态，清晰展现各部件的装配位置与连接关系。结构设计上还原了该类后减震的油气分离结构，外置气瓶用于容纳额外的阻尼油与高压气体，可在减震器长行程压缩时提供更稳定的阻尼表现，避免阻尼油高温起泡导致的减震性能衰减，调节旋钮结构用于调整弹簧预压与阻尼软硬，适配不同载重与骑行场景的需求，各部件之间的装配间隙做了合理还原，既保证结构的装配合理性，也清晰展现了该后悬挂装置的工作原理与结构组成。
