手动台式A4纸张打孔装置三维结构设计

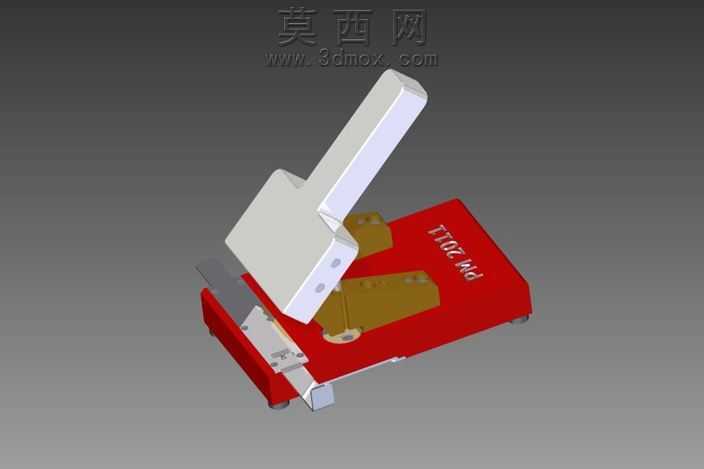

本模型为手动台式A4纸张打孔装置的三维建模成果，建模过程中严格遵循实际手动打孔设备的尺寸比例与功能逻辑，对各组成部件进行了精细化的参数化建模。模型整体分为底座支撑组件、手动压杆传动组件、打孔执行组件、定位挡料组件四大模块，底座部分采用红色哑光工程塑料材质渲染，还原了商用打孔设备的外壳质感，表面的防滑脚垫、品牌标识区域都做了细节还原，保证视觉呈现的真实度。手动压杆部分采用灰白色硬质塑料材质，通过铰接结构与底座内部的传动件相连，建模时精准还原了杠杆传动的运动轨迹，压杆的握持弧度、铰接孔位的配合公差都经过严谨校核，确保虚拟装配状态下各部件无干涉，能够完整模拟下压打孔、抬杆复位的完整动作流程。中间的传动连接件采用黄铜色金属材质渲染，还原了实际设备中受力传动件的金属质感，打孔冲头、导料槽等核心功能部件的尺寸严格适配A4纸张的打孔规范，定位挡板的可调结构也做了完整还原，能够模拟不同装订边距的调节功能。设计过程中优先考虑手动操作的省力杠杆比例，通过三维建模的运动仿真验证了压杆施力与冲头下压力度的传动比，确保实际使用时操作轻便，同时对各易磨损部件的结构强度做了冗余设计，保证设备的使用寿命。材质渲染阶段针对不同部件的物理特性调整了反光度、粗糙度参数，塑料件的微哑光质感、金属件的金属光泽、铰接位置的轻微磨损质感都做了针对性调整，整体渲染效果贴近真实商用打孔设备的实物状态，完整还原了设备的外观细节与内部结构逻辑，可作为手动打孔设备结构设计、机械原理教学的参考模型，也可用于办公设备类产品的结构优化设计参考。
