立式电子板支撑展示架结构设计

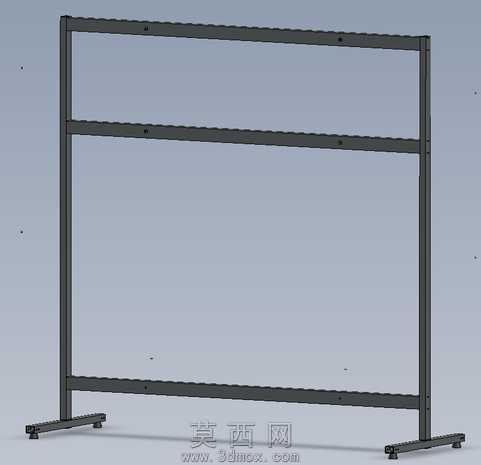

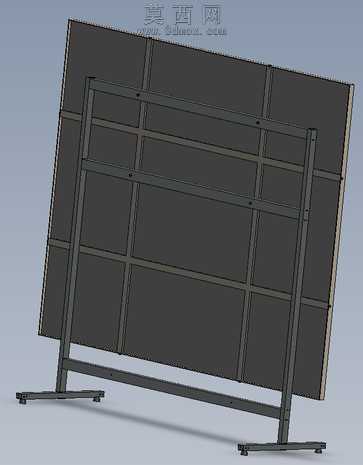

本作品为立式电子板支撑展示架的三维设计模型，采用SolidWorks软件完成全参数化建模，整体结构采用对称式框架布局，建模过程中优先使用焊件模块生成主体框架型材，通过结构构件命令快速生成标准矩形管材的框架轮廓，再通过剪裁延伸命令完成各型材交接处的精准裁切，保证框架拼接处的贴合度与结构强度。模型渲染阶段采用哑光深灰金属材质赋予主体框架，模拟工业级喷塑金属的表面质感，底部支撑脚采用防滑橡胶材质搭配金属调节底座，通过材质编辑器调整粗糙度与反光参数，还原橡胶材质的哑光防滑特性与金属底座的冷硬质感。整体结构分为三层横向承载梁与两侧竖向支撑立柱，底部设置加宽的横向支撑脚，通过力学受力分析优化立柱与横梁的连接位置，在保证整体支撑稳定性的前提下尽可能减少型材用量，降低整体自重。设计思路围绕电子板类平板工件的展示与临时放置需求展开，三层横梁可同时承载多块不同尺寸的板类工件，两侧立柱预留的安装孔位可根据实际使用需求调整横梁的安装高度，适配不同高度尺寸的电子板放置需求，底部支撑脚的可调结构可适应不平整的放置地面，保证架体放置时的水平度。建模过程中对所有连接孔位、型材切口、安装配合面都做了精准的公差预留，框架的所有焊接位置都做了焊缝特征添加，还原实际生产中的焊接工艺细节，整体模型可直接导出工程图纸用于生产下料，也可导入渲染软件生成产品宣传效果图，结构设计兼顾实用性与工艺可行性，无冗余结构，装配关系清晰，各零部件之间无干涉问题，可直接用于虚拟装配验证与生产工艺规划。
