多腔式注塑模具型腔与型芯结构设计

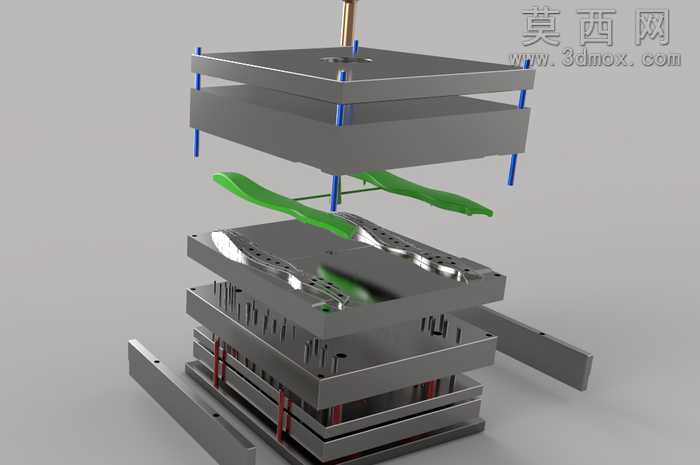

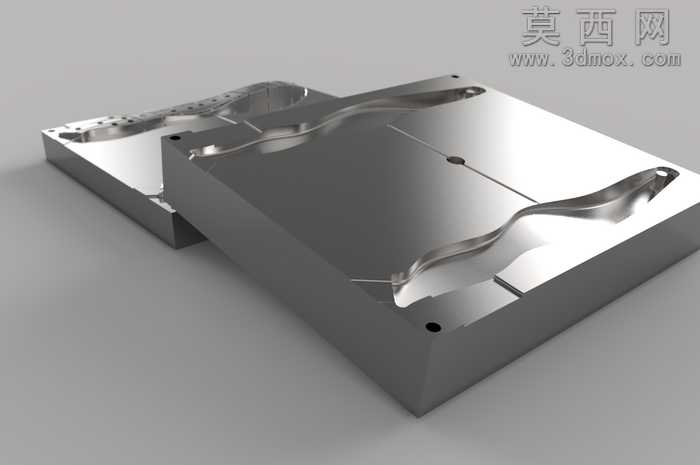

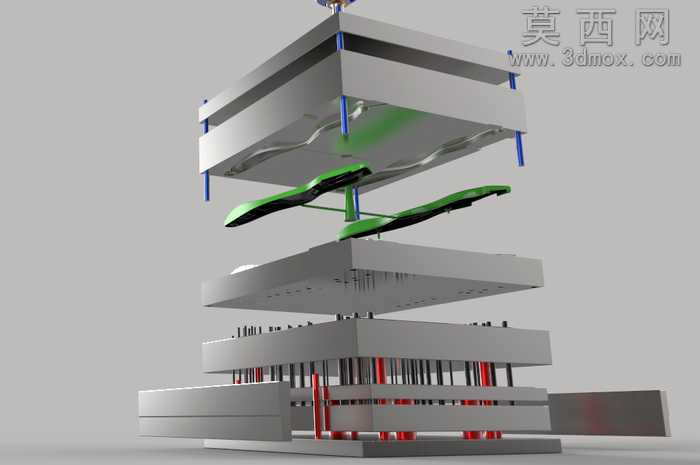

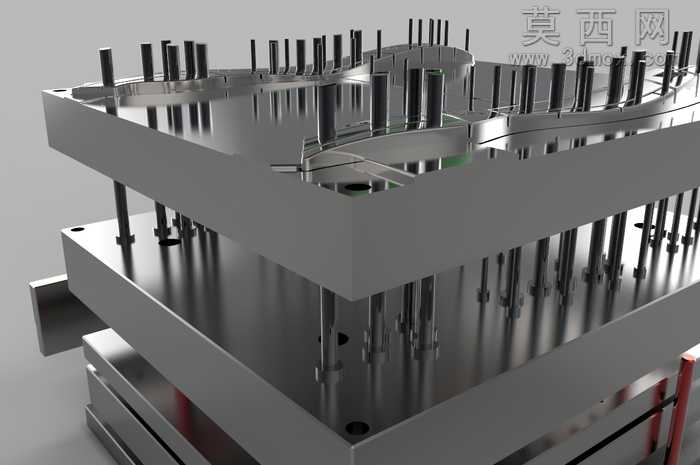

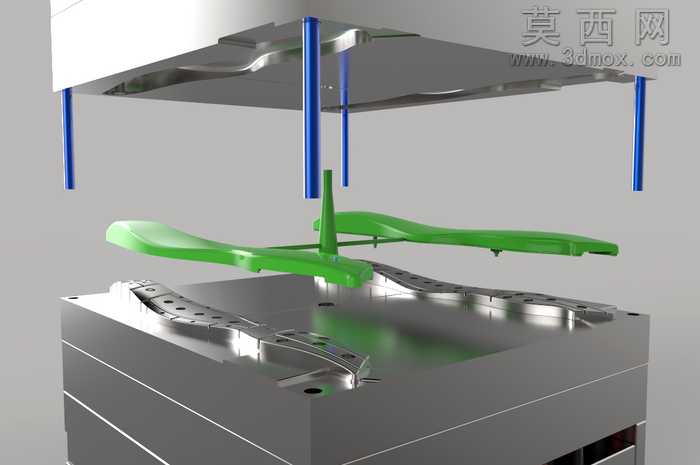

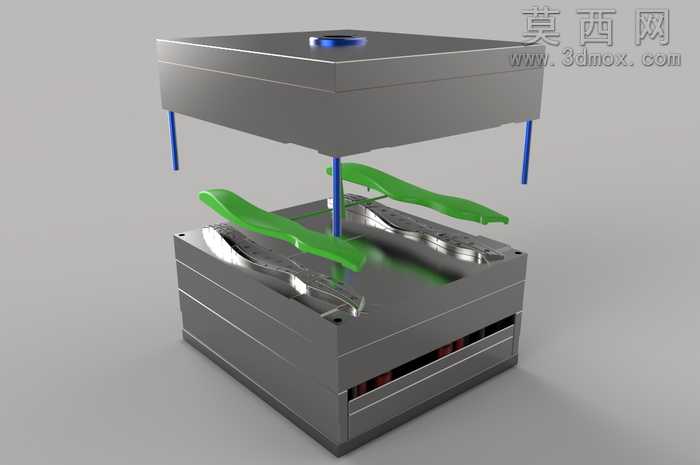

本套模具结构为典型的多型腔注塑模具核心成型组件，整体采用叠层式板件架构设计，建模过程中严格遵循注塑模具设计的通用规范，对型腔排布、型芯定位、顶出结构预留、冷却水路通道等核心功能模块做了完整的参数化构建。建模阶段以模具分型面为核心设计基准，首先完成产品成型区域的曲面拆分，精准划分型腔侧与型芯侧的成型边界，对每一处成型柱位、凹槽、圆角特征都做了无破面的实体化处理，保证模仁部分的结构闭合性，避免后续开模模拟中出现特征干涉问题。材质表现上，模仁主体采用镜面模具钢的材质参数设置，渲染时调整金属材质的反射率与粗糙度参数，还原高抛光模具钢的金属质感，对板件边缘的倒角、紧固螺丝孔位、导柱导套配合区域都做了精细化的细节刻画，清晰展现各层板件的装配关系。结构设计层面，采用均衡式型腔排布方案，所有成型腔位围绕模具中心对称分布，保证注塑过程中熔料填充的压力均衡，减少产品成型的翘曲变形风险；型芯部分的顶杆孔位按照产品脱模受力点均匀布置，预留的顶出行程符合常规注塑机的开模行程参数，导柱与各层板的配合公差按照模具设计的行业标准做了参数化预留，保证合模过程中的定位精度。设计过程中充分考虑了模具的加工工艺性，所有模仁板件的外形都采用规则矩形结构，边角处做了统一的工艺倒角，降低数控加工的装夹难度；成型区域的曲面特征尽量采用顺滑过渡，减少加工过程中刀具的频繁换向，提升后续电火花、精铣加工的效率。渲染阶段采用工作室环境光方案，通过多角度的柔光打光突出模具金属表面的质感与结构层次感，对各板件的装配缝隙做了写实化的表现，清晰展现型腔与型芯的合模对位关系，完整呈现多腔注塑模具核心成型部分的结构逻辑与设计细节，可作为同类多腔注塑模具设计的结构参考方案，帮助设计者理解多腔模的型腔排布、型芯固定、合模定位的核心设计要点。
