参数化注塑模具穆勒奇科结构设计

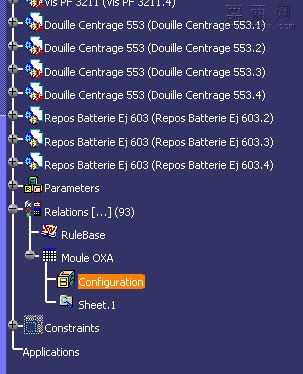

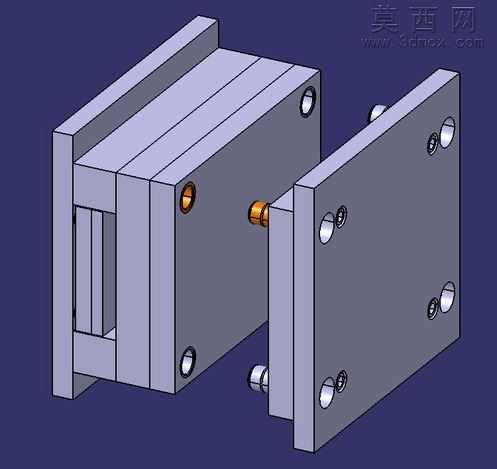

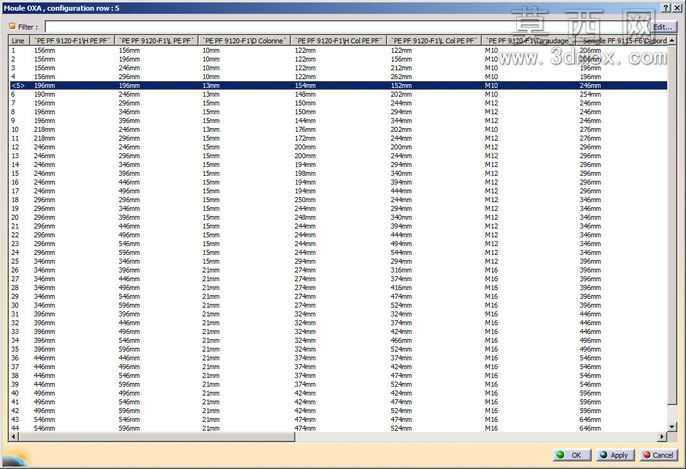

本作品为面向快速简易模具开发场景打造的全参数化注塑模具结构，建模阶段依托三维设计软件完成全流程参数化搭建，核心设计思路围绕模具尺寸的快速调整需求展开，将模架的长宽高、安装孔位间距、型腔安装槽尺寸、导向件配合公差等核心结构尺寸全部关联至参数表，设计者仅需在参数表中修改对应数值，即可驱动整个模架完成尺寸更新，无需逐一调整单个特征，大幅缩短简易模具的设计迭代周期。建模过程中严格遵循模具设计的通用规范，对两块模架板的配合面做了精准的公差约束，安装孔位采用同轴心、重合等标准配合关系完成装配，保证虚拟装配状态下无干涉、无错位，可直接用于后续的结构验证与加工参考。渲染阶段采用金属钢材质赋予模架主体，还原金属模具的哑光金属质感，对安装孔、配合端面等机加工面做了细微的粗糙度区分，让渲染效果更贴近真实加工后的模具实物，光影采用柔和的工业产品布光方案，清晰展现模架的分层结构、孔位分布与装配关系，避免阴影遮挡关键结构细节。结构设计上参考了行业通用的标准模架维度，模架主体采用两板模基础结构，预留了型腔与型芯的安装位，侧方设置了导向定位结构，保证合模过程的对位精度，板件上分布的多组安装孔分别用于模架自身装配、模具与注塑设备的固定、导向零件的安装，所有孔位的尺寸、深度均做了参数化关联，调整模架整体尺寸时孔位会自动适配对应位置，不会出现错位、破面等问题。设计过程中配套整理了参数调整的逻辑说明，明确了不同参数之间的关联关系与约束规则，避免使用者修改参数时出现结构冲突，同时导出了通用的三维交互格式文件，方便不同三维软件的使用者打开查看结构，该参数化模具可适配小型塑料件的快速注塑生产需求，设计者可根据目标塑件的尺寸快速调整模架参数，快速生成适配的模架结构，省去重复绘制标准模架的工作量，提升简易模具的设计效率。
