伸缩式托盘移载升降输送机构

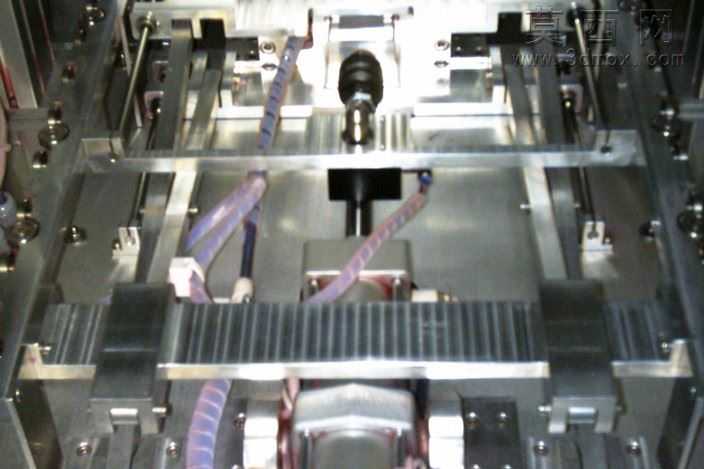

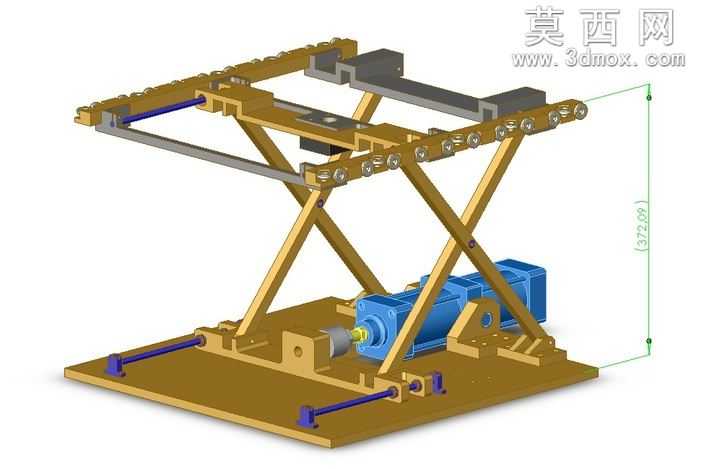

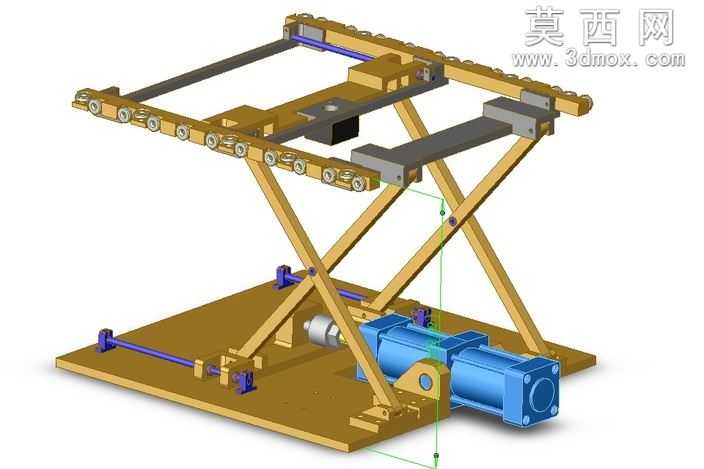

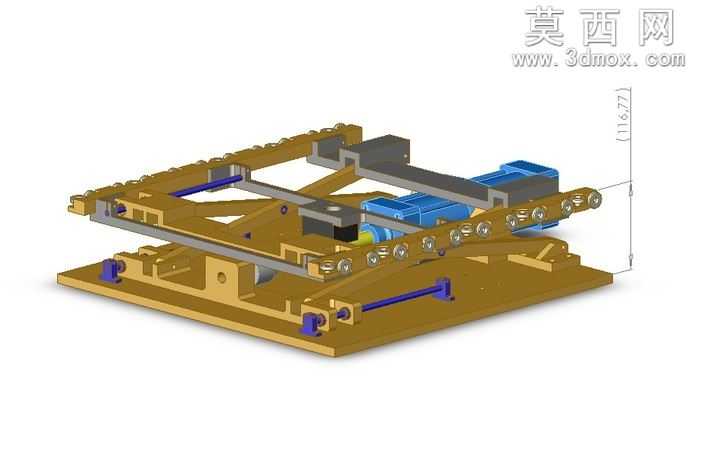

本作品为伸缩式托盘移载升降输送机构三维模型，采用三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配逻辑完成约束配合，可完整模拟机构的伸缩、升降、输送全流程动作，无干涉报错问题。模型整体采用分层式结构设计，底部为固定式安装基座，基座上集成了剪叉式升降支撑结构，剪叉臂采用高强度合金钢结构建模，铰接位置均配置标准转动副约束，搭配横向布置的电动推杆作为升降驱动元件，可实现上层输送平台的平稳垂直升降，升降行程标注清晰，完全适配控制气氛手套箱的工位高度差需求。上层输送平台搭载双排链式输送结构，链条导轨采用耐磨金属材质建模，配套驱动电机、传动链轮、张紧装置均按照标准件参数完成建模，可实现托盘在平台上的水平输送动作；同时平台集成双侧伸缩叉臂结构，叉臂采用多级导轨嵌套设计，可在水平方向完成双向伸缩动作，实现托盘在不同工位之间的平稳移载。建模过程中对所有零部件的材质进行了区分设置，基座、剪叉臂、叉臂等结构件采用黄铜色金属材质表现，驱动电机、推杆外壳采用蓝色工程塑料与金属搭配材质，传动链条、铰接销轴采用亮面金属材质，渲染效果清晰区分各功能部件，直观展现机构的装配关系与结构逻辑。设计思路围绕密闭空间内的托盘自动转运需求展开，将升降、输送、伸缩移载功能集成于一体，整体结构紧凑，传动路径简洁，无需额外辅助机构即可完成托盘从劣质工位到上部工位的全自动转移，动作平稳定位精准，可直接作为自动化生产线、密闭工况物料转运系统的设计参考，所有零部件均保留建模参数，支持根据实际工位尺寸、负载需求进行参数调整，适配不同规格托盘的转运需求。
