组合式角度测量量角尺结构设计

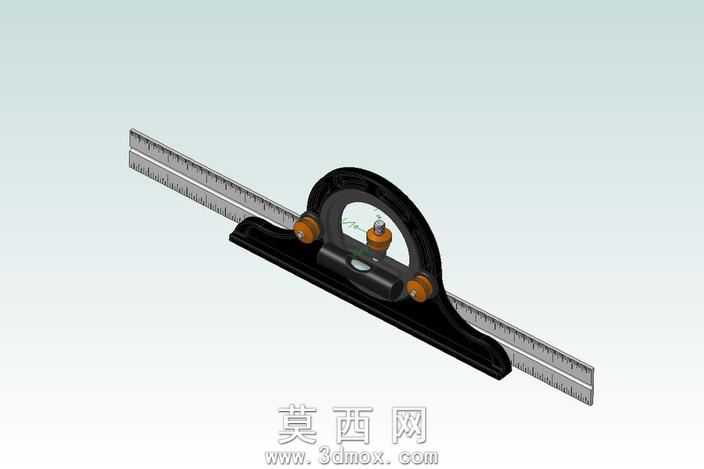

本作品为组合式角度测量量角尺的三维参数化建模成果，建模过程中优先采用基准对齐、参数关联的设计逻辑，将直尺基体、半圆量角表头、锁紧旋钮、滑动定位座四个核心模块分别建立独立零件文件，再通过装配约束完成整体组合，确保各部件的运动行程与实际使用工况完全匹配。建模阶段针对直尺的刻度槽结构采用阵列特征实现等距排布，保证刻度间距的精度符合通用量具的公差要求，量角表头的半圆弧度通过草图约束控制圆心与直尺基准面的同轴度，避免角度测量出现系统偏差。材质渲染环节区分不同部件的材质属性：直尺部分采用哑光不锈钢材质，调整金属粗糙度参数模拟冷轧钢材的细腻磨砂质感，表面刻度做深色蚀刻效果增强辨识度；量角表头的基座采用高强度工程塑料材质，添加细微的颗粒纹理提升注塑件的真实感，锁紧旋钮部分做铜合金金属质感处理，调整高光反射参数还原五金件的电镀光泽，滑动定位座的橡胶防滑垫添加软质材质的漫反射属性，区分硬质部件与软质接触件的视觉差异。结构设计上充分考虑实际使用的操作逻辑：量角表头可沿直尺尺身自由滑动调整测量基准位置，侧边的锁紧旋钮可在调整到目标角度后锁定表头与尺身的相对位置，表头中部的水准泡结构做透明玻璃材质渲染，内部的液体气泡通过半透明材质与折射参数模拟真实水准泡的视觉效果，尺身两端做倒角处理避免尖锐边角的安全隐患。整体建模过程严格遵循实物的尺寸比例，各活动部件的配合间隙控制在合理范围内，既保证虚拟装配的干涉检查全部通过，也还原了实物量具的操作手感与功能逻辑，渲染输出的效果图采用浅渐变背景突出工具主体，光影采用柔和的顶光搭配侧方补光，清晰展现各部件的结构层次与材质差异，完整呈现这款组合角度测量工具的设计细节与功能特性。
