汽车覆盖件五轴加工工装夹具三维设计

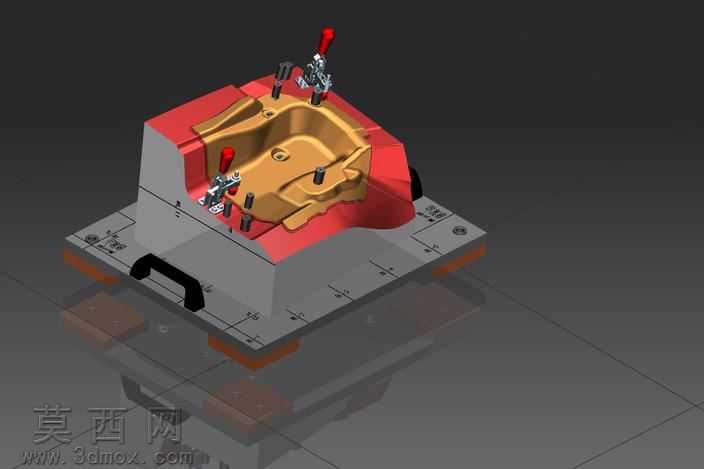

本作品为面向汽车覆盖件类异形曲面零件的五轴加工工装夹具三维设计，整体建模过程严格遵循机械加工工装的设计规范，从零件定位基准、装夹可靠性、加工避让需求三个核心维度展开结构搭建。建模阶段首先完成待加工覆盖件的型面提取与基准对齐，以此为核心向外构建夹具的型面贴合模块，该模块采用与零件曲面完全随形的仿形支撑结构，保证零件装夹时的型面贴合度，避免加工过程中因支撑不足产生的振颤变形。夹具的锁紧机构采用凸轮式快速锁紧结构，搭配多组可调式压头，压头端部设置柔性接触垫块，既保证装夹压紧力均匀分布，又避免硬质压头损伤零件表面，锁紧手柄采用符合人体工学的立式操作结构，操作人员可快速完成装夹与松卸动作，有效提升上下料效率。夹具底座采用标准化带定位槽的平台结构，底座上设置多组基准定位孔与快速装夹卡口，可直接适配五轴加工中心的工作台装夹接口，无需额外制作过渡连接板，底座侧边集成搬运把手，方便工装在不同设备间的转运调整。材质渲染阶段，对不同功能部件做了区分化材质设定：仿形支撑块采用红色树脂防护层材质表现，直观区分与零件接触的防护区域；主体基座采用灰铸铁材质表现，还原工装主体的厚重质感与加工基准面的金属哑光效果；锁紧机构采用镀铬金属材质表现，突出操作部件的金属光泽与耐磨属性；待加工零件采用黄铜色金属材质表现，清晰区分工件与夹具结构，方便观察装夹贴合状态。设计过程中充分考虑五轴加工的摆头避让需求，所有锁紧组件、支撑结构的高度与安装位置都经过空间干涉校验，保证五轴摆头在任意加工角度下都不会与夹具结构发生碰撞，同时在底座边缘设置加工对刀基准块，方便加工前的坐标系校准，整套工装结构紧凑，装夹定位精度可靠，可直接用于同类型曲面零件的五轴加工工序，具备较强的实际生产适配性。
