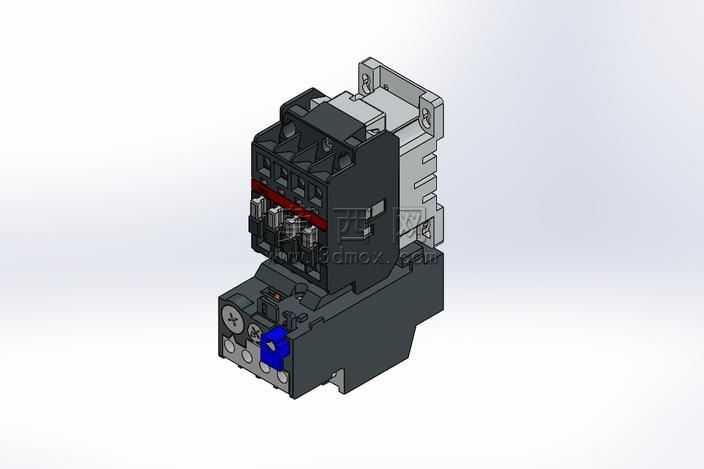

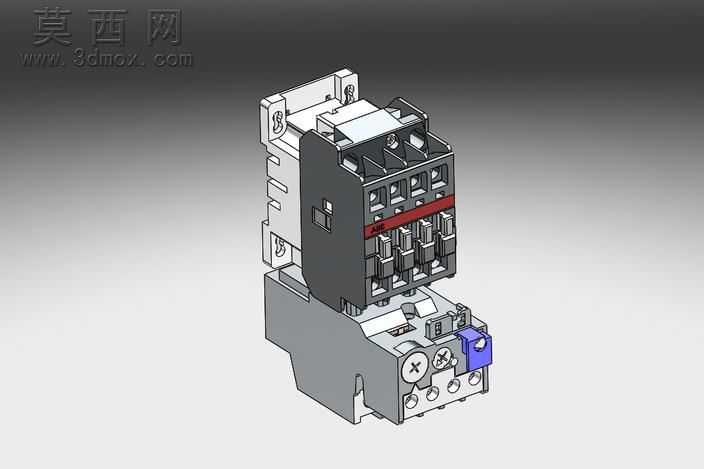

ABBA系列9型三相交流接触器三维结构模型

本模型为三相交流接触器的精细化三维建模成果，建模过程严格遵循工业低压电器的实际生产尺寸规范，完整还原了接触器的模块化组合结构。建模阶段首先拆分接触器的四大核心结构单元：顶部的主触头接线基座、中部的电磁驱动与灭弧腔体、下部的热保护辅助模块、后侧的导轨安装卡扣结构，通过参数化草图绘制各部件的截面轮廓，对触头的银合金接触点位、灭弧栅的分层隔弧结构、电磁线圈的绕线腔体、复位弹簧的安装卡槽等细节均做了1:1的特征还原，未做过度简化处理。材质渲染阶段针对不同部件的实际工业材质做了对应设置：主体外壳采用阻燃PA66工程塑料材质，调整漫反射参数还原哑光黑的磨砂质感，表面添加细微的注塑纹理模拟真实塑件的表面状态；金属接线端子、安装卡扣采用镀锌钢材材质，设置适度的金属反射率与细微粗糙度，还原镀锌件的半哑光金属质感；调节旋钮采用蓝色阻燃塑料材质，与主体黑色形成清晰的视觉区分；内部的触头接触片设置纯铜材质属性，还原铜件的暖调金属光泽。结构设计上完整复现了接触器的装配逻辑：主触头区域的三相进线、出线接线位排布符合690V AC与220V直流电路的安全间距要求，灭弧腔的栅格结构对应三相触头的分断位置，下部的热保护模块带有电流调节旋钮与辅助触点接线位，后侧的卡扣结构适配标准DIN导轨的安装尺寸，各部件的装配间隙、卡扣配合位均按照实际装配公差设置，可直接用于虚拟装配验证、电气柜布局仿真等场景。设计过程中重点考量了工业电气元件的功能表达，通过分部件建模的方式清晰展示接触器的内部构造与外部安装接口，既满足三维展示的视觉真实感，也具备工程应用的尺寸参考价值，可用于电气设计教学、低压配电方案演示、工控产品三维展示等场景。
