ABB手动电动机起动器AF接触器三维设计

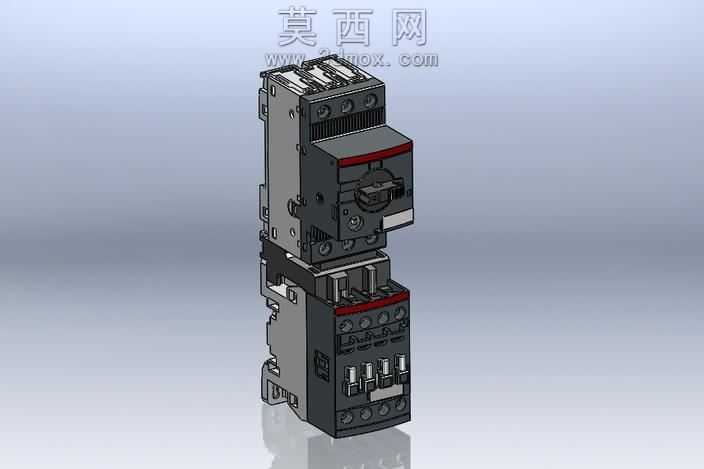

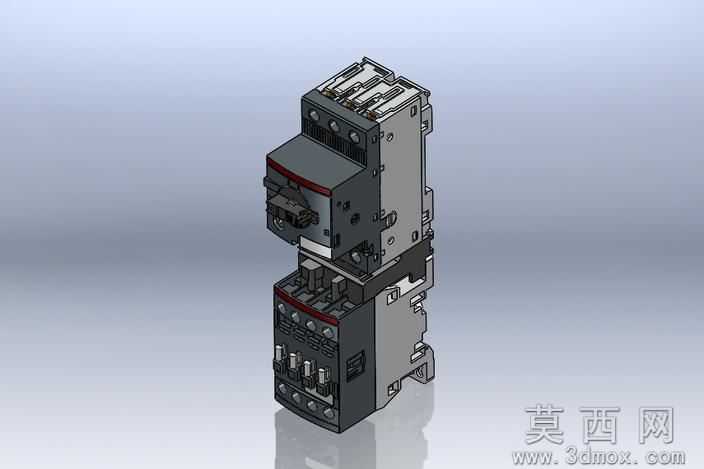

本模型为ABB品牌MS132-32系列手动电动机起动器搭配AF接触器的组合式电气元件三维模型，整体采用模块化堆叠式结构设计，在三维建模过程中严格遵循实物45毫米宽度的尺寸规范，精准还原了产品紧凑的安装形态。建模阶段首先完成基座主体的轮廓搭建，对上下两个功能模块的卡扣连接结构、导轨安装卡槽做了精细化的特征建模，确保各部件的装配间隙与实物一致，可直观呈现产品的DIN导轨安装适配特性。材质渲染层面，针对产品不同部件做了区分化材质设置：主体外壳采用哑光深灰工程塑料材质，还原热固性塑料的细腻磨砂质感；内部导电连接部位设置银灰色金属材质，模拟铜质镀镍导电件的金属光泽；操作拨杆、标识区域采用红黑撞色材质，还原实物的操作警示标识设计，顶部接线端子的压线螺丝、接线夹结构都做了独立建模，细节处还原了端子的防滑纹理、紧固结构特征。结构设计上，清晰呈现了起动器与接触器的层叠装配逻辑，上部为手动操作起动保护单元，带有手动分合闸操作拨杆、电流整定调节旋钮结构，下部为接触器接触单元，带有主回路接线端子、辅助触点扩展接口，各部件的分模线、散热格栅、卡扣定位点都做了写实还原，没有过度简化结构特征。设计思路围绕工业电气元件的实际应用场景展开，模型可用于低压配电柜的布局装配仿真、电气安装教学演示场景，各部件可实现拆分装配，能够直观展示手动起动器与接触器组合后的整体外形、安装尺寸、接口位置，帮助设计人员快速完成柜内布局的空间校验，也可用于产品展示类的渲染输出，还原工业电气产品的专业质感，整体建模精度满足工业级装配演示、方案展示的使用需求，各结构特征均参考实物样本的尺寸参数搭建，确保外形与接口位置的准确性。
