丹佛斯制冷涡旋压缩机结构设计

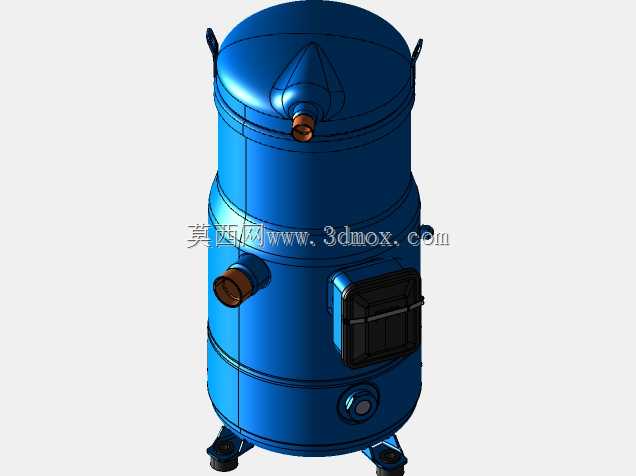

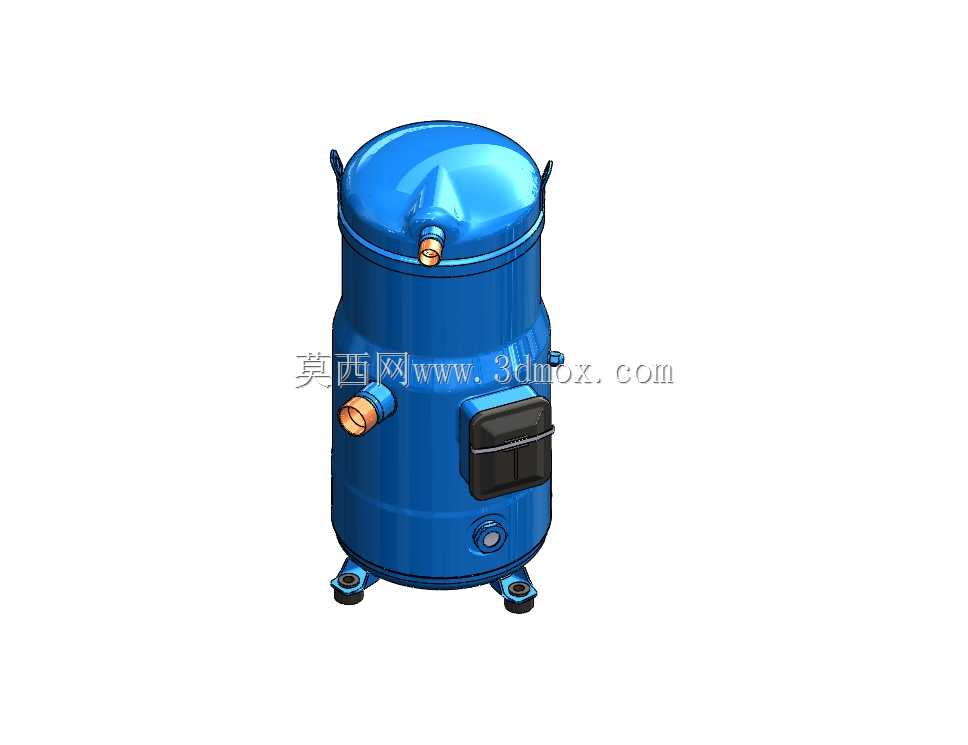

这款涡旋压缩机主要面向商用制冷、中小型中央空调、冷链冷藏机组等核心应用场景，是制冷循环系统中实现冷媒增压输送的核心动力部件，在商超冷柜、冷库机组、多联机空调、工业冷水机等设备中承担着压缩低温低压气态冷媒、为整个制冷循环提供动力源的关键作用，其运行稳定性直接决定整套制冷系统的制冷效率与使用寿命。从实际功能特性来看，该款压缩机适配R410A环保冷媒，可适配不同供电规格的商用供电场景，能够在宽工况范围下稳定输出制冷量，涡旋式的压缩结构相比传统往复式压缩机，具备运行振动小、噪音低、压缩效率高、易损部件少、长期运行可靠性强的优势，能够满足长时间连续运行的商用制冷场景需求。在产品设计思路上，整体采用立式密封罐体结构，将涡旋压缩组件、驱动电机、供油润滑结构全部集成在密封的钢制罐体内部，从根源上避免冷媒泄漏的风险；罐体顶部设置排气接口，罐体侧部分别设置吸气接口与电气接线盒，底部设计三个带减震垫的固定支脚，接口布局充分考虑制冷机组的管路排布习惯，电气接线盒采用密封防水结构，可适配机房、户外机组等不同安装环境的防护需求，罐体侧面预留的工艺接口可方便生产与运维过程中进行压力检测、冷媒充注操作。从外形尺寸与安装边界来看，整体为立式圆柱罐体结构，三个支脚呈等边三角形分布，安装时只需按照支脚的孔位预留固定安装平面，预留足够的管路连接与接线操作空间即可完成安装，支脚自带的橡胶减震垫可有效吸收压缩机运行过程中产生的微幅振动，避免振动传递到机组机架产生共振噪音；罐体的接口尺寸符合行业通用的制冷管路标准，可直接匹配对应规格的紫铜管进行焊接连接，无需额外定制转接配件，能够有效降低制冷机组的组装与运维成本。在结构细节设计上，罐体外部的金属吊耳可方便生产组装与后期维护过程中的吊装搬运，罐体表面采用蓝色防腐喷涂处理，可抵御潮湿环境下的锈蚀问题，延长整机的户外使用寿命，内部的润滑系统采用压差供油设计，无需额外配置油泵，依靠压缩过程产生的压力差即可为涡旋盘、轴承等运动部件提供持续润滑，进一步简化了内部结构，降低了故障发生概率。
