255毫米板B4混凝土空心砖构造设计

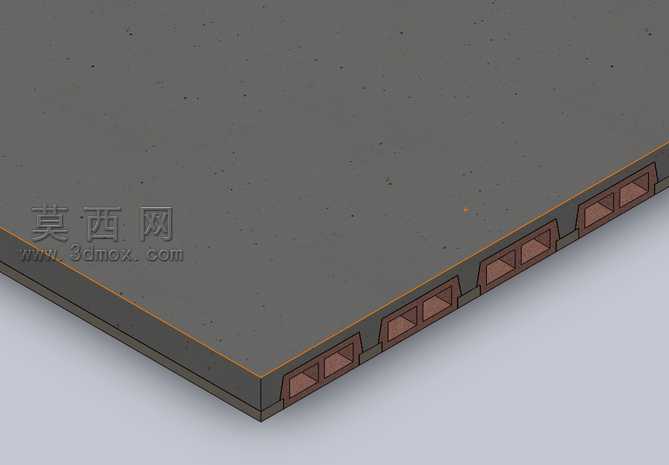

本模型采用SolidWorks平台完成全参数化三维建模，整体围绕255mm厚度规格的B4型混凝土空心砖板材展开设计，建模过程严格遵循预制混凝土建材的构造逻辑，先以基准面定位完成板材整体外轮廓的草图绘制，通过拉伸凸台命令生成实心板材基体，再依据空心减重、结构加强的设计需求，在板材内部沿长度方向等距排布梯形空心腔体，腔体间距严格按照650mm的预制肋间距标准设置，保证每段混凝土肋的受力均匀性。建模阶段对板材边缘做了细微的倒角处理，还原实际预制构件的生产工艺特征，避免尖锐棱角的应力集中问题；内部空心腔的侧壁设置了微小的拔模斜度，匹配混凝土预制脱模的生产要求，让模型既符合设计尺寸规范，又具备实际生产的工艺合理性。材质渲染环节，板材外表面赋予哑光灰色混凝土材质，调整材质的粗糙度参数还原混凝土表面的细微颗粒质感，添加少量随机分布的深色杂点模拟真实混凝土的骨料肌理；内部空心腔的侧壁赋予偏红棕色的混凝土材质，区分内外构造层次，同时在板材的边缘棱线处添加极薄的深色封边效果，还原预制板材的生产收边细节。结构设计上，该空心砖板材采用密肋空心构造，通过等距分布的混凝土肋连接上下两层实心面板，在大幅降低板材整体自重、减少混凝土用料的同时，依靠连续的肋板结构保证板材的抗弯、抗压承载能力，空心腔体的梯形截面设计进一步提升了肋与面板的连接强度，避免受力过程中出现面板与肋部脱离的问题。设计思路围绕建筑装配式预制构件的实用需求展开，兼顾轻量化与结构强度，650mm的肋间距经过受力测算优化，既不会因肋距过大导致面板挠度超标，也不会因肋距过小造成材料浪费，模型完整还原了构件的所有构造细节，可用于预制构件的生产尺寸校验、装配式建筑的排布模拟、施工工艺的可视化交底等场景，所有特征均保留参数化编辑属性，可根据实际项目需求调整板材厚度、肋间距、空心腔尺寸等参数，快速生成不同规格的同类型空心砖板材模型。
