5.5kw伺服电机三维结构设计模型

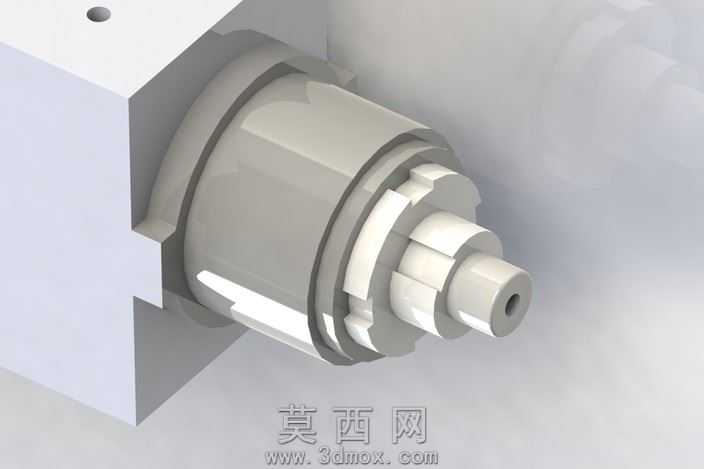

本模型为5.5kw规格伺服电机的三维参数化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，严格遵循工业伺服电机的实际尺寸比例与装配逻辑，对电机的各个组成部件进行了独立建模后完成虚拟装配，确保各部件间的配合关系符合实际生产装配要求。模型主体外壳采用长方体基座搭配前端输出端的结构设计，外壳部分通过拉伸、切除等基础特征构建出规整的安装基面，预留了标准安装孔位结构，可直接适配通用工业设备的安装工位。前端输出轴部分通过旋转凸台、圆周阵列等特征，精细还原了伺服电机输出轴的轴径变化、键槽结构以及端部连接接口的细节，轴体与前端端盖的配合间隙按照实际公差要求进行参数设定，还原真实的装配精度。顶部的接线盒模块采用独立建模设计，还原了接线盒的腔体结构与上盖的装配关系，边角处做了符合工业设计规范的倒角处理，避免锐边结构。材质渲染阶段，对电机主体外壳赋予哑光灰白色金属烤漆材质，调整材质的粗糙度与反光参数，还原工业电机外壳的真实质感；输出轴部分赋予高抛光金属材质，模拟精密加工后的金属轴面光泽；顶部接线盒赋予深灰色工程塑料材质，通过调整材质的漫反射参数区分不同部件的材质差异；前端端盖的金属连接部位赋予银灰色金属材质，突出精密加工部件的金属质感。设计过程中充分考虑伺服电机的结构合理性，基座部分的散热结构、端盖的密封结构、输出轴的支撑结构都按照实际伺服电机的设计逻辑进行还原，既保证模型外观的还原度，也确保内部结构逻辑符合机电产品的设计规范，可用于机电设备集成设计时的部件选型参考、装配干涉检查，也可作为工业自动化方案演示、机电教学演示的三维素材，模型的各部件参数可根据实际设计需求进行调整修改，适配不同功率规格伺服电机的衍生设计工作。
