桌面便携迷你USB小风扇结构设计

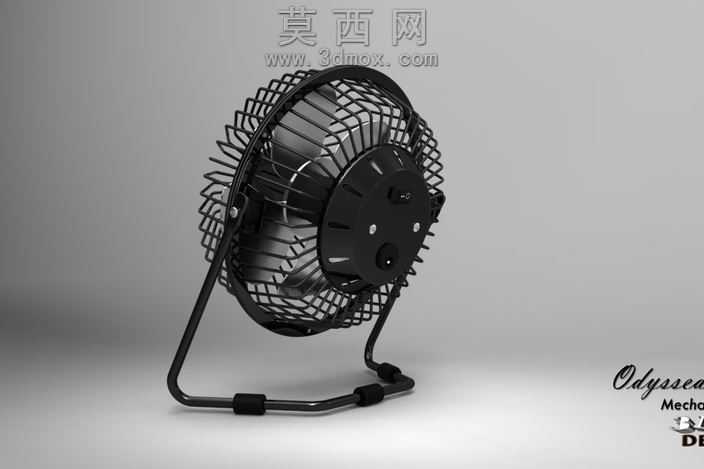

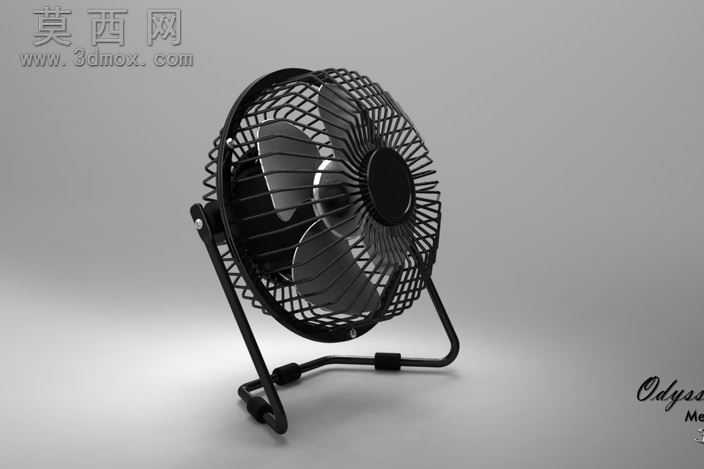

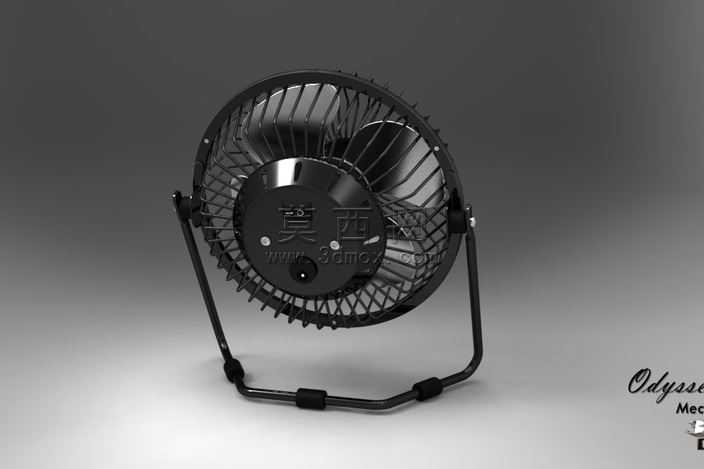

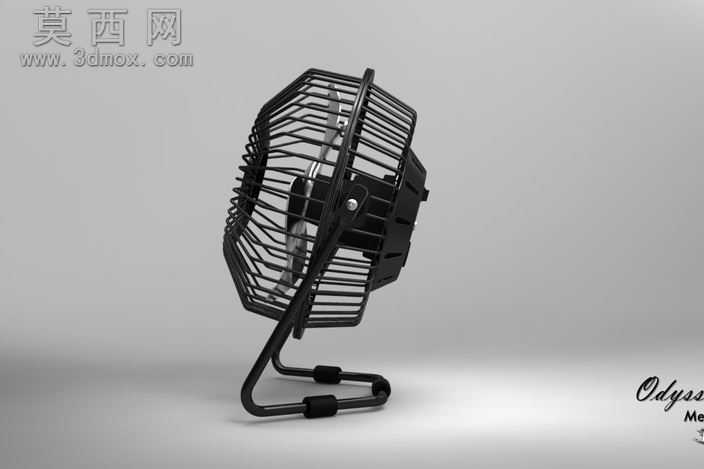

本作品为桌面便携迷你USB风扇的三维设计成果，建模阶段采用参数化建模思路，先对整体产品进行结构拆解，将产品划分为防护网罩、扇叶组件、中心电机固定座、可调节支架四个核心模块，逐一完成各部件的特征绘制。防护网罩部分采用环形阵列特征完成径向格栅的排布，精准还原细密格栅的间隙比例，既保证防护安全性能，也兼顾出风的顺畅度，网罩边缘做圆角过渡处理，避免尖锐棱角带来的使用安全隐患。扇叶部分采用曲面建模方式，根据小尺寸风扇的送风需求调整叶片的扭转角度与曲面弧度，模拟实际送风时的气流走向，优化叶片曲面的顺滑度，减少转动过程中的风阻与紊流噪音，三片扇叶采用环形阵列均匀排布，保证转动时的动平衡性能。中心电机固定座采用一体化包覆结构，预留电机安装位与USB供电线路的走线空间，结构尺寸适配常规微型直流电机的安装公差，保证装配时的契合度。可调节支架采用弯折式金属支架结构，建模时还原支架的弯折弧度与底部防滑脚垫的结构，支架与网罩的连接部位设计为可转动的铰接结构，可实现上下多角度的送风方向调节，底部两个支脚做外扩处理，提升放置时的稳定性，脚垫部分采用软质防滑材质的材质设定，增加与桌面的摩擦力避免使用时滑动。材质渲染阶段，网罩与扇叶部分采用哑光黑色硬质塑料材质，调整材质的粗糙度与反光参数，还原磨砂塑料的细腻质感；支架部分采用黑色喷塑金属材质，添加细微的金属颗粒质感提升真实度；脚垫部分采用哑光黑色软胶材质，与硬质部件形成材质区分。整体设计围绕小巧便携的桌面使用场景展开，在保证结构强度与送风性能的前提下尽可能压缩整体体积，适配USB供电的低功耗使用需求，还原产品的真实结构比例与外观细节，可用于产品结构验证、外观展示等场景。
