三叶片金属散热风扇结构设计作品

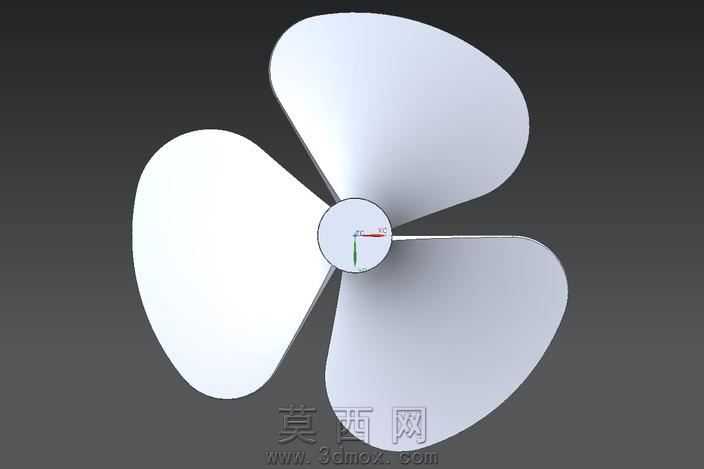

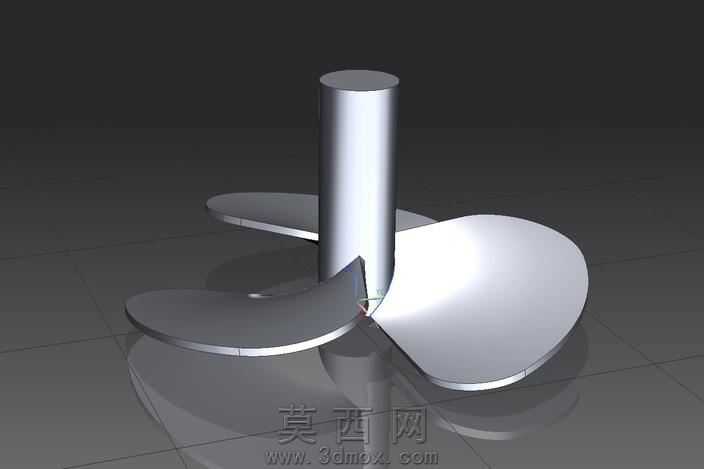

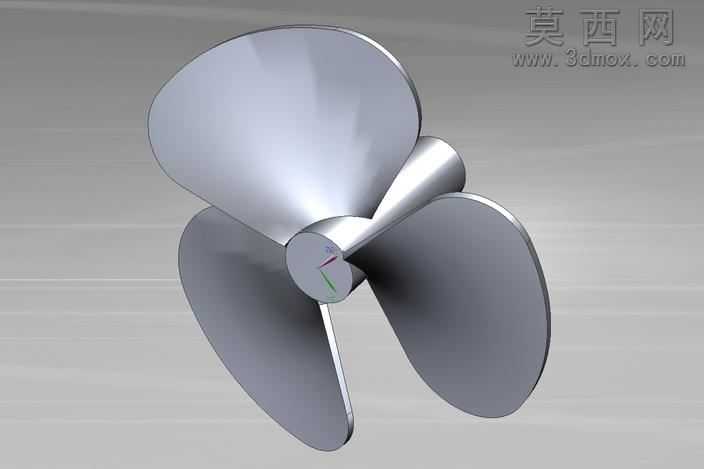

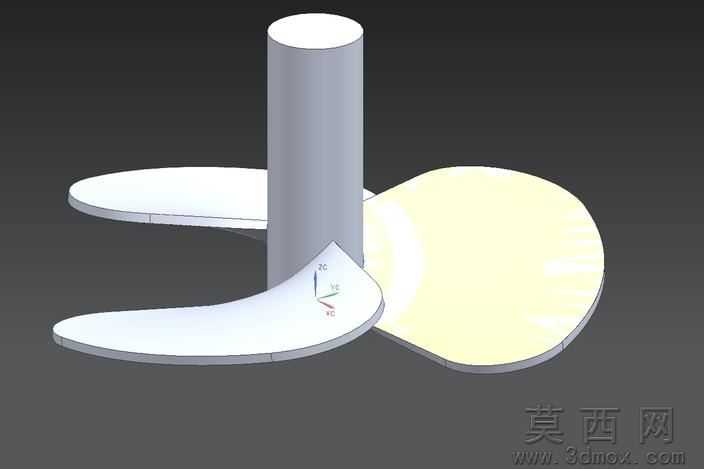

本作品为三叶片结构的散热风扇三维建模设计，整体采用参数化建模思路完成全结构搭建，核心包含中心转轴基座与三片均匀排布的曲面扇叶两大组成部分。建模过程中首先完成中心圆柱转轴的实体构建，严格匹配散热风扇常规装配的轴径尺寸比例，保证转轴部分的圆柱度与同轴度符合实际加工装配要求，为扇叶提供稳定的支撑基准。扇叶部分采用曲面建模方式完成，先绘制单叶片的空间轮廓引导线，通过放样、曲面加厚操作生成具有合理扭转角度的叶片实体，三片扇叶沿中心转轴周向呈120度均匀分布，保证旋转过程中的动平衡性能，避免运转时出现偏心抖动问题。材质设定上整体采用哑光金属材质，模拟铝合金散热构件的表面质感，通过调整材质的反射率、粗糙度参数，还原金属表面细腻的漫反射效果，同时在渲染环节添加柔和的环境光与定向主光源，清晰呈现扇叶曲面的弧度变化与结构转折，突出叶片的流线型设计特征。结构设计层面充分考虑散热风扇的实际使用需求，叶片的扭转角度经过合理推演，保证旋转时能够有效驱动空气形成定向气流，叶片与中心转轴的衔接位置做了平滑过渡处理，既减少应力集中提升结构强度，也能降低气流经过衔接处产生的风阻与噪音。整体模型结构完整，曲面过渡顺滑，各部件比例协调，既还原了金属散热风扇的真实结构特征，也通过合理的建模逻辑保证模型可直接用于后续的结构验证、装配模拟以及渲染展示环节，能够直观呈现三叶片散热风扇的结构特点与设计逻辑。
