日内瓦机构安装支撑基座三维结构

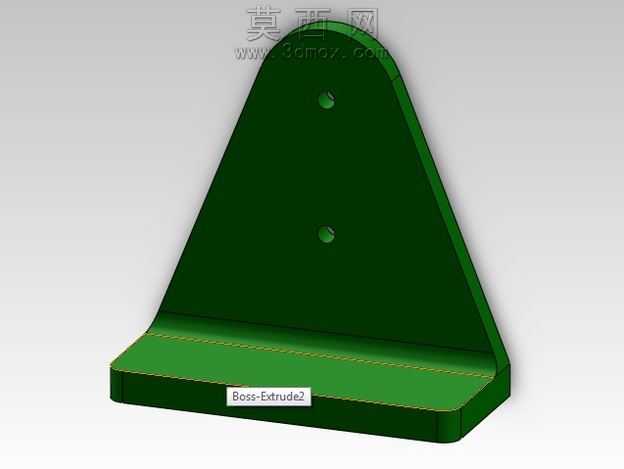

本模型为日内瓦间歇运动装置的核心安装支撑基座，采用三维参数化建模方式完成整体结构构建，建模过程中以实体拉伸特征作为基础构建逻辑，首先绘制底部安装平台的二维轮廓草图，对草图进行完全约束后执行拉伸操作生成底座主体，底座边缘做等半径圆角过渡处理，避免应力集中问题同时提升结构的工艺合理性。主体立板部分采用三角形轮廓构型，在保证支撑刚度的前提下尽可能削减非必要的实体体积，实现轻量化与结构强度的平衡，立板与底座的衔接位置采用加强筋式的过渡结构，通过放样特征实现衔接面的平滑过渡，提升整体结构的抗弯折性能。立板表面预留两个同轴定位安装孔，孔位经过精准的尺寸约束，用于后续日内瓦机构转轴组件的定位装配，孔口位置做倒角处理，方便装配过程中轴类零件的导入。材质设置上选用深绿色工程塑料质感，通过调整材质的漫反射、粗糙度参数模拟哑光工业塑料的表面效果，渲染过程中采用柔和的环境光搭配主侧光的布光方案，清晰呈现基座的轮廓边界、圆角过渡细节以及表面的质感表现，避免过强反光遮挡结构特征。设计过程中充分考虑该基座作为整套日内瓦装置的承载基准作用，所有安装面的平面度、安装孔的同轴度与位置度都在建模阶段通过参数化约束进行精准控制，确保后续上传的其他组件、装配体能够与该基座实现无干涉配合，为整套间歇运动机构的动画演示提供稳定的装配基准，立板的三角形构型也能够在机构运转过程中有效抵消槽轮、拨盘运动产生的侧向力矩，保证整套装置运行的稳定性。
