85克美白皂上模垫板合金硬铝结构件

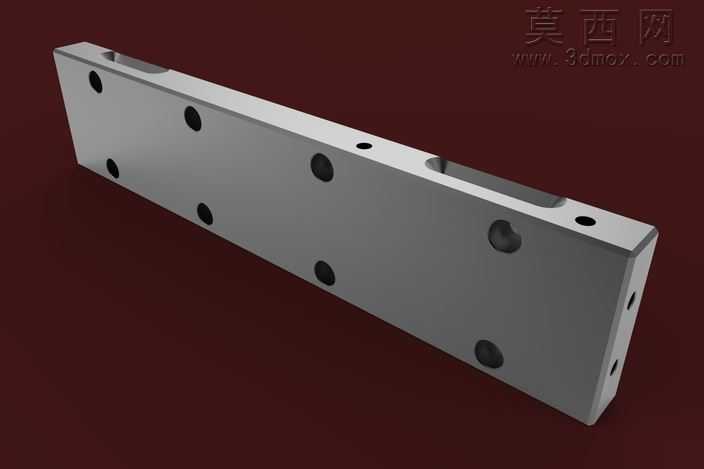

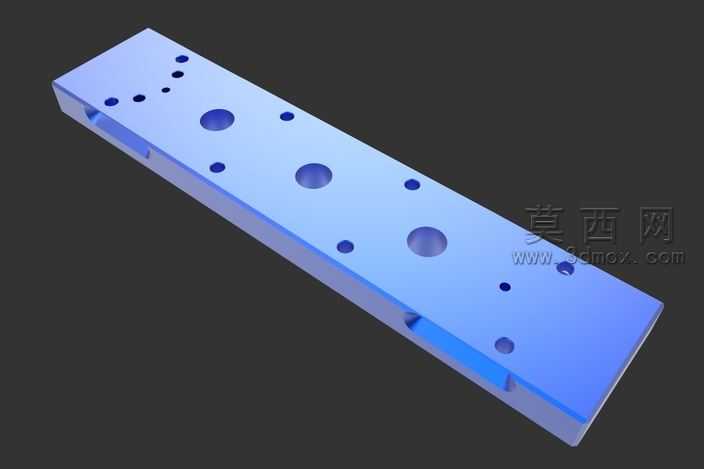

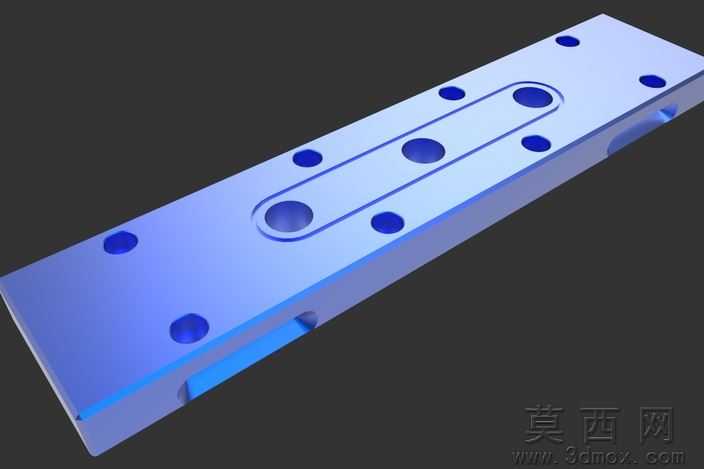

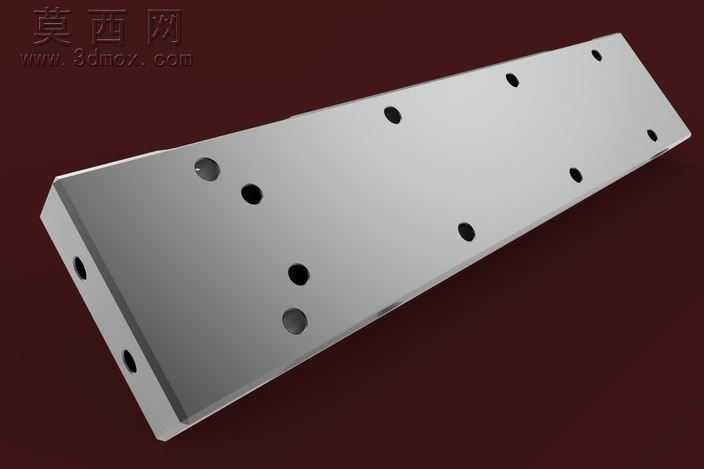

本作品为85克Bandless类型美白皂生产所用的上模垫板三维建模作品，整体采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循皂类模具的装配公差要求，所有特征均采用草图驱动、特征阵列的规范建模逻辑，保证模型可编辑性与后续工程图导出的便利性。模型渲染阶段采用金属材质专属渲染流程，为零件赋予合金硬铝的真实材质属性，调整材质的粗糙度、金属度参数还原硬质铝合金的哑光金属质感，同时添加环境光遮蔽效果，清晰呈现零件表面的孔位、槽体结构细节，渲染视角采用斜向等轴测视角，可同时观察零件的顶面布局与侧面厚度结构。从结构设计来看，该垫板整体为长条形板式结构，主体厚度均匀，顶面沿长度方向开设长圆形通槽作为成型让位结构，槽体周边均匀分布多组圆形安装沉孔，孔位位置经过精准尺寸计算，可与上模架、模芯组件实现精准对位装配，零件侧边开设定位滑槽结构，可与模具导向组件配合实现合模过程的精准导向，避免合模错位导致的皂体成型缺陷。设计过程中充分考虑合金硬铝的材料加工特性，所有孔位边缘均做微小倒角处理，避免加工过程中出现应力集中导致的零件开裂，同时所有槽体转角均采用圆角过渡，既适配数控铣削的加工工艺要求，也能减少合模过程中对皂体边角的刮擦，保证成型皂体的外观完整性。该垫板作为皂类压塑模具的核心承力零件，建模时严格校核了各安装孔的中心距尺寸、让位槽的深度尺寸与整体平面度要求，确保模型导入加工编程软件后可直接生成CNC加工刀路，无需二次调整尺寸，整体建模逻辑清晰，特征树层级分明，无冗余特征与外部参考，可直接用于模具装配验证与生产加工参考。
