红色手持设备前面板外观结构设计

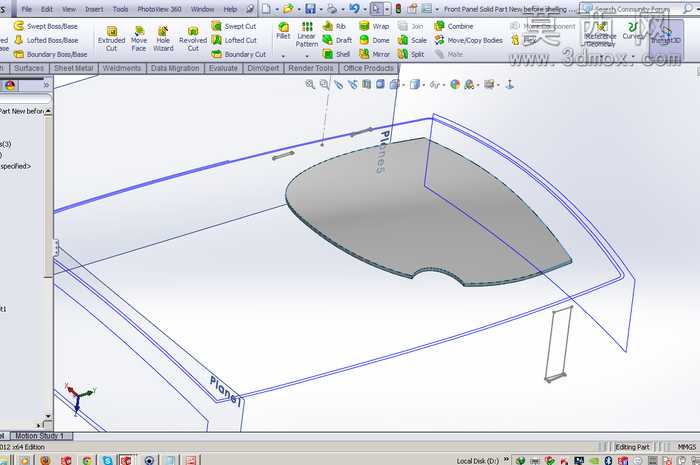

本作品为手持类电子设备的前面板三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循塑料壳体的设计规范，兼顾外观表现与结构合理性。建模阶段首先绘制前面板的整体外轮廓草图，通过拉伸、拔模、圆角等基础特征构建壳体的基础形态，针对手持握持的使用场景，将壳体侧边做了符合人体工学的圆弧过渡处理，避免尖锐棱角带来的握持不适感，拔模角度设置为1.5度，满足注塑生产的脱模要求。针对面板上的功能区域，首先预留了异形显示屏的安装位，该安装位做了下沉式台阶设计，台阶高度匹配显示屏的安装厚度，同时在台阶边缘做了限位卡扣的结构设计，无需额外螺丝即可实现显示屏的预固定，提升装配效率。在面板的对应位置分别设计了指示灯开孔与功能按键开孔，开孔边缘做了0.2mm的倒角处理，避免注塑过程中产生毛边，同时提升装配时的对位精度。壳体的壁厚设计均匀控制在2mm，避免壁厚差异导致的注塑缩痕问题，在壳体的内侧边缘设计了一圈止口结构，用于与设备后壳实现精准扣合，止口的配合间隙设置为0.1mm，既保证装配的顺畅度，又能避免扣合后出现缝隙过大的问题。渲染阶段采用Keyshot完成材质与光影表现，主体壳体赋予红色哑光塑料材质，调整材质的粗糙度与反射参数，还原ABS塑料经过细咬纹处理后的真实质感，显示屏区域赋予深色半透明亚克力材质，模拟显示屏保护镜片的通透效果与轻微反光特性。灯光布置采用三点布光方案，主光源从侧上方45度照射，突出壳体的曲面弧度与边缘高光，辅助光源补充暗部细节，避免阴影区域死黑，背景采用浅灰色纯色背景，将视觉焦点集中在前面板本身。整个设计过程中反复调整曲面的曲率连续性，确保外观曲面顺滑无突兀折角，同时所有结构特征都预留了生产工艺的容错空间，既满足手持设备的外观审美需求，也具备实际量产的结构可行性，可直接用于后续的模具开发与手板打样验证。
