三点压紧式快速夹钳扩展款结构

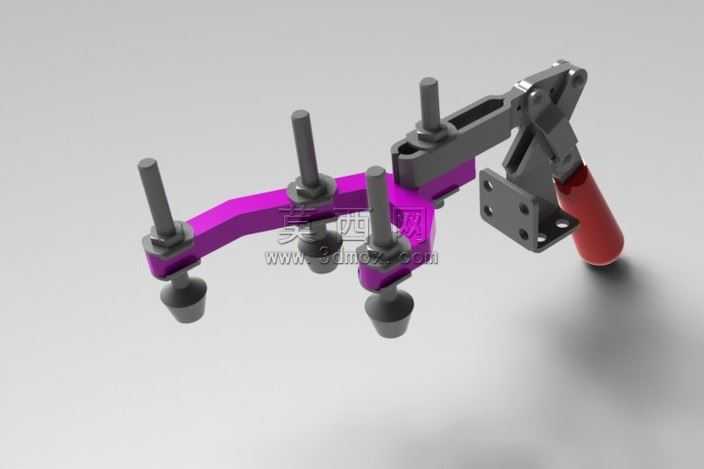

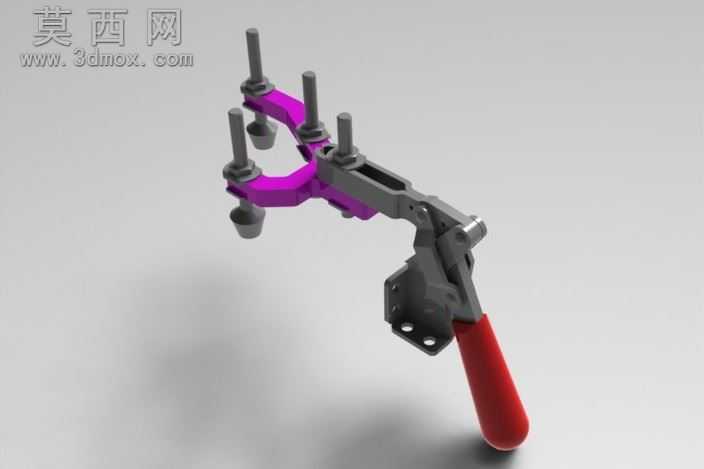

本作品为三点压紧式扩展款快速夹钳的三维建模成果，建模过程中严格遵循机械加工工装夹具的实际尺寸比例，对夹钳的每一处结构细节都做了精准还原。建模阶段先从夹钳的底座安装结构入手，绘制带安装孔的L型固定基座，确保基座的安装孔位、壁厚、折弯角度完全匹配实际工装的安装需求，再依次搭建肘节联动的连杆传动结构，对铰接处的销轴、转轴配合间隙做了符合机械装配公差的参数设置，保证模型能够模拟真实夹钳的开合锁紧动作。夹钳的操作手柄部分采用符合人体工学的弧形设计建模，还原了红色防滑握套的包裹结构，握套表面做了细微的防滑纹理建模处理，提升渲染后的真实质感。夹钳的扩展压紧臂部分是本款夹钳的核心设计亮点，区别于普通单压头快速夹钳，本款在夹钳的输出端设计了分叉式三压头结构，三个压头呈三角分布，每个压头都配有独立的可调压紧螺杆与橡胶压头，建模时对螺杆的外螺纹、压头的橡胶缓冲垫结构都做了精细化建模，螺纹牙型、橡胶垫的锥面接触结构都清晰可辨。材质渲染阶段，夹钳的金属主体部分采用哑光喷塑金属材质，还原工装夹具常用的金属表面处理效果，紫色的扩展压紧臂做了亮色烤漆材质区分，红色手柄握套采用哑光软胶材质，金属铰接销轴部分做了亮面镀锌金属质感，底座部分采用灰铸铁哑光材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染出的效果图光影自然，结构层次分明，能够清晰展示夹钳的联动结构与三点压紧的布局特点。设计思路上，这款扩展夹钳针对需要多点同步压紧的工装场景设计，利用肘节机构的死点锁紧原理实现快速压紧与松脱，三个独立可调压头能够适配不同高度差的被压紧工件表面，避免单点压紧导致的工件翘起、压装不牢问题，相比普通单头夹钳，压紧稳定性更强，装夹效率更高，适合在焊接工装、装配工装、检测工装中用于薄板类、异形件类工件的快速固定。
