气缸驱动头推式气动喷雾装置结构

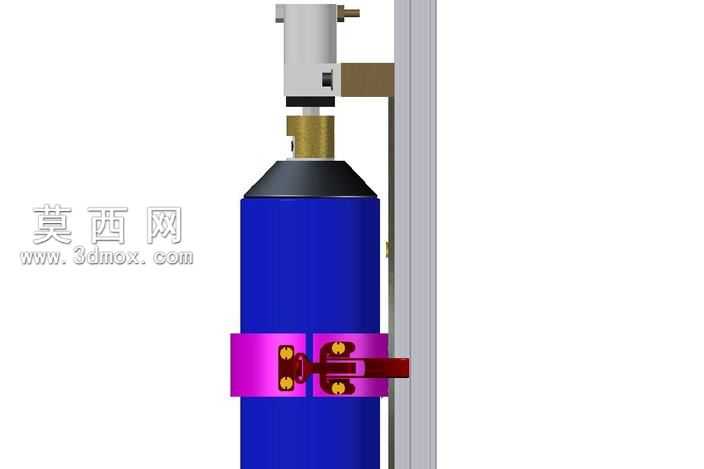

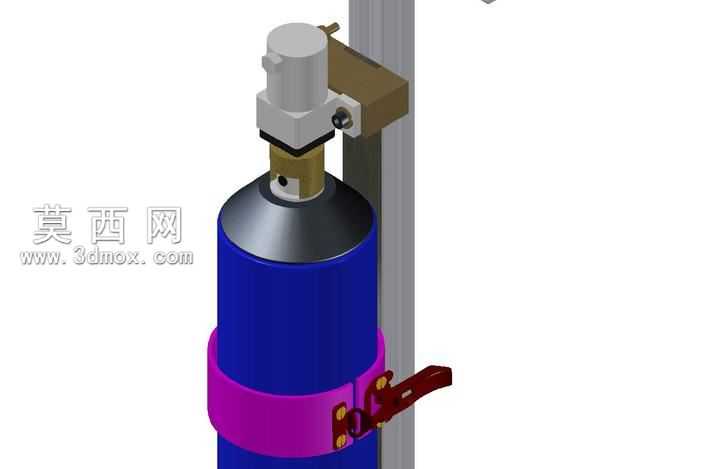

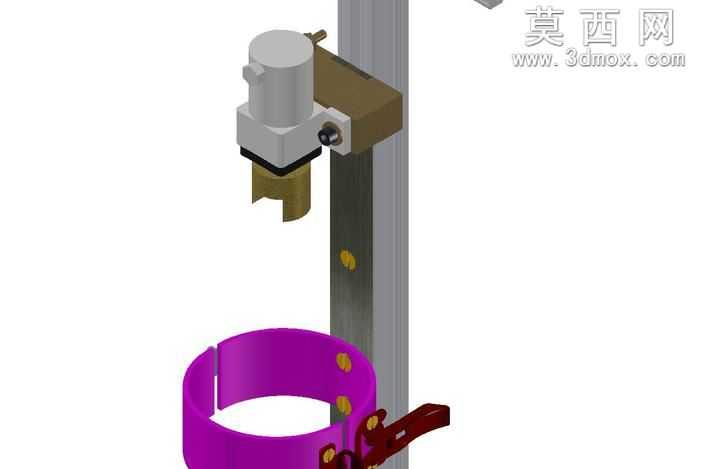

本作品为气缸驱动的头推式气动喷雾装置三维建模成果，建模过程严格遵循机械设计的装配逻辑与尺寸规范，首先完成核心储液罐体的基础建模，通过回转特征构建罐体的柱形主体与弧形封头结构，精准还原罐体的壁厚参数与端口连接尺寸，为后续部件装配提供准确的基准定位。针对顶部的气动驱动头部分，采用拉伸、切除与倒角特征组合建模，还原驱动阀体的阶梯轴结构、进气接口的螺纹细节以及阀芯的运动配合间隙，确保驱动部件与罐体端口的同轴度符合装配要求，避免后续运动仿真中出现干涉问题。罐体固定结构部分，分别构建了立式安装导轨、环抱式固定抱箍以及快拆式锁紧卡扣，抱箍采用柔性材质的视觉表现，通过曲面建模还原抱箍与罐体外壁的贴合弧度，锁紧卡扣部分还原了铰接转轴、锁止扳把的细节结构，清晰展示装置在立式安装场景下的固定方式与快拆操作逻辑。材质渲染阶段，为罐体主体赋予深蓝色哑光工程塑料材质，模拟工业级储液罐体的耐磨防护表层效果，顶部气动驱动头采用银灰色金属漆材质表现铝合金阀体的金属质感，固定抱箍赋予亮紫色硬质工程塑料材质，安装导轨赋予银灰色拉丝金属材质，锁紧卡扣赋予酒红色烤漆金属材质，通过不同材质的色彩与质感区分，清晰划分各个功能部件的边界，提升模型的辨识度。结构设计上重点还原了气动驱动的动力传递路径，顶部气缸的直线输出动作直接作用于罐体内部的喷雾阀芯，通过气压推动阀芯开启实现储液罐内液体的雾化喷出，整体结构省去了复杂的传动连杆，动力传递路径短、响应速度快，抱箍与快拆卡扣的组合设计既保证了罐体安装的稳定性，又可实现罐体的快速更换与补液操作，适配多种工业场景下的定点喷雾作业需求。建模过程中对所有配合面进行了间隙校验，确保驱动头与罐体的密封配合面、卡扣与抱箍的锁止配合面、导轨与安装支架的滑动配合面均符合机械装配公差要求，模型可直接用于装配演示、结构优化参考以及作业场景的可视化展示。
