通用电气发动机安装固定支架结构设计

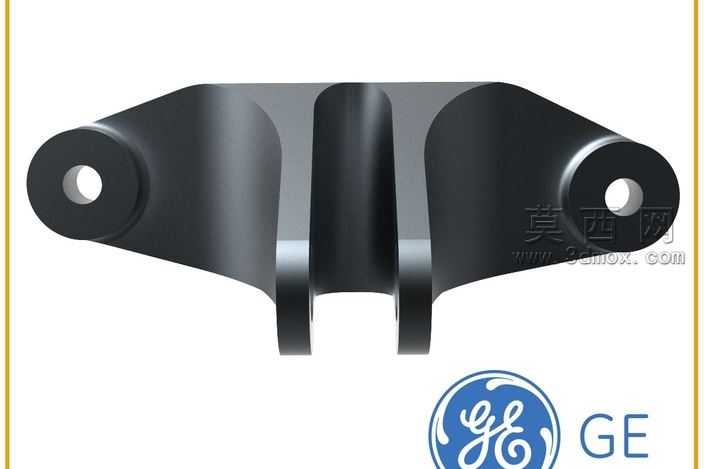

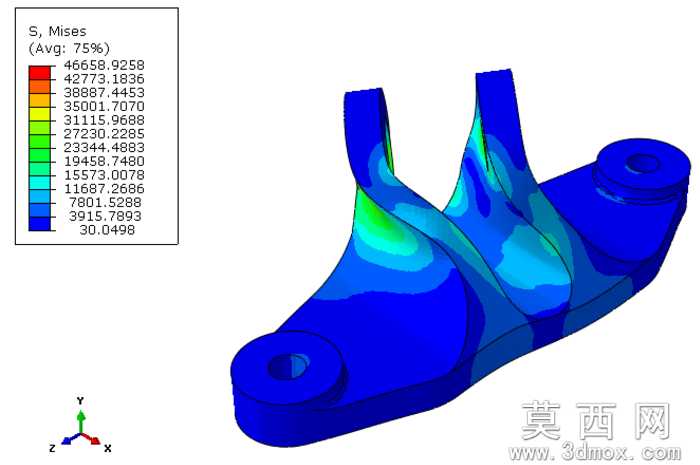

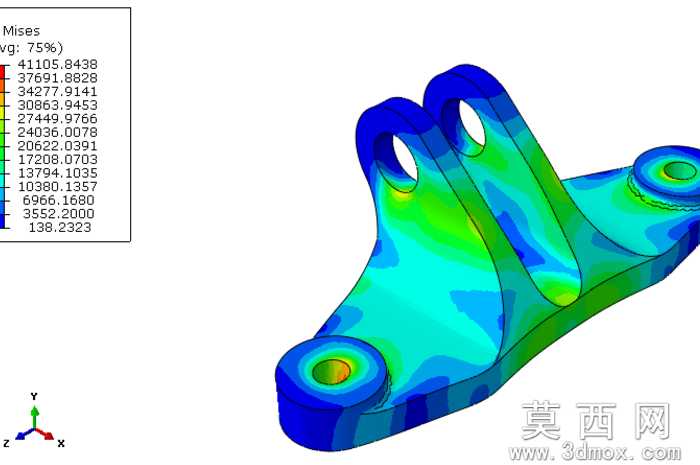

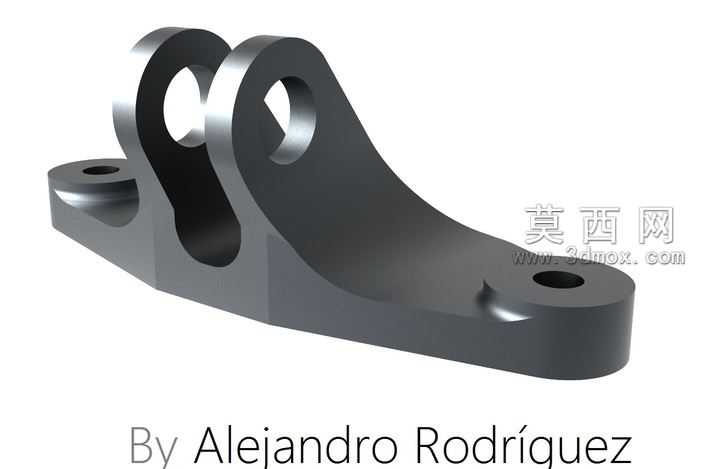

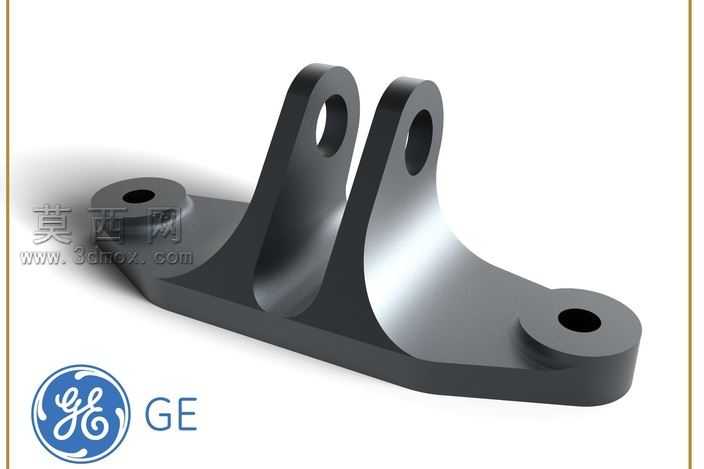

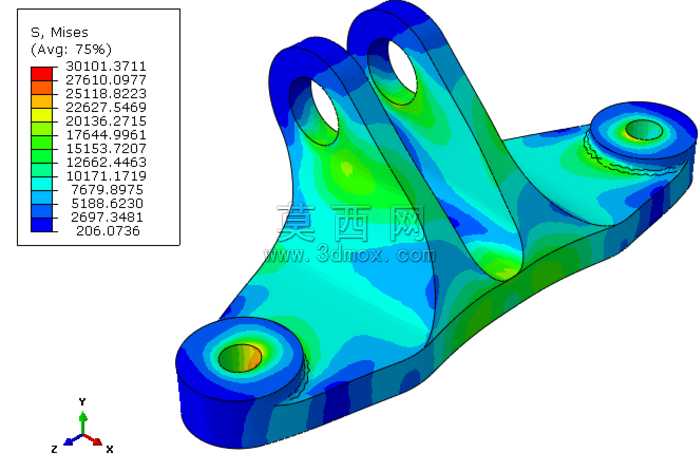

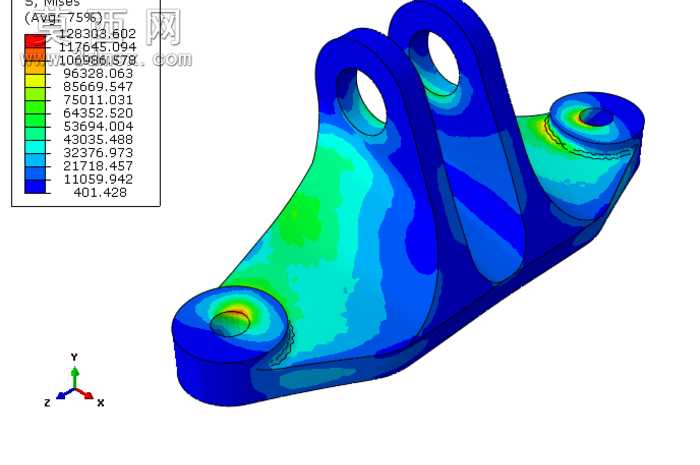

本模型为通用电气配套的发动机安装固定支架，在三维建模阶段首先完成基准坐标系的搭建，以支架底部安装平面为第一基准，对齐发动机安装点位的空间坐标完成整体轮廓的草绘布局，建模过程采用实体拉伸与拔模特征结合的方式构建底座主体，针对底座两端的安装孔位，先绘制孔位中心定位草图，通过同轴度约束保证孔位与安装基准的位置精度，孔口处做倒角处理避免安装时应力集中。上部的两个双耳支撑结构采用扫掠与筋板特征组合构建，支撑耳的内孔与底座安装孔保持严格的平行度公差，支撑耳与底座的过渡区域采用大圆弧平滑过渡，通过加厚筋板提升整体抗弯折性能，建模过程中同步完成多组负载工况下的结构校验，对应不同压力负载条件调整筋板厚度与过渡圆弧半径，规避应力集中风险。材质配置阶段选用铸钢材质预设，调整金属材质的粗糙度、反射率参数，还原铸钢件哑光金属质感，渲染阶段采用三点布光方案，主光源从侧上方打亮支架主体轮廓，辅光源补光弱化阴影死区，轮廓光勾勒支架边缘结构，清晰呈现支架的曲面过渡与孔位细节。整体结构采用一体化成型设计思路，底部为异形安装底板，三个安装孔位呈三角分布保障安装稳定性，上部双耳结构用于铰接发动机对应连接点位，支撑筋从底板延伸至耳片根部，将承重载荷均匀分散到底板整体区域，避免局部应力过大导致结构变形，模型完整还原了支架的所有安装特征、过渡结构与细节倒角，可直接用于装配验证、结构仿真与3D打印样件制作，适配发动机安装场景的承重与固定需求。
