北纬47.1度可调式赤道八字形日晷结构设计

做这个日晷模型的时候，最先卡壳的是纬度适配的结构逻辑，毕竟要对应北纬47.1度的使用场景，要是晷面角度做死，拿到当地根本没法对准真太阳时，误差会远超设计预期的5分钟阈值。一开始想过用整块L型支架直接铣出固定倾角，后来算上不同安装面的水平误差，还是改成了铰接式的角度调节结构，底座和立板之间留了微调的锁紧位，不用额外配垫片就能拧动调整倾角，在赤道区域能把主轴调到水平状态，到北极点附近也能切换到垂直姿态，适配不同纬度的使用需求。

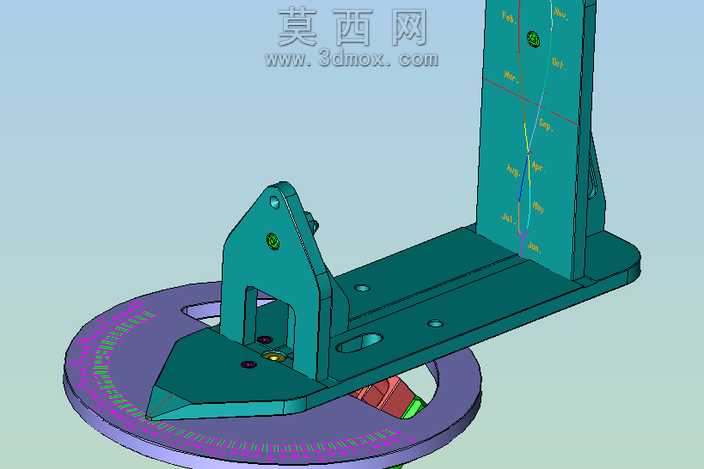

曲面处理上最费功夫的是底座的环形刻度盘，一开始直接用平面拉伸做刻度，渲染的时候发现刻度和盘面的贴合感很差，阳光照射下没有蚀刻的凹凸质感，后来把每一条刻度线都做了0.2mm的下沉凹槽，边缘倒了极小的圆角，既不会因为凹槽太深积灰，也能在光影下形成清晰的刻度阴影，读时的时候不用凑得很近就能看清分度。八字形的时差曲线刻在立板上的时候，特意把曲线的拐点位置做了细微的凸起标记，对应全年时差最大的几个时间节点，用户对照的时候能快速定位修正值，不用反复核对曲线坐标。

装配逻辑上没做多余的紧固件，大部分配合用的是卡扣和定位销，晷针的安装位做了锥形沉孔，插进去之后不会因为轻微晃动出现偏移，毕竟日晷的晷针只要偏1度，计时误差就能拉大到十几分钟。底座的底部留了三个可调支脚的安装位，模型里虽然没把支脚做全，但接口的尺寸和螺距都按标准五金件留好了，实际加工的时候直接买现成的铜质调平脚就能拧上，不用二次打孔攻丝。

材质调试的时候特意选了哑光的深青绿色做主体金属质感，没有用亮面镀铬的效果，亮面材质在太阳下会形成反光眩光，反而会干扰晷针影子的辨识度，哑光涂层的反光率控制在15%左右，既能凸显金属件的厚重质感，又不会让多余的反光盖过影子的轮廓。刻度盘用了偏紫的磨砂金属色，和主体形成柔和的色彩区分，不用靠颜色跳脱就能让用户第一眼注意到读时区域。

整个结构没有做多余的装饰性凸起，所有的加强筋都设在立板的背面，正面看过去线条干净利落，不会因为筋位的影子干扰晷针的投影。实际用的时候只要把底座调平，松开锁紧螺丝把立板倾角调到当地纬度，对准北极方向就能直接读时，时差修正直接对照立板上的八字曲线加减对应分钟数就行，比普通固定倾角的赤道日晷适用范围广很多，加工的时候所有零件都能通过铣削和线切割完成，不用开特殊模具，小批量制作的成本也能压得很低。
