带移动发电机组的新型柜式拖车结构设计

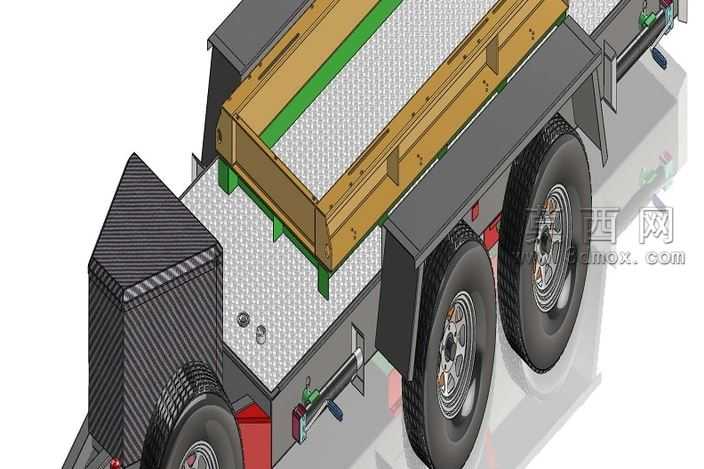

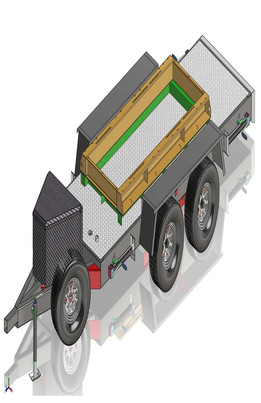

做这个带移动发电机组的柜式拖车模型时，最先敲定的是装配逻辑视角的设计思路，毕竟这类拖挂设备最容易出问题的就是动态工况下的部件干涉、载荷偏移，不能只摆个静态样子。一开始画底盘框架的时候，没直接用通用拖车的等距横梁布局，特意把发电机组安装位的横梁做了加密，还在安装面预留了12mm的减震垫安装沉台，毕竟发电机运转时的持续振动要是直接传导到车架，不光紧固件容易松，拖行时的共振还会影响轮胎的抓地力。轮组部分选了双胎并装的结构，建模时特意把轮拱的内轮廓往外扩了15mm，之前做同类模型时踩过坑，留的间隙太小，模拟满载颠簸行程时轮胎会蹭到轮拱内衬，这次直接把干涉检查的阈值调到了极限压缩行程下留8mm安全间隙，连轮胎的动平衡配重块位置都做了避让，不会在转向极限角度下刮到车架侧梁。那个柜式承载舱的固定结构没选常见的焊接一体式，做了可快拆的螺栓连接位，舱体底部的定位销和车架上的销孔做了H7/h6的配合公差模拟，装配时能直接卡入定位不用反复调整位置，舱体侧面的绿色防滑衬板建模时特意做了微凸的防滑纹理，不是平铺贴图凑数，纹理高度设为1.2mm，刚好能在放置柜体时增大摩擦力，不会因为急刹出现舱内滑移。车架前端的三角牵引架没做等厚钢板，在牵引销连接的受力点做了局部加厚，还加了两个三角加强筋，之前算静载荷的时候发现这个位置的应力集中系数比其他位置高37%，加厚之后能把应力分散到两侧纵梁，不会出现牵引端断裂的风险。材质调试的时候，车架的金属部分没直接用亮面钢材材质，给轮拱外侧加了碳纤维纹理的包覆材质，发电机组的外罩做了磨砂黑的金属质感，轮胎的橡胶材质调了轻微的做旧效果，胎纹缝隙里加了极淡的泥渍质感，不会像全新展品那样脱离实际使用场景。调试装配关系的时候，特意把发电机组的燃油箱、检修口的位置都留了足够的操作空间，打开侧护板就能直接摸到机油尺和燃油加注口，不用拆其他附属部件，毕竟这类移动发电拖车经常要在户外应急场景使用，维护便利性是很核心的设计点。整个模型做下来，没有为了好看加多余的装饰件，每一处结构都对应实际使用的需求，不管是用来做结构验证还是实训教学，都能清晰看到拖车载荷分布、部件配合的设计逻辑，不会出现华而不实的结构。
