外带冰勺十型腔注塑模具结构设计

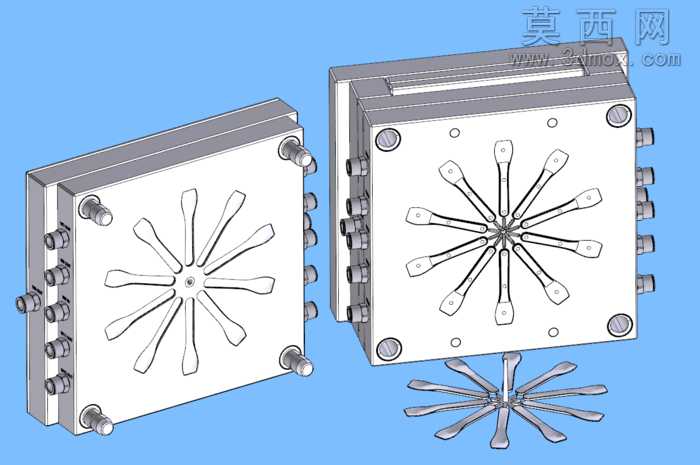

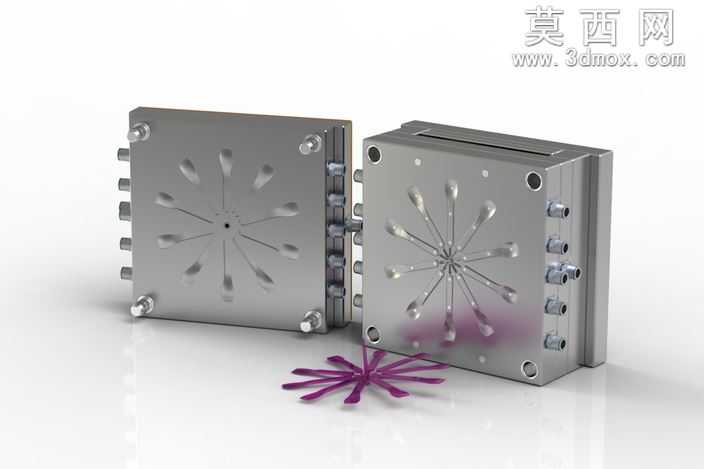

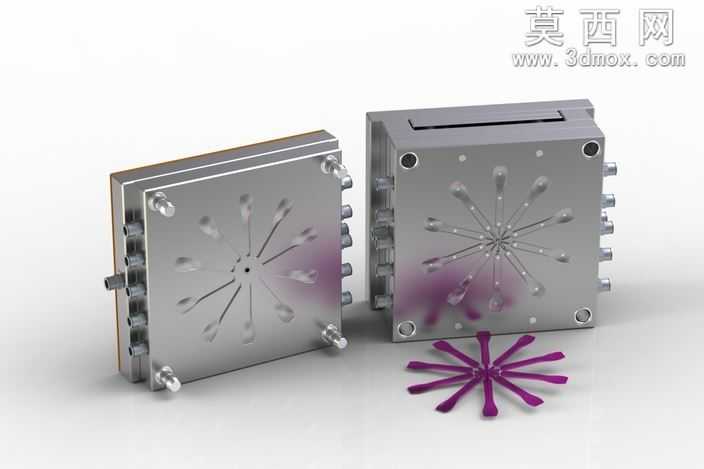

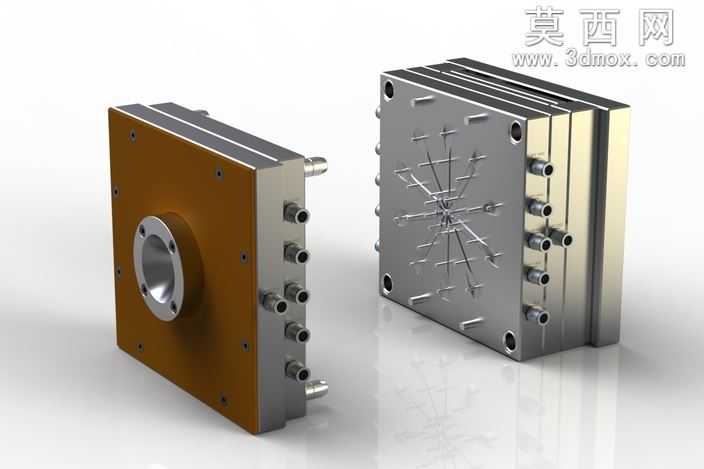

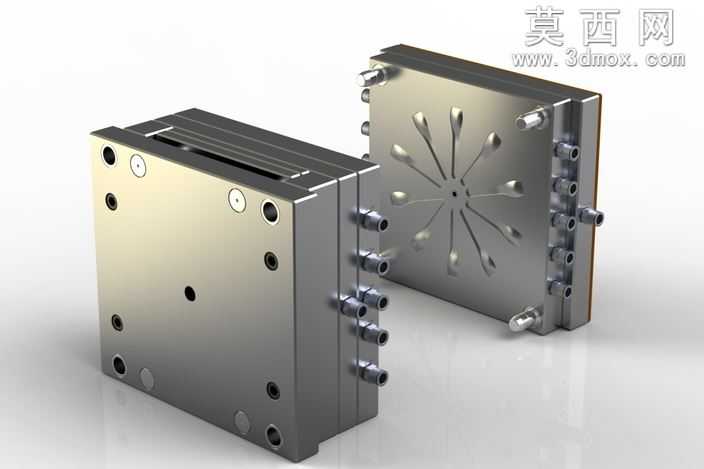

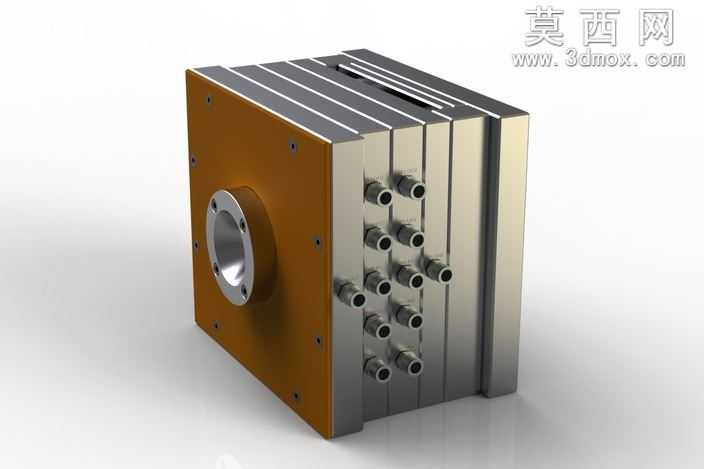

本作品为外带冰淇淋勺子的10型腔注塑模具三维设计成果，整体建模过程严格遵循注塑模具设计规范，在三维建模环境中完成了整套模具的全参数化搭建。建模阶段首先针对冰淇淋勺子的薄壁、带弧度勺头及细长勺柄的产品特征，完成了产品的收缩率补偿设置，将塑料成型收缩参数精准匹配常用食品接触级PP材质的成型特性，确保后续成型尺寸精度。整套模具采用一模十腔的放射状型腔排布设计，以模具中心为原点呈辐射状均匀布置十个成型型腔，这种排布方式既可以保证注塑过程中熔料从中心主浇道向各型腔流动时的流道长度一致，最大化实现各型腔的填充平衡，减少不同型腔产品的成型质量差异，同时也能有效缩小模具整体外形尺寸，降低模具钢材的用料成本。模具结构包含定模固定板、定模板、动模板、动模垫板、顶出机构、冷却系统、导向定位机构等完整注塑模组件，建模过程中对每一块模板的螺丝孔、冷却水道孔、导柱导套安装孔都做了精准的布尔运算处理，所有配合面都预留了合理的公差间隙，完全符合实际模具加工的工艺要求。冷却系统采用环绕式水道设计，在定模和动模侧分别布置了多层循环冷却水路，水路接口采用标准的快插接头结构，能够保证模具在连续注塑生产过程中快速均匀带走热量，缩短成型周期，减少产品因冷却不均产生的翘曲变形。顶出机构采用顶杆顶出结构，针对每个勺子产品的结构特征，在勺柄末端和勺头边缘位置合理布置顶杆点位，避免顶出过程中产品出现顶白、顶穿等缺陷。导向定位系统除了常规的四角导柱导套结构外，还在模具中心位置增设了精定位结构，保证合模过程中型腔的对位精度，避免产品出现飞边、错模等质量问题。作品同时完成了模具开模动作的模拟装配，清晰展示了开模过程中定动模分离、流道凝料脱出、产品顶出的完整动作流程，所有零部件之间不存在干涉问题，整套模型结构完整，细节丰富，可直接用于模具设计参考、数控加工编程以及注塑成型工艺教学使用。材质渲染阶段，模具主体金属部件采用了模具钢的磨砂金属材质，还原了真实模具的金属质感，冷却接头、螺丝等标准件采用了发黑或镀锌的对应材质表现，成型出的冰淇淋勺子产品采用半透明的彩色塑料材质，直观展示了模具的最终成型效果。
