可拆装式C型快速夹钳虎钳结构设计

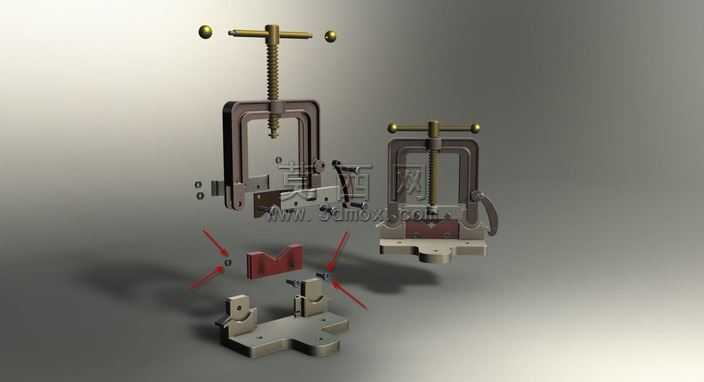

做这个夹钳模型的时候，我特意从装配逻辑视角切入，没直接照着现成虎钳抄结构，而是把整个夹紧单元拆成了独立可拆分的功能模块，方便后续做装配实训演示。一开始画丝杆部分的时候，本来想直接用标准件库调用现成梯形丝杆，后来发现要配合顶部的T型摇手做受力展示，就重新调整了丝杆的螺距参数，把螺纹收尾处做了退刀槽处理，避免装配的时候和上横梁的螺纹孔出现干涉，摇手两端的金属球头也没做死固定，留了微小的转动间隙，模拟真实使用时的顺滑手感。C型钳身的框架部分，一开始壁厚设得太薄，渲染的时候总显得单薄没质感，后来把受力集中的拐角处做了圆弧过渡加厚，既避免了应力集中的结构问题，也让金属材质的光影转折更自然，不会出现生硬的棱角反光。底部的定位基座我加了两个快拆定位销，和钳身的连接没有用一体成型，而是做了可分离的卡槽结构，配合下方的V型夹紧块，能实现不同尺寸工件的装夹适配，V型块的接触面我特意做了细微的防滑齿纹理，没有做光滑平面，还原真实夹具的防滑设计。中间的活动压块部分，一开始和丝杆的连接是直接硬接触，后来加了一个万向转动的压头结构，就算工件表面有轻微倾斜，压头也能自动贴合，不会出现压不实的情况。做爆炸视图展示的时候，我把每个零件的拆分方向都顺着实际装配的拆卸路径调整，没有随便乱摆位置，箭头标注也对准了每个零件的装配配合面，能很直观看到每个部件的安装顺序。材质调试的时候，钳身主体用了哑光铸铁材质，压块和基座部分做了发蓝处理的金属质感，丝杆和摇手用了亮面镀铬的材质区分，光影打光的时候特意从侧上方打主光，把零件之间的装配缝隙和结构层次都照出来，不会让所有零件糊成一团。整个模型没有做多余的装饰结构，所有凸起和凹槽都有实际的功能作用，不管是用来做工装夹具的教学演示，还是做五金工具的结构参考，都能清晰看到每个部件的配合关系，拆开就能明白夹紧力是怎么从摇手传递到工件上的，不会出现看不懂结构的情况。
