0-200mm行程钢制工业钻床虎钳

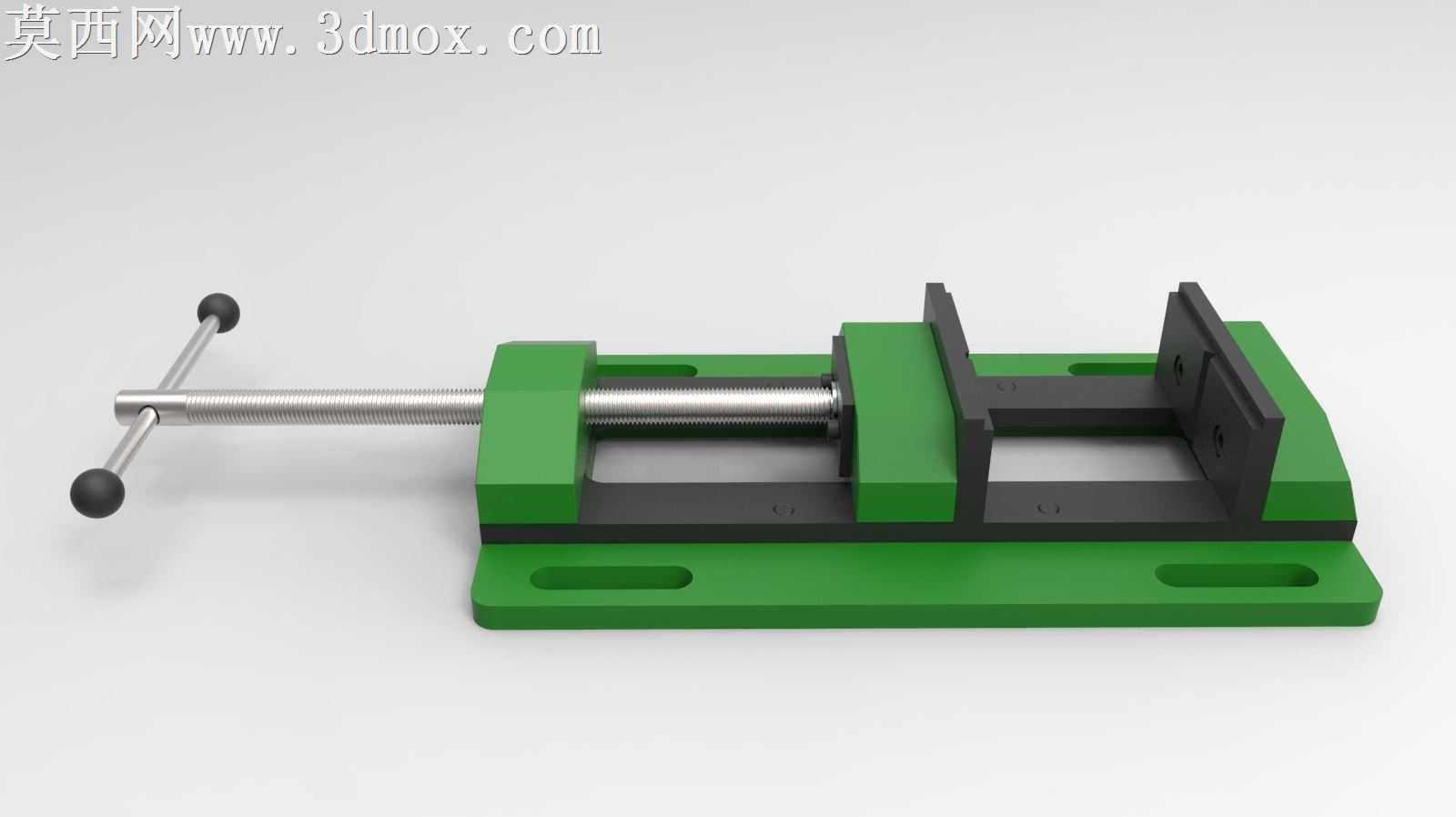

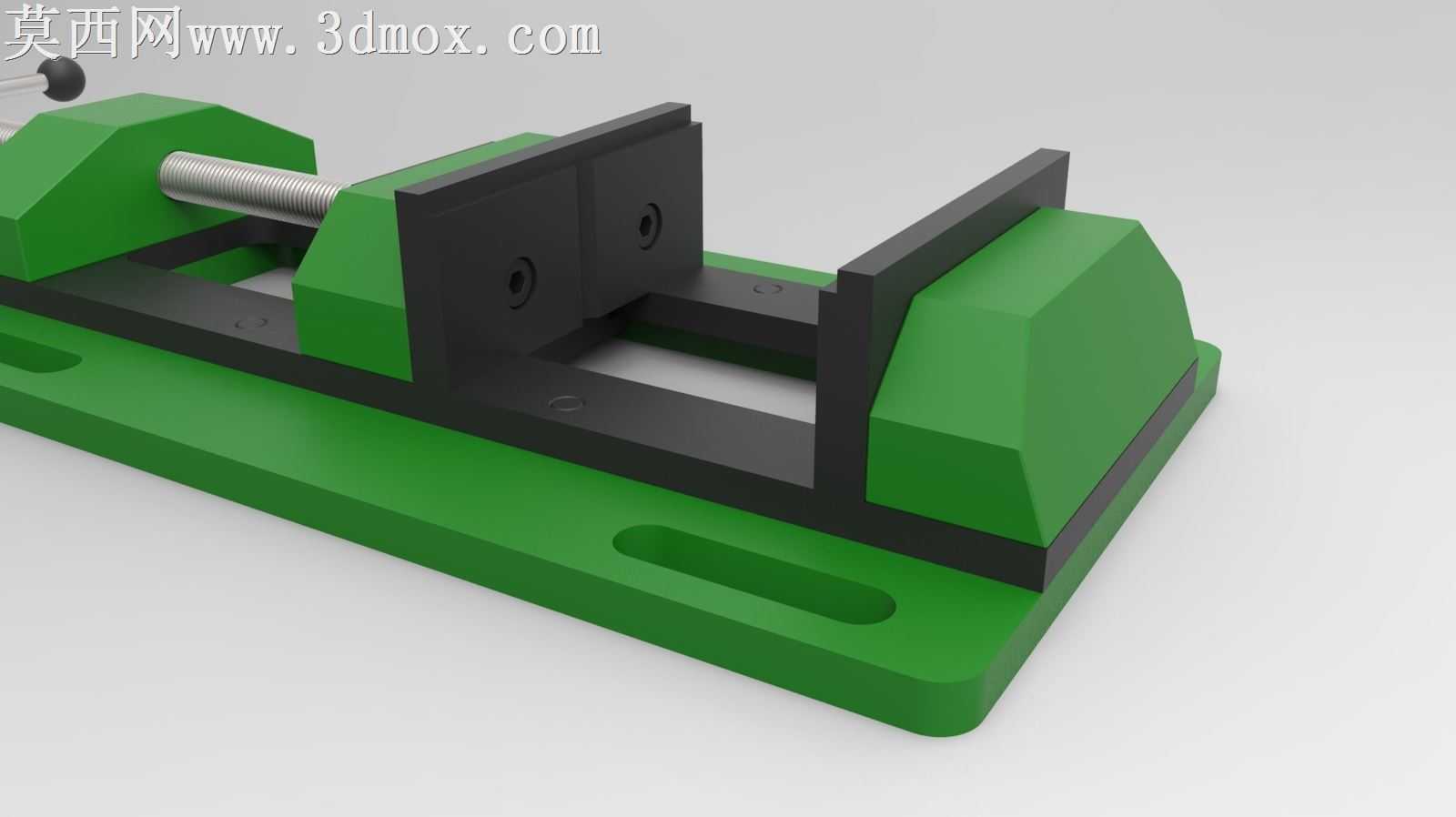

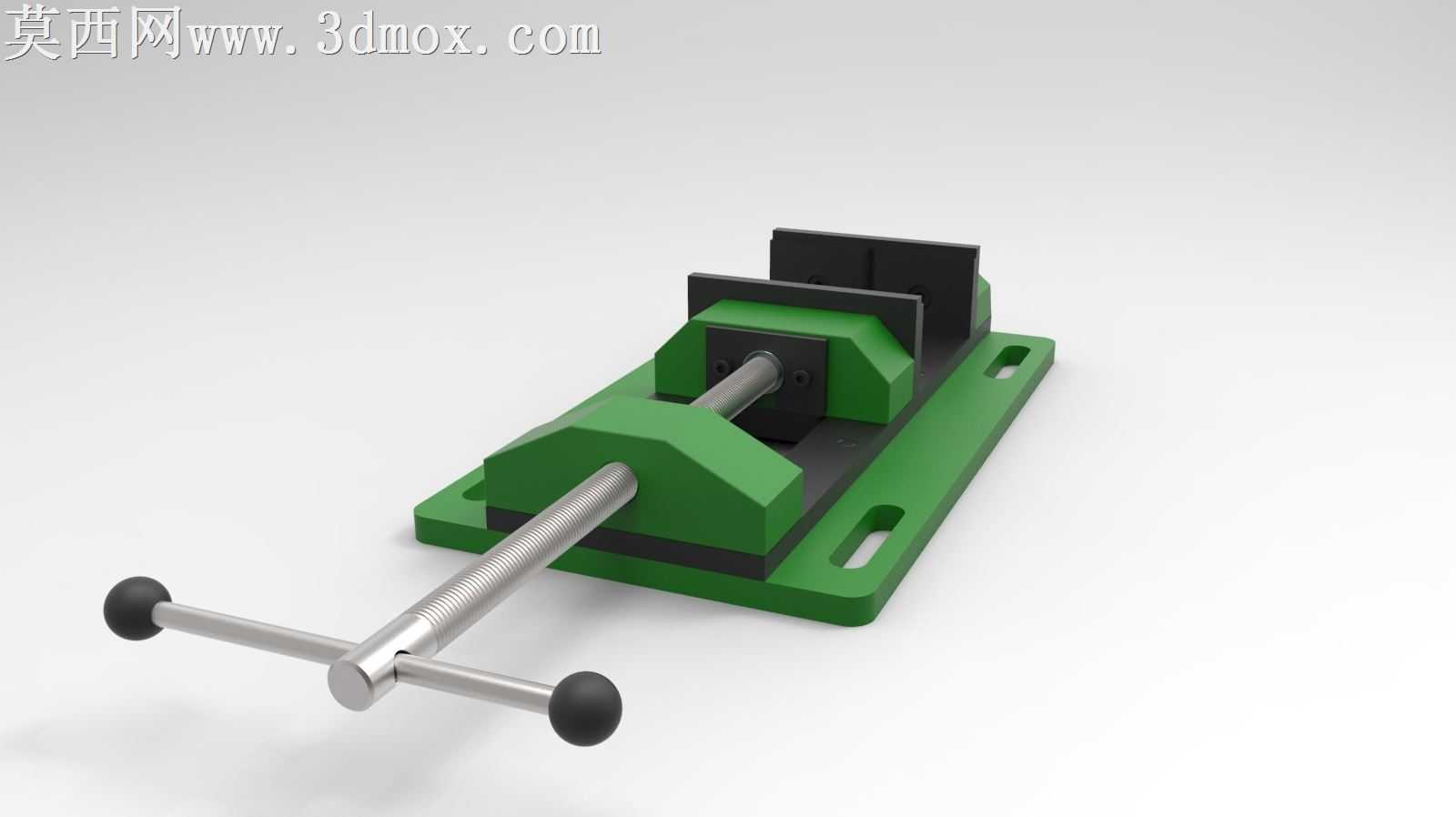

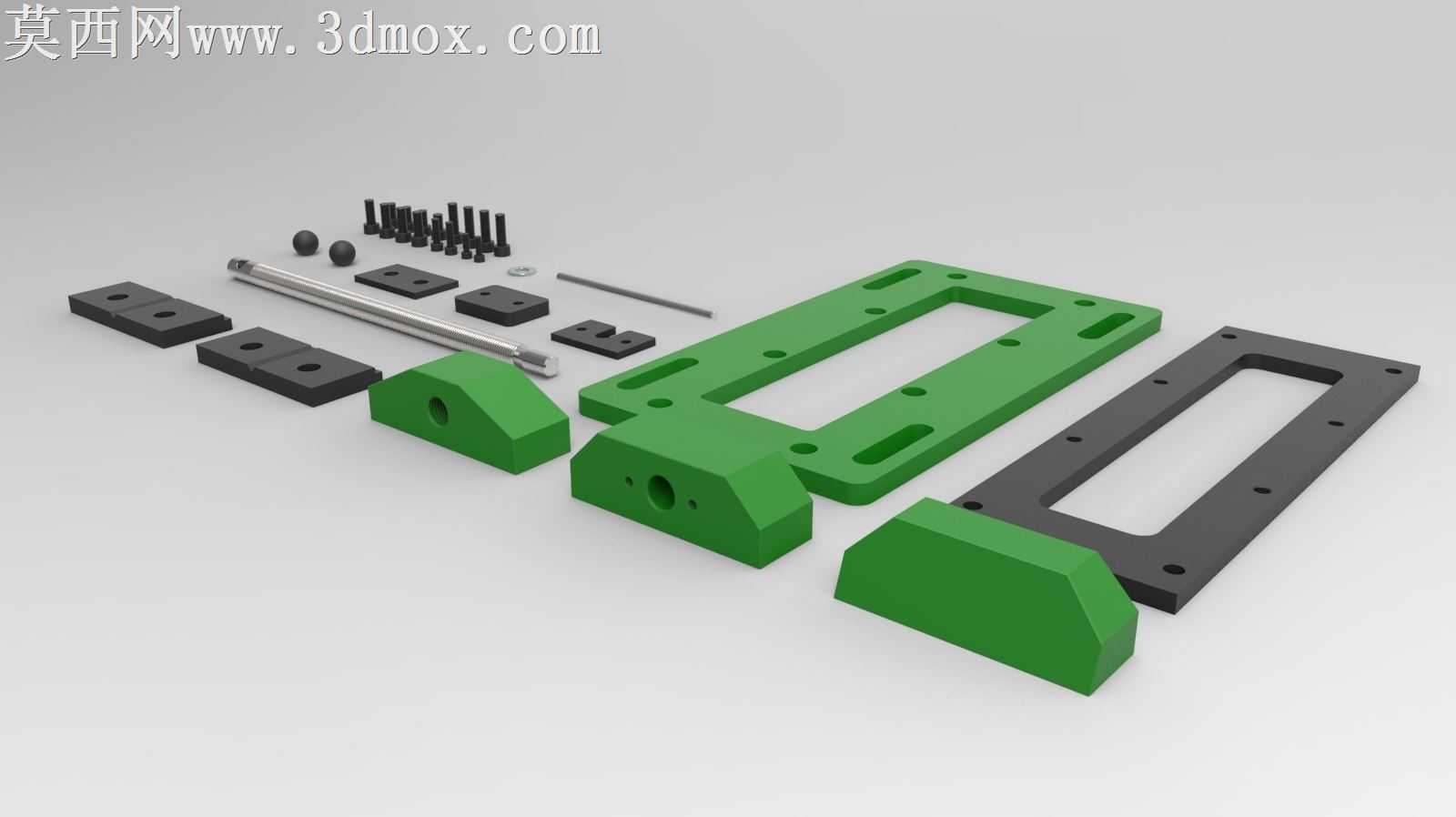

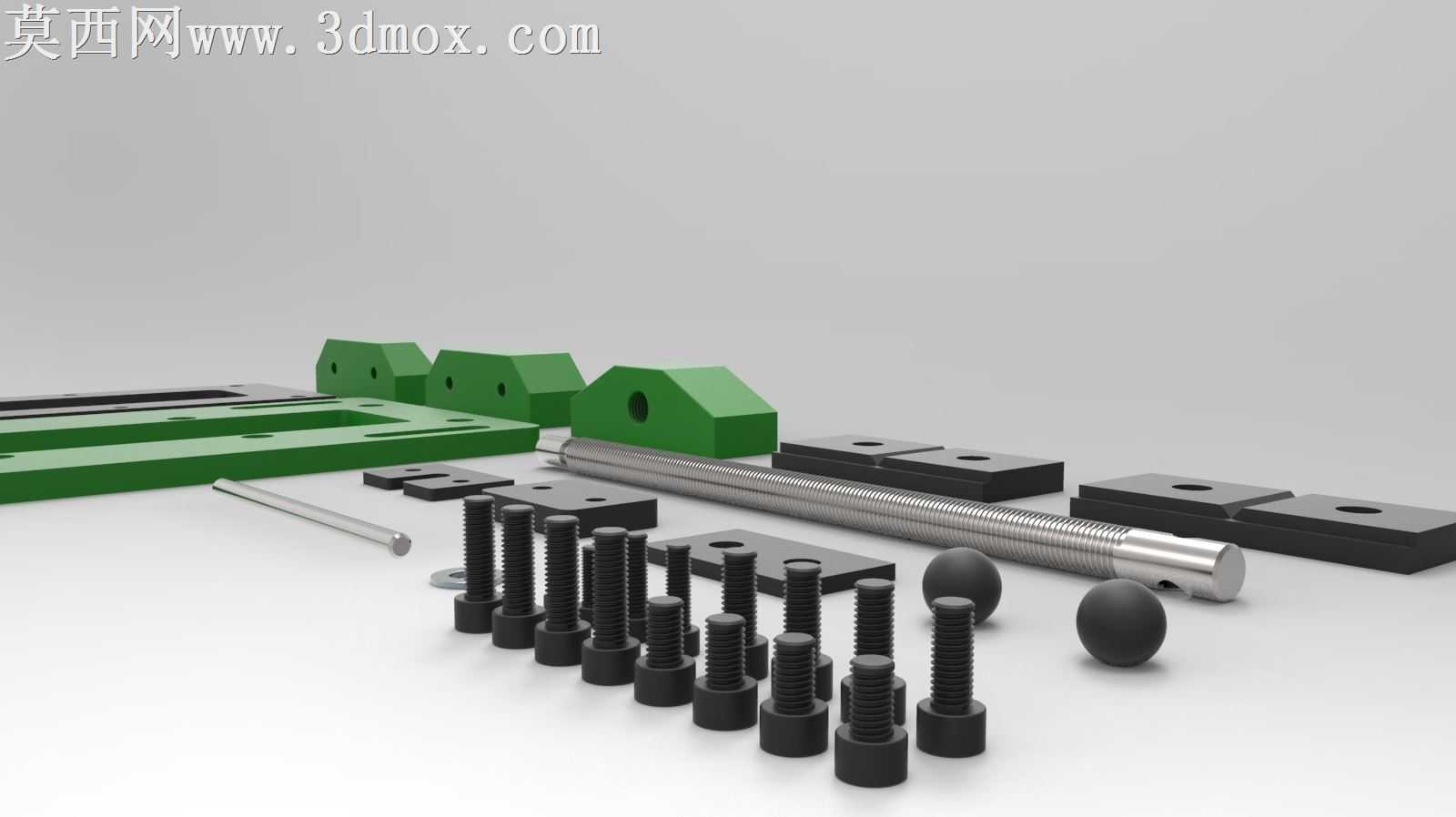

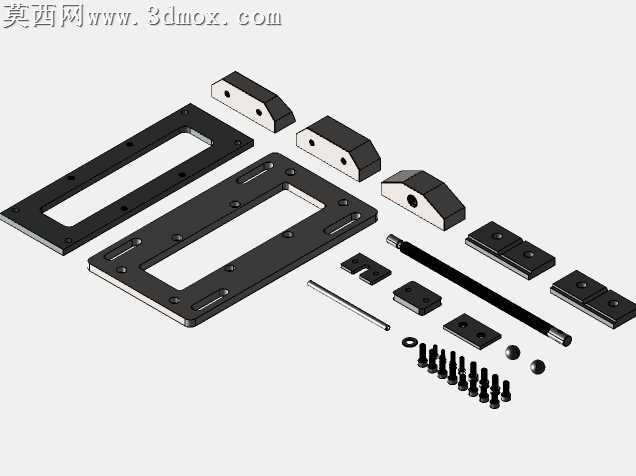

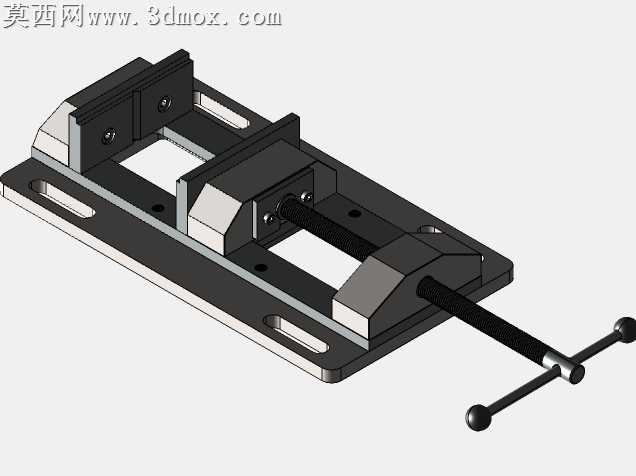

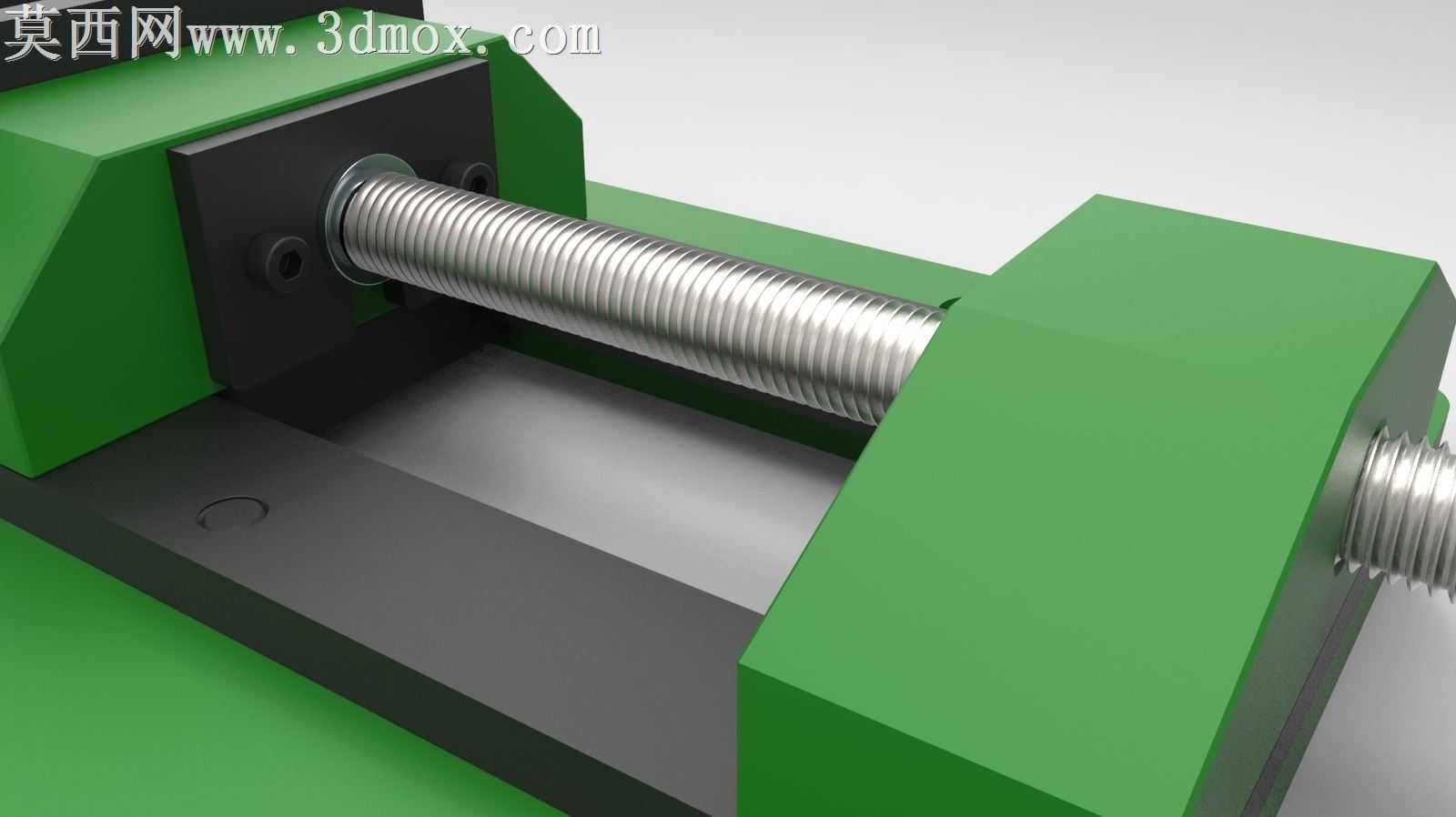

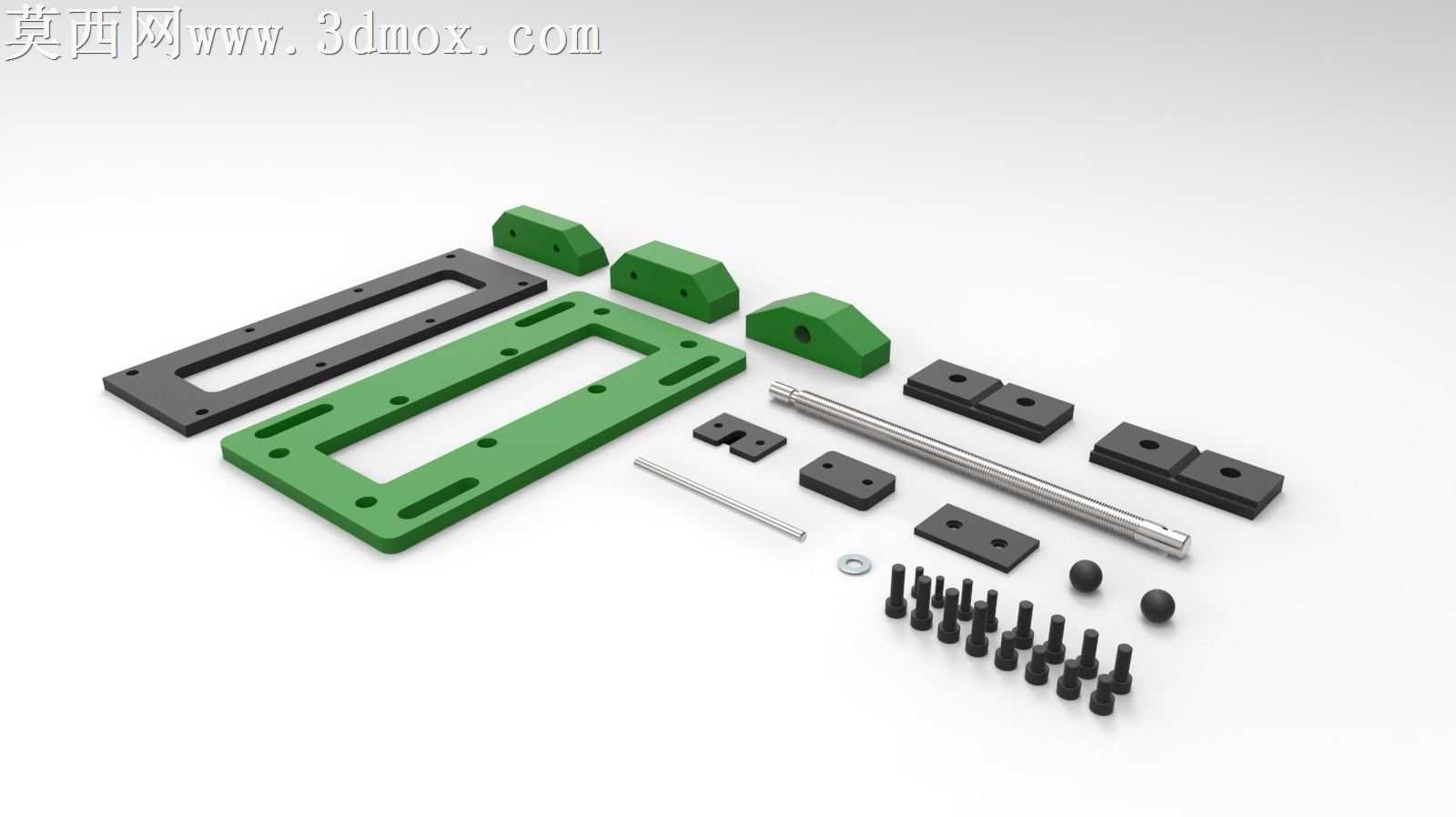

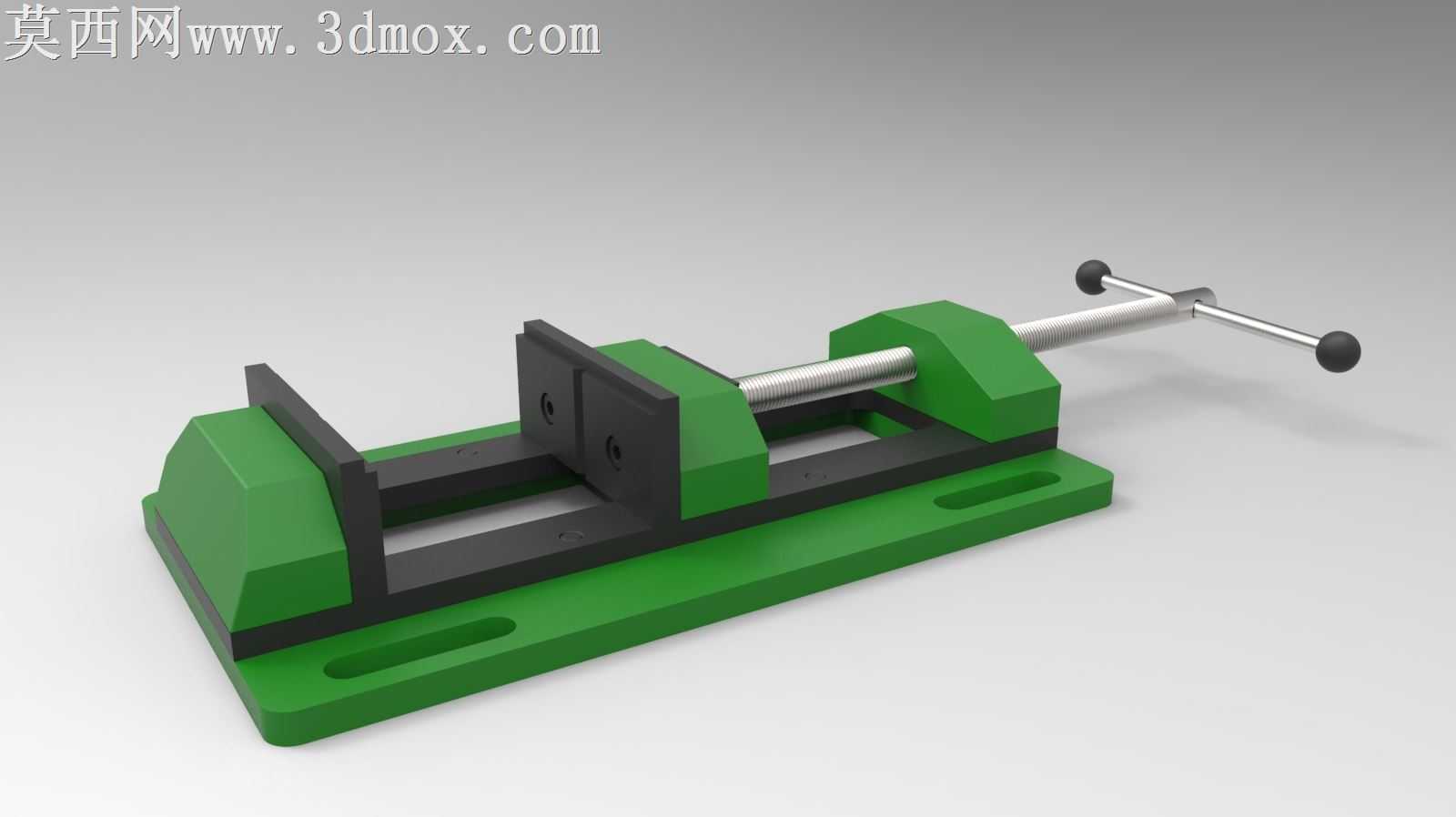

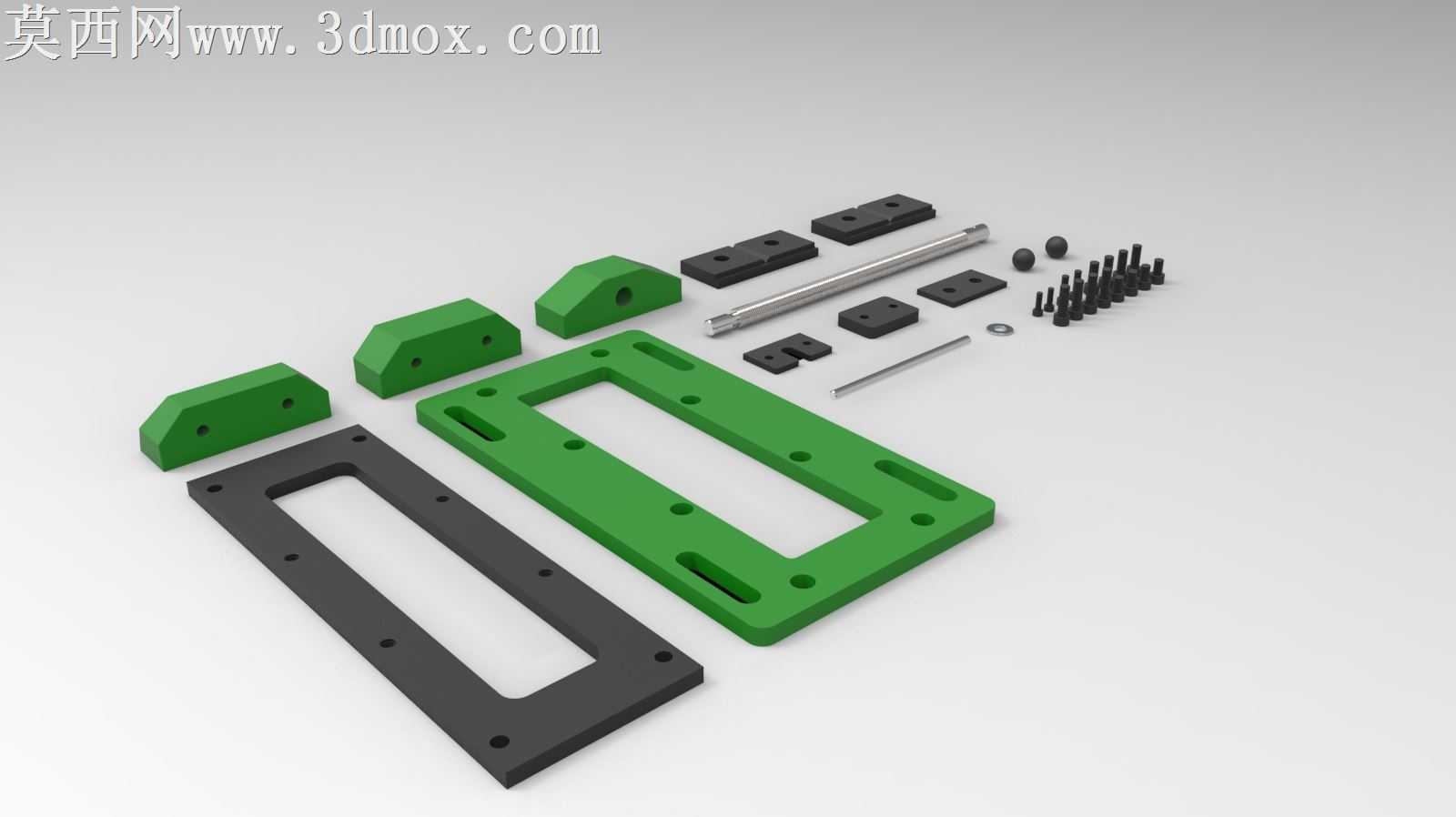

本作品为钢制工业钻床虎钳三维建模作品，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，在三维建模软件中完成全参数化零件搭建与整机装配。建模阶段首先完成底座主体的结构绘制，底座采用长条形钢制基座设计，预留两条平行的安装长槽，用于钻床工作台的螺栓固定，建模时精准还原槽体的倒角、安装沉孔细节，保证基座的结构强度特征与实物一致。其次搭建活动钳身与固定钳身结构，固定钳身与底座采用一体化建模逻辑，活动钳身与导轨滑动副做了精准的配合间隙还原，导轨部分采用燕尾式滑动结构，建模时还原了导轨面的粗糙度特征预留，保证滑动结构的运动逻辑符合实际机械原理。传动部分采用梯形丝杆传动结构，建模时还原了丝杆的梯形螺纹牙型、丝杆与活动钳身的配合螺母结构、端部的止推轴承限位结构，以及操作端的T型手柄结构，手柄两端的防滑球头、手柄杆与丝杆的垂直装配关系都做了精准还原，丝杆的行程严格控制在0-200mm区间，符合产品的夹持范围参数。材质与渲染阶段，主体结构件采用磨砂喷塑绿色工业漆材质，调节丝杆、操作手柄采用镀铬亮面金属材质，钳口夹紧块采用发黑处理的高碳钢材质，不同材质的粗糙度、反光度、金属度参数都经过反复调试，渲染时采用工业产品常用的柔光顶光加侧补光方案，弱化生硬阴影，突出虎钳各部分的结构轮廓与材质差异，同时还原了钳口位置的交叉防滑齿纹细节，保证夹紧工作面的特征清晰。设计思路上，该虎钳面向钻床钻孔加工的工件夹持场景，整体结构兼顾刚性与操作便捷性，建模时充分考虑了实际加工的装配公差，所有零件的配合关系都符合机械设计手册的公差要求，既保证了外观还原度，也具备结构合理性，可用于工装教学演示、钻床工位布局仿真、加工场景渲染等用途，各零件可单独导出用于工程图生成、3D打印验证等后续环节。
