自行车车把双块式橡皮锁紧帽结构设计

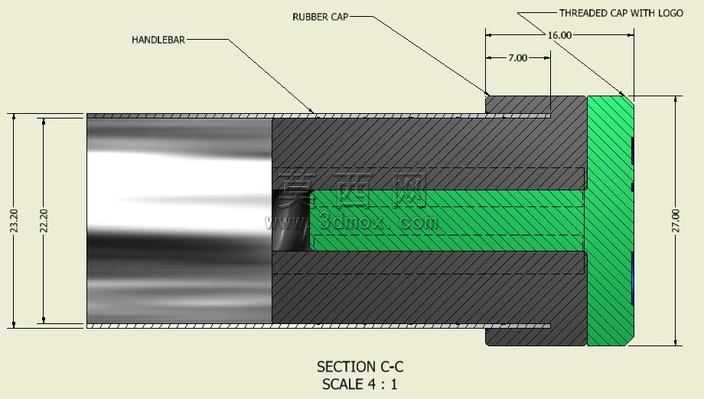

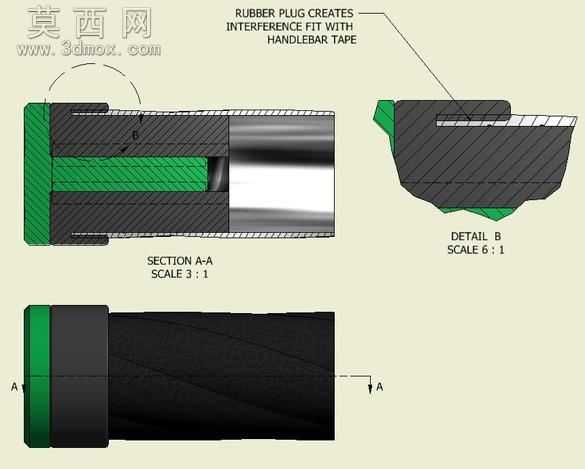

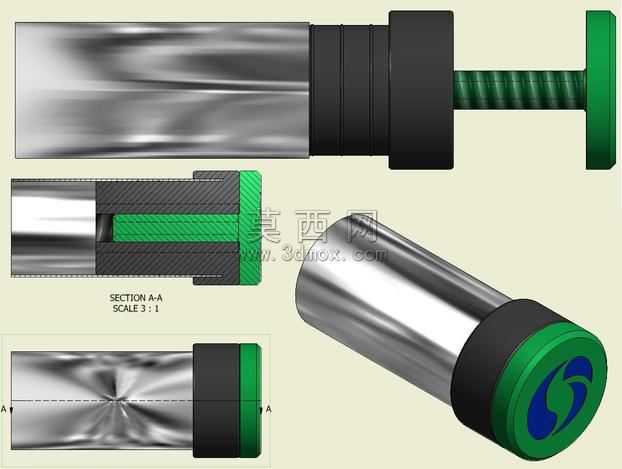

做这个橡皮帽结构的时候，最先卡壳的是橡胶件和金属螺杆的配合公差，一开始按常规橡胶密封件的过盈量设了0.3mm，装配模拟的时候直接把外层金属套筒撑出了细微变形，后来反复调了三次配合参数，把过盈量控制在0.12mm，既保证橡胶塞和车把内壁的干涉贴合能产生足够摩擦力，又不会让外层金属件出现应力集中。建模的时候特意把橡胶塞做成分体两块的结构，不是图省事做整段，是考虑到实际装车的时候，整段橡胶塞穿进车把管的时候容易因为管壁焊缝的细微凸起卡滞，分成两块的话，前块先导入定位，后块顺着螺杆推进压紧，哪怕车把内壁有轻微的加工瑕疵，也能顺利装到位。尾部的绿色镀锌旋钮做激光蚀刻标志的时候，特意在曲面建模阶段就把标志区域做了0.05mm的下沉处理，不是后期贴纹理凑效果，是实际加工的时候激光打标在微下沉的平面里，不会因为日常手摸摩擦把标志磨掉，边缘的圆角特意做了R1.2的过渡，握的时候不会硌手，旋转锁紧的时候指腹贴合的弧度刚好贴合指节的自然曲线。中间的螺纹段没有做全牙，靠近橡胶塞的位置留了8mm的光杆段，一开始做全牙的时候，模拟锁紧行程发现橡胶塞被螺纹牙刮出细碎的切屑，时间长了会积在螺纹缝隙里影响锁紧手感，留光杆段之后，橡胶塞推进的时候只会沿着光杆平滑挤压，不会被牙型切坏，使用寿命能提不少。金属套筒的外表面没有做花哨的纹理，就保留了金属拉丝的质感，渲染调试材质的时候特意把金属粗糙度调到0.18，反射强度压到0.6，不会像镜面那样晃眼，又能体现金属件的精致感，橡胶部分的材质调了半哑光的质感，邵氏硬度按实际使用的65度橡胶设的形变参数，挤压的时候能看到自然的鼓胀变形，不会像硬塑料那样失真。截面视图做3:1的放大比例也是特意安排的，能清楚看到内部绿色螺杆和黑色橡胶块的嵌套关系，两块橡胶块中间留的0.8mm间隙，是给锁紧时候的橡胶形变留的溢出空间，压到最紧的时候橡胶刚好填满间隙，和车把内壁完全贴合，不会出现锁紧后晃荡的问题。这个结构没做复杂的快拆结构，就是靠简单的螺纹推进挤压橡胶涨紧，好处是零件少，故障率低，哪怕用久了橡胶磨损，换两块橡皮塞就能继续用，不用整个换掉锁紧件，日常维护成本特别低，适配市面上绝大多数常规直径的自行车车把，只需要根据车把内径微调橡皮塞的外径尺寸就行，通用性很强。
