多工位集成式辊减速机结构设计

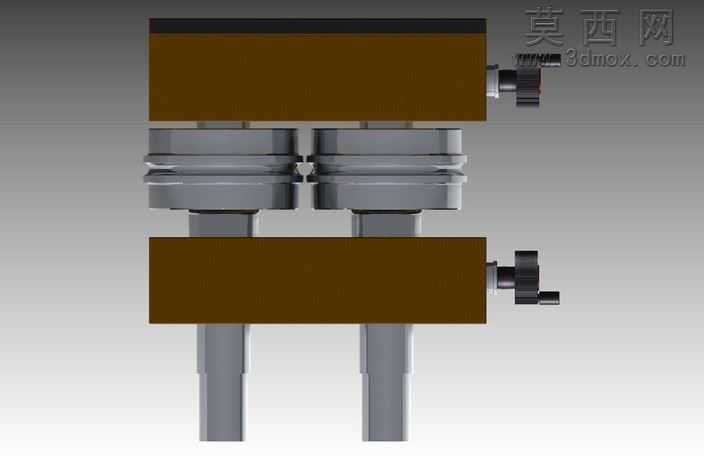

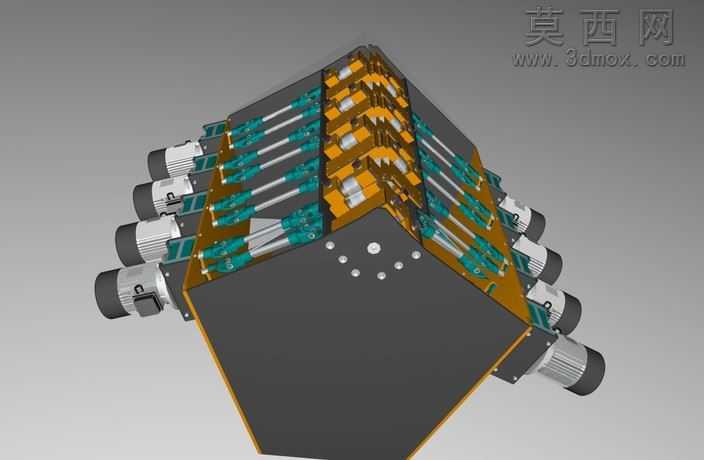

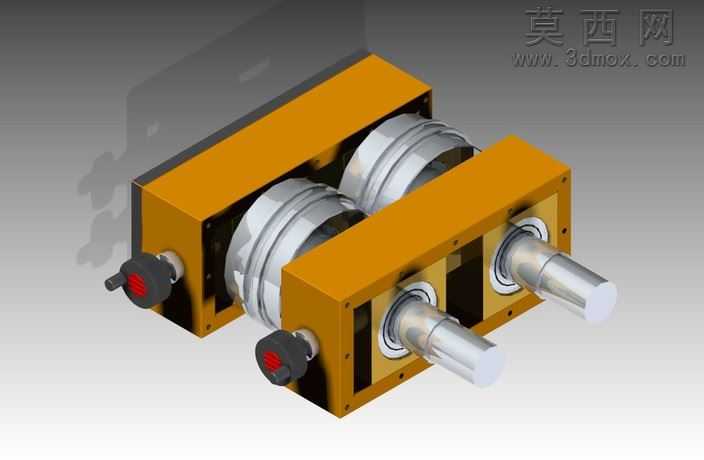

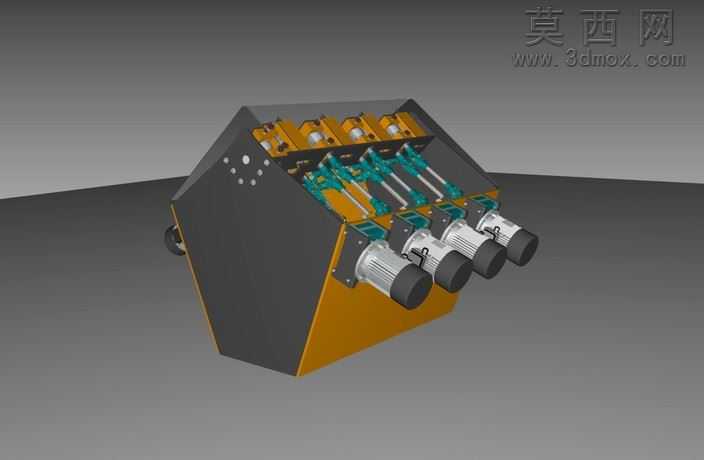

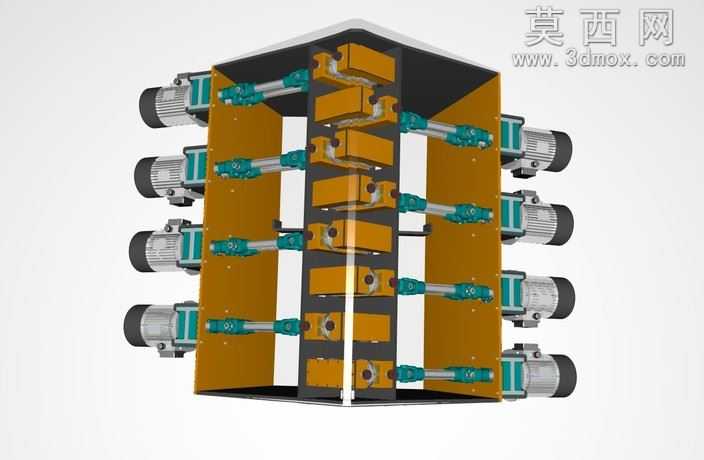

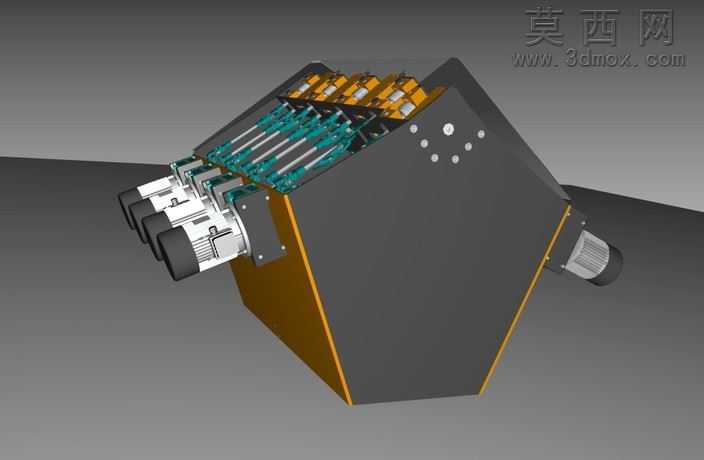

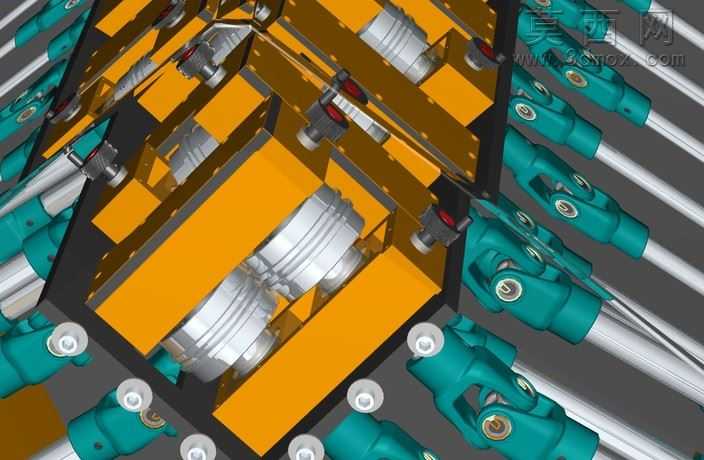

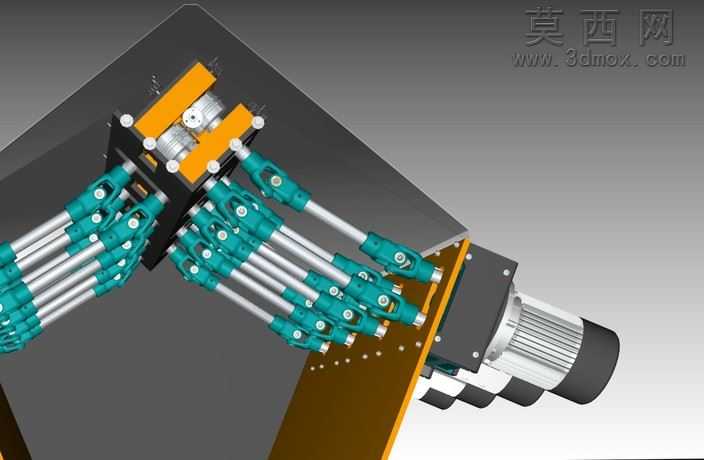

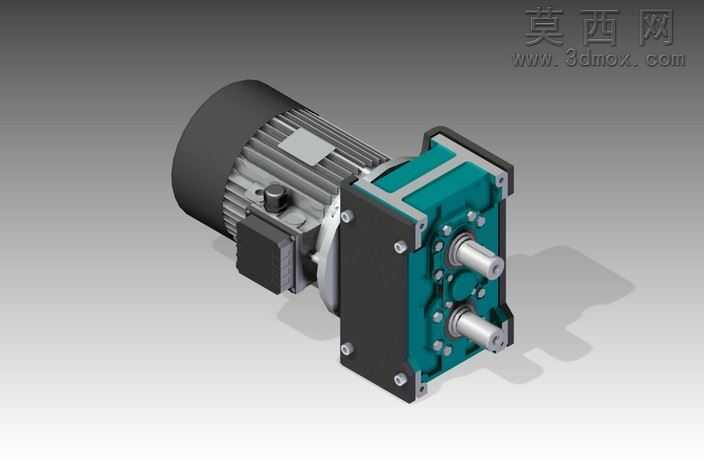

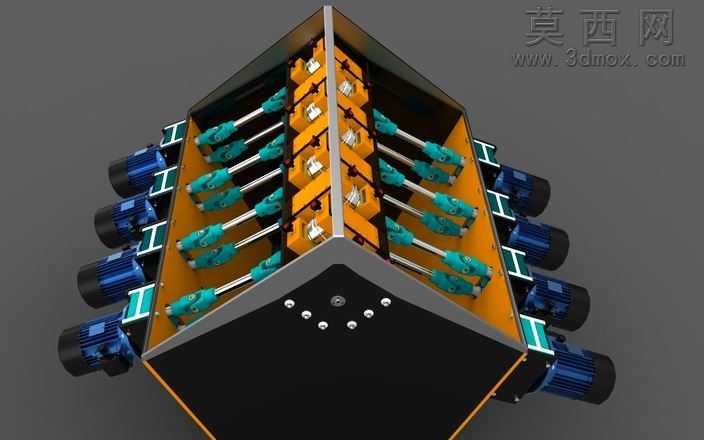

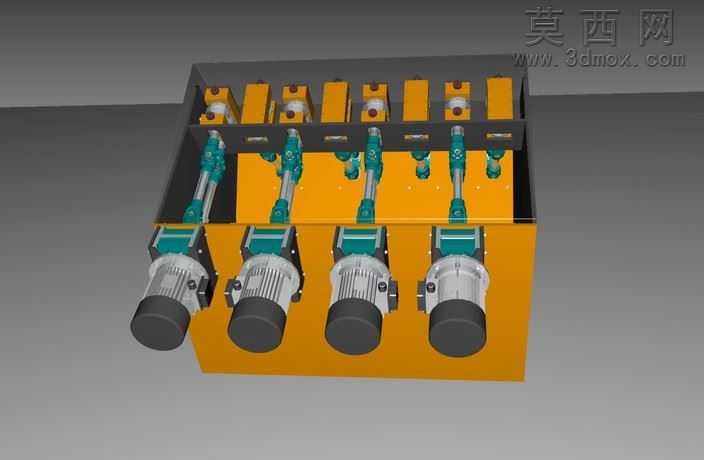

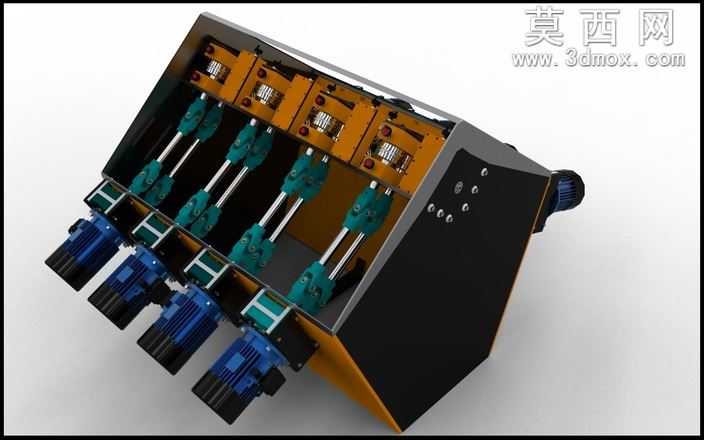

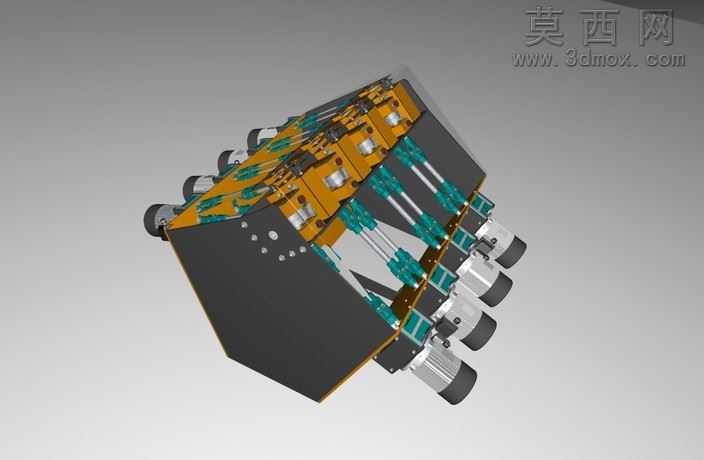

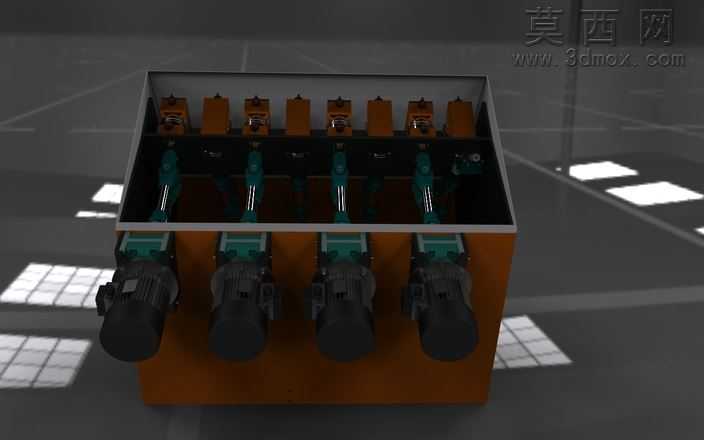

本模型为面向管材辊压加工工序配套的辊减速机三维设计成果，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计装配约束规范，所有零部件均按照实际加工公差要求完成尺寸匹配，确保虚拟装配状态下无干涉、无错位问题。模型整体采用模块化集成布局，将多组传动单元、加热执行组件、辊压执行端整合为一体式箱体结构，外观渲染阶段针对不同材质部件做了区分处理：金属传动壳体采用哑光黑磨砂金属材质，表面添加细微的加工纹理提升真实感；传动连接轴、驱动端外壳采用亮面金属镀铬材质，还原金属机加工件的光泽质感；内部的传动连接组件采用青绿色工程塑料材质做区分，清晰展示内部传动链路的排布逻辑；驱动电机端采用银灰色金属搭配黑色端盖的材质组合，还原标准工业伺服电机的外观特征。结构设计上，该辊减速机针对管材退火前的预加热辊压工序做了适配，多组平行排布的传动辊单元可实现管径从10mm到28.4mm范围的管材适配，每组传动单元均配置独立的驱动连接端与传动锁紧结构，可同步完成管材的输送辊压与内部加热器的定位安装，确保在管材进入退火、弯曲工序前，能够稳定完成内部氧化镁的压实与管材预热处理。建模过程中对所有传动副的配合关系做了完整约束，包括齿轮啮合配合、轴承转动配合、导轨滑动配合等，所有零部件均可实现符合实际运动逻辑的动作模拟，同时对安装孔位、连接法兰、锁紧螺丝等细节结构做了1:1还原，可直接用于后续的工程图导出、加工工艺编制与装配指导。设计思路上摒弃了传统减速机单输出端的布局形式，采用多输出端并行排布的集成化设计，大幅缩减了多工位辊压设备的整体安装空间，同时将加热组件的安装位与传动辊结构做了一体化整合，无需额外加装独立的加热模组支架，有效提升了设备的集成度与运行稳定性，模型在完成结构建模后经过多次干涉检查与运动仿真验证，确保所有结构的合理性与可加工性。
