可调弹簧压紧式搭扣锁三维结构设计

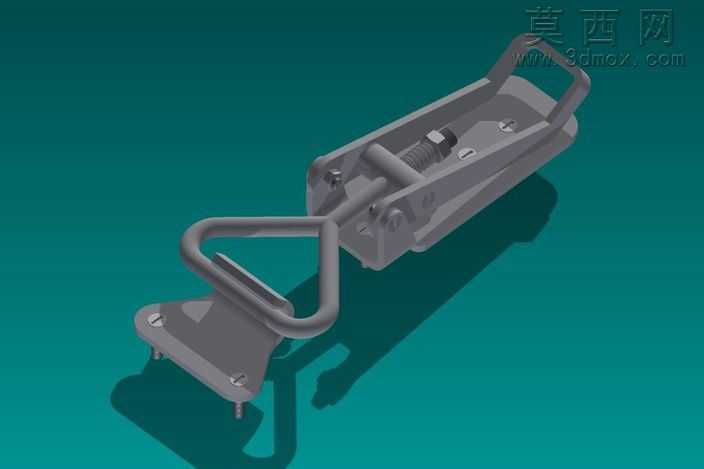

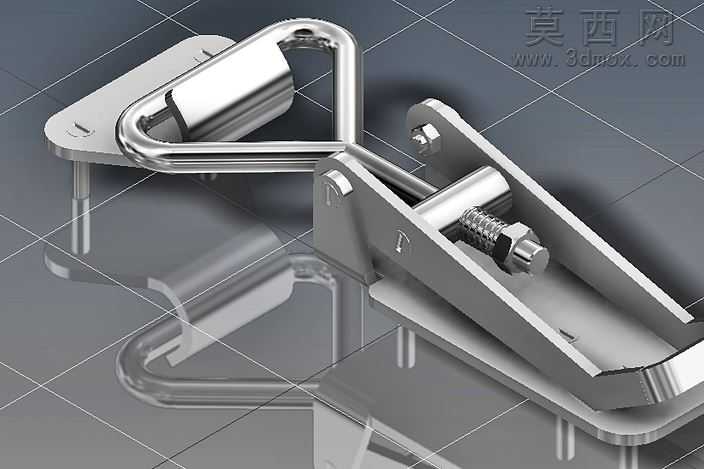

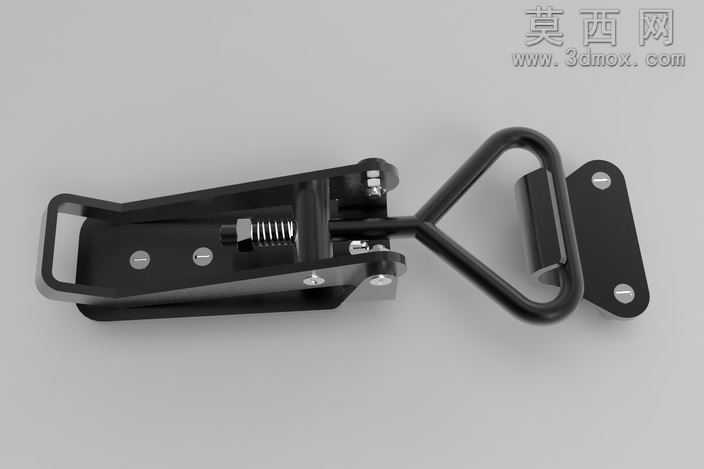

本作品为可调弹簧压紧式搭扣锁三维建模作品，建模过程严格遵循工业级五金配件的设计规范，首先通过实物测绘获取各部件的精准尺寸参数，在三维建模环境中按照自底向上的装配逻辑完成全零件建模：首先构建锁体底座的基础钣金结构，通过钣金折弯特征还原底座的弯折成型形态，对底座上的铆钉安装孔、弹簧定位柱位置做精准的同轴度约束，确保后续装配无干涉。其次构建带三角拉环的锁钩组件，对拉环的弯折弧度、握持区域做圆角过渡处理，避免锐边结构，同时对锁钩与底座的铰接轴做间隙配合约束，还原真实的转动自由度。内置的压紧弹簧采用螺旋扫描特征完成建模，严格匹配弹簧的线径、节距、有效圈数参数，设置弹簧的预压缩行程参数，模拟搭扣扣合时的弹性压紧力反馈。锁扣的勾座部分单独建模，对勾座上的两个安装沉孔做深度约束，确保安装时螺丝可完全沉入不突出表面。材质渲染阶段，对所有金属部件赋予黑色哑光喷塑材质，调整材质的粗糙度、金属度参数还原工业五金件的表面质感，对弹簧部件赋予镀锌亮面金属材质，与主体喷塑层形成视觉区分，铰接轴、铆钉部位做轻微的金属高光处理，突出装配结构的层次。结构设计上，该搭扣采用肘节式压紧原理，当拉环扳动至锁合位置时，铰接点越过结构死点，依靠弹簧的预紧力实现持续压紧，可有效抵消设备运行中的振动松脱风险，底座上的调节螺丝结构可调整弹簧预紧量，适配不同厚度的被压紧件，适配机箱门、设备盖板、工装夹具等多种需要快速开合锁紧的场景。建模过程中对所有活动部件做了运动仿真干涉检查，确保扳动拉环完成开合的全程无零件碰撞，各铰接位置的转动顺畅无卡滞，所有棱角位置均做了R0.5以上的圆角处理，符合五金冲压件的工艺要求，不存在无法加工的尖锐结构，模型的装配层级清晰，各零件可单独导出用于工程图制作或数控加工编程。
