6200深沟球轴承完整组件三维建模作品

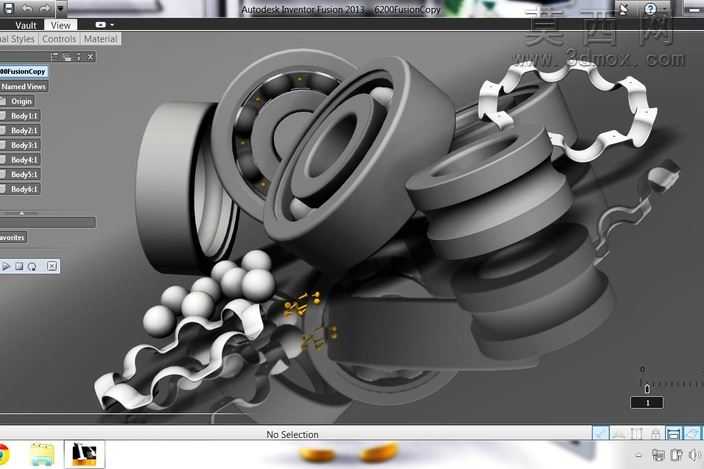

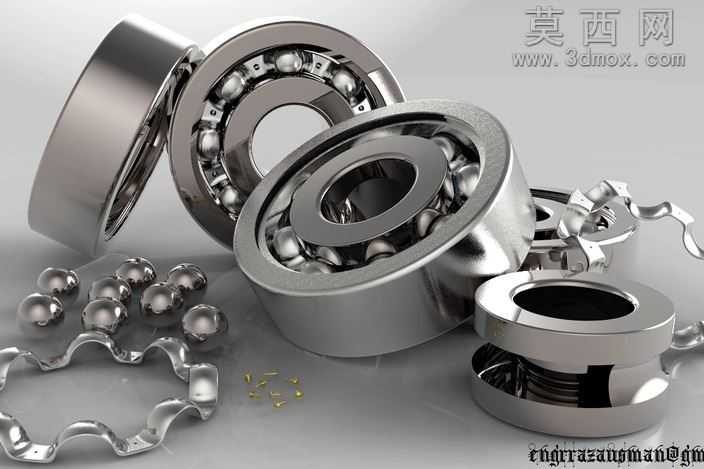

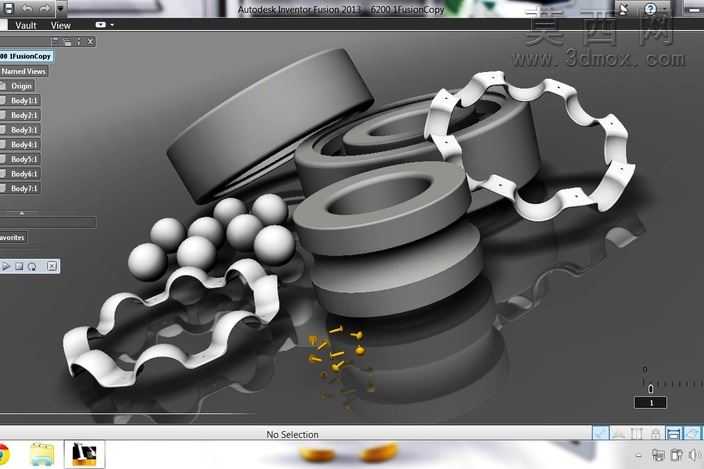

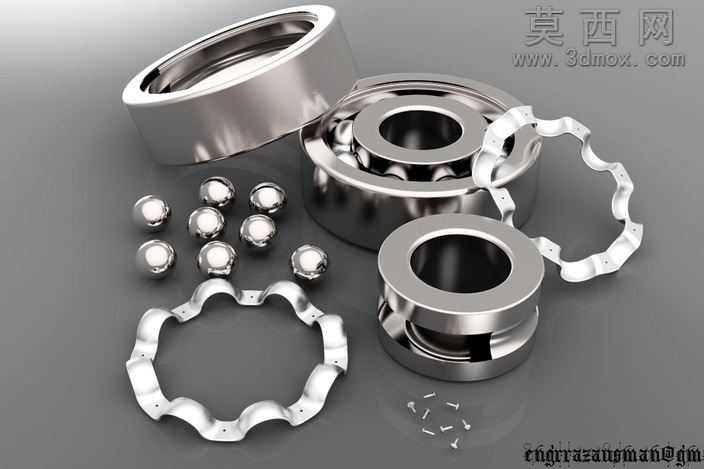

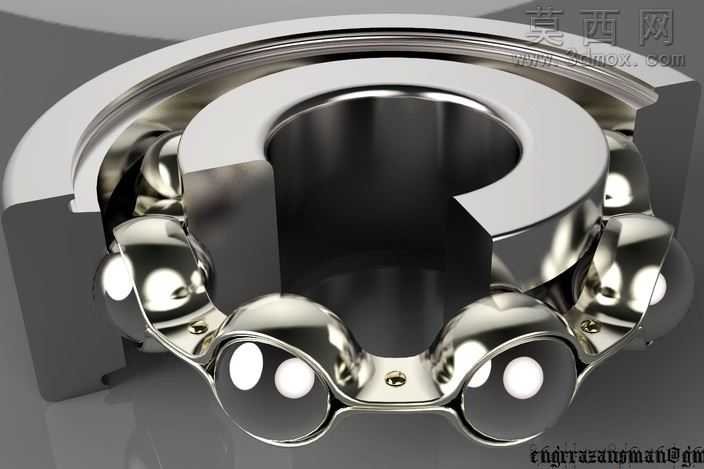

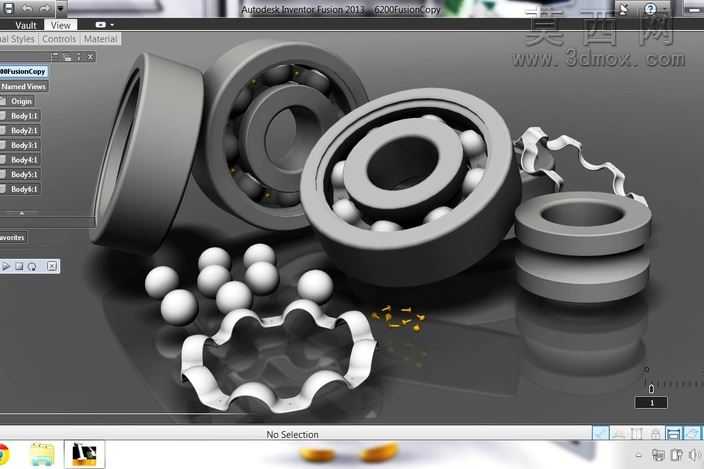

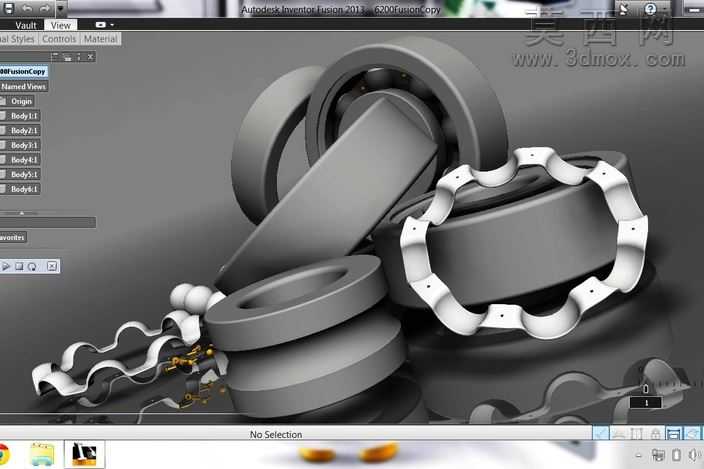

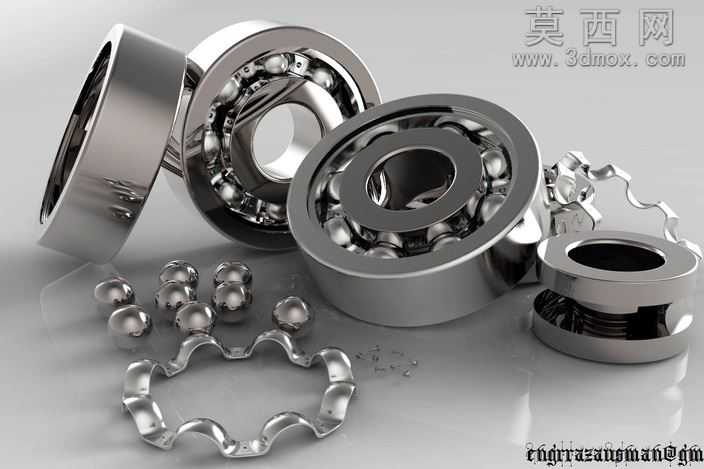

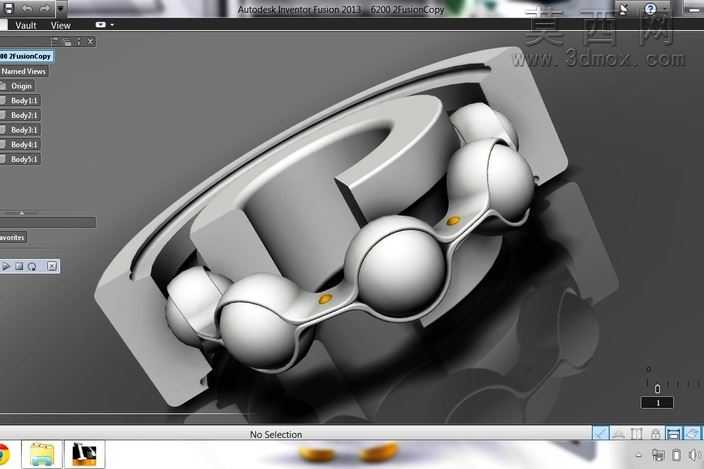

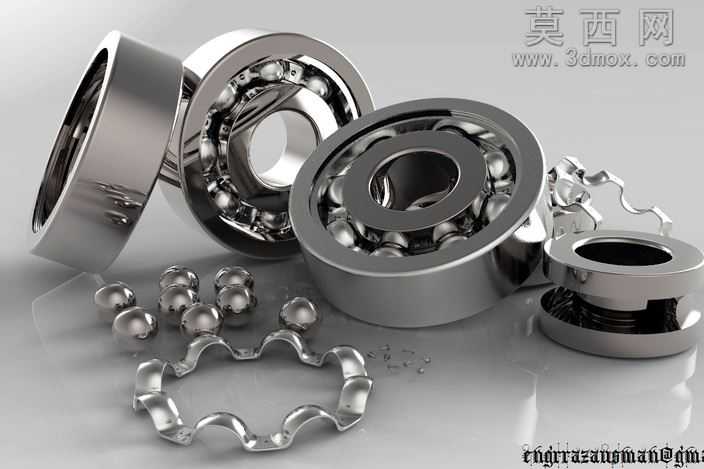

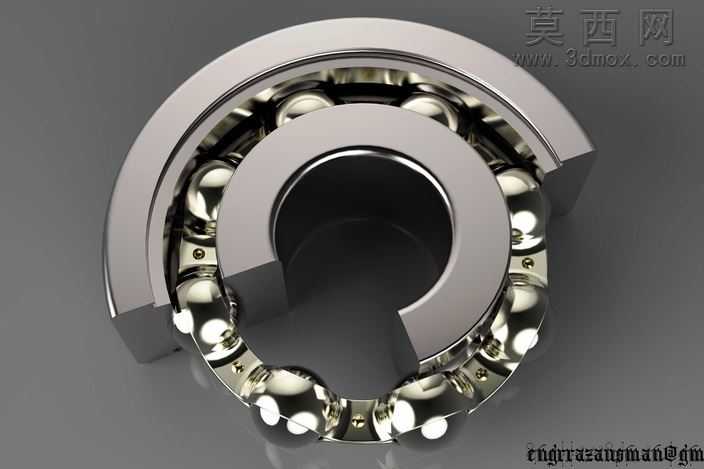

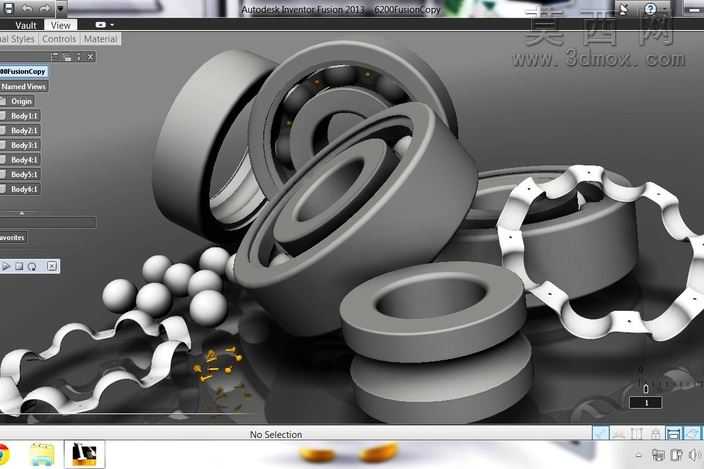

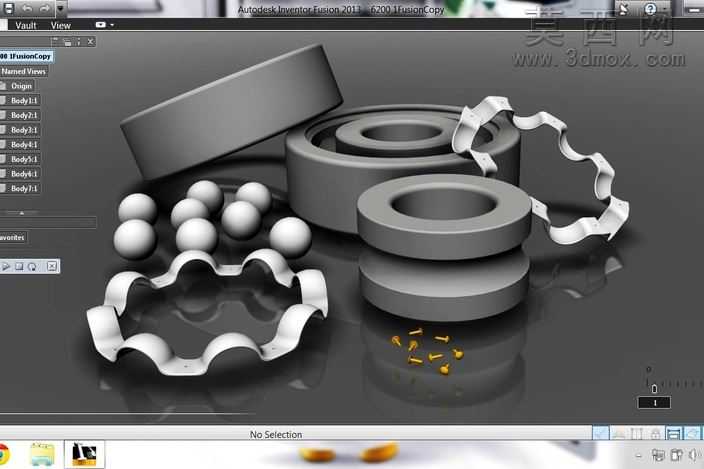

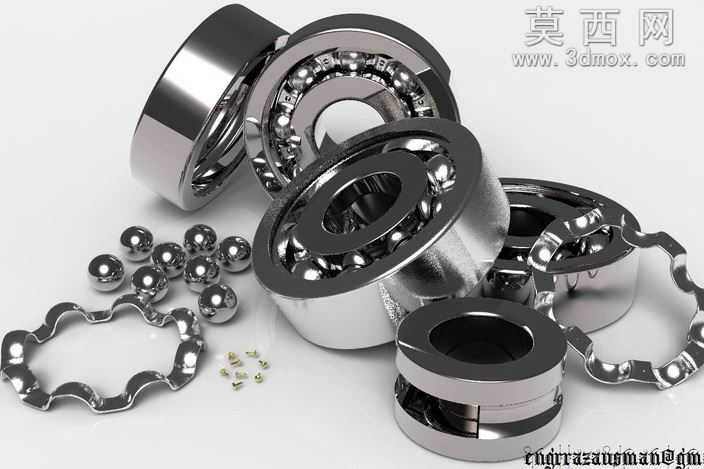

本作品为6200型深沟球轴承的全组件三维建模成果，建模过程严格遵循滚动轴承的实际尺寸规范与装配逻辑，完整还原了该型号轴承的全部组成部件。建模阶段首先依据6200轴承的标准参数确定各零件的基础尺寸，先构建内圈与外圈的基础回转体结构，针对内圈的滚道曲面、外圈的安装定位倒角、密封槽位等细节特征，通过草图绘制、回转切除、圆角过渡等操作完成精细化建模，保证滚道的曲率半径与钢球的配合精度符合机械设计标准，避免出现装配干涉问题。钢球部分按照标准球径创建等径球体模型，沿轴承周向均匀排布，同时构建保持架（网箱）结构，针对浪形保持架的冲压曲面特征、兜孔的定位结构，通过曲面放样、实体切除、阵列排布等操作完成建模，保证每个兜孔能够精准限位对应钢球，还原保持架分隔滚动体、减少摩擦磨损的实际功能。此外还完整构建了铆钉等连接固定零件，还原保持架的铆接装配结构。材质与渲染阶段，针对轴承的金属材质特性，为内圈、外圈、钢球部件赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数，还原轴承钢经精密磨削后的光亮金属质感，表面带有细微的磨削纹理与环境反射效果；为保持架赋予冲压冷轧钢材质，适当调高粗糙度参数，还原冲压件的亚光金属质感；铆钉部件则根据实际工艺赋予对应的金属材质，区分不同零件的材质差异。渲染场景搭建时采用柔和的工作室布光，通过多盏区域光从不同角度照射模型，突出金属零件的轮廓与曲面光影变化，搭配浅灰色背景突出轴承主体，同时将拆分的各零件按装配逻辑排布展示，清晰呈现轴承的内部结构与组成关系。设计过程中重点考量了各零件的装配公差配合，内圈与轴的配合面、外圈与轴承座的配合面均按照标准公差设置建模尺寸，滚道与钢球的接触位置预留合理的配合间隙，完整还原深沟球轴承可承受径向载荷与少量轴向载荷的结构特性，所有零件可完成虚拟装配验证，清晰展现6200球轴承的完整结构与工作原理，可用于机械结构教学、产品装配演示、设备虚拟样机搭建等场景。
