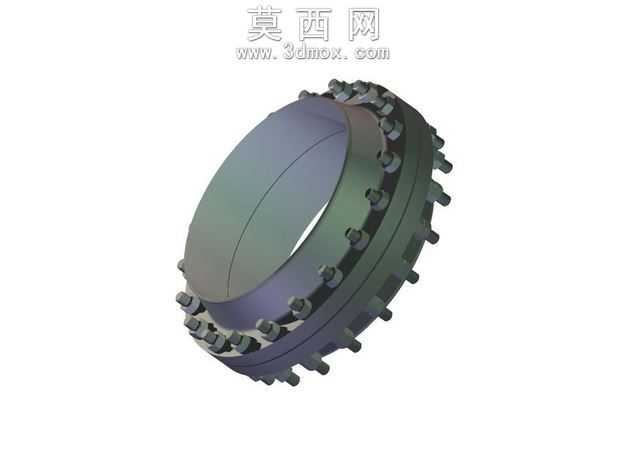

ASME标准高压带颈对焊法兰连接组件

石化高压管线现场最头疼的就是法兰密封面泄漏，尤其是1500磅级的高压工况，一旦螺栓预紧力不均，温变循环下很容易出现密封失效喷漏的风险。这套RFWN法兰模型完全贴合ASME B16.5标准尺寸做的还原，从加工适配视角出发，把现场加工、装配全流程的细节都嵌进了模型参数里。

法兰颈部的过渡圆弧没有做简化直段，完全按照标准里的壁厚渐变要求做了曲率连续处理，车削加工的时候不会出现应力集中的直角拐点，焊口位置预留了标准的对焊坡口角度，现场和管道对接焊接时不用二次修磨坡口，能直接对齐管道壁厚做熔透焊。密封面的突面粗糙度做了细节区分，水线的间距、深度都和实际加工要求一致，不是随便做个平面糊弄，放垫片的时候能直观看到水线咬住垫片的接触状态，提前预判密封压缩量够不够。

周圈的螺栓孔位置度严格按标准公差带做了约束，没有出现孔位偏斜导致螺栓穿不进去的问题，配套的螺栓螺母都做了真实的螺纹收尾，不是光杆占位，装配的时候能模拟螺栓穿入、螺母旋紧的全过程，甚至能做预紧力分步加载的仿真，不会出现干涉错装的问题。法兰背面的螺栓承压面做了锪平结构的还原，实际加工时这个平面的平面度直接影响螺栓预紧的受力均匀性，很多新手建模容易漏掉这个小结构，导致现场装配时螺母贴合面歪斜，螺栓受附加弯矩容易断裂。

做实训教学的时候用这套模型，能直接给学员讲高压法兰加工的公差控制点，哪些尺寸是必须严卡的配合尺寸，哪些是可以放宽公差的非配合面，比对着二维图纸讲直观太多。做管线装配仿真的时候，这套模型能直接导入装配环境，不用再补结构改尺寸，法兰和管道的焊接收缩余量也在建模时做了预留，不会出现焊完之后法兰面垂直度超差，导致两片法兰对不上的问题。就连螺栓的长度选择都做了对应，螺母拧紧后露出的螺纹扣数符合安装规范要求，不会出现螺栓过长顶到对面结构、或者太短啮合扣数不够滑牙的问题。
