安全杆门用弯管式操作手柄结构设计

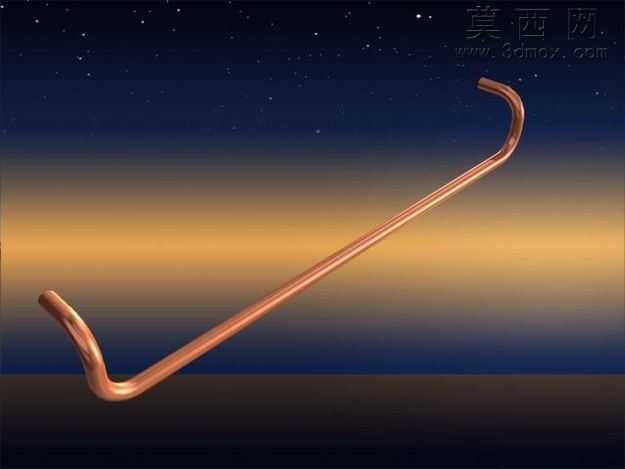

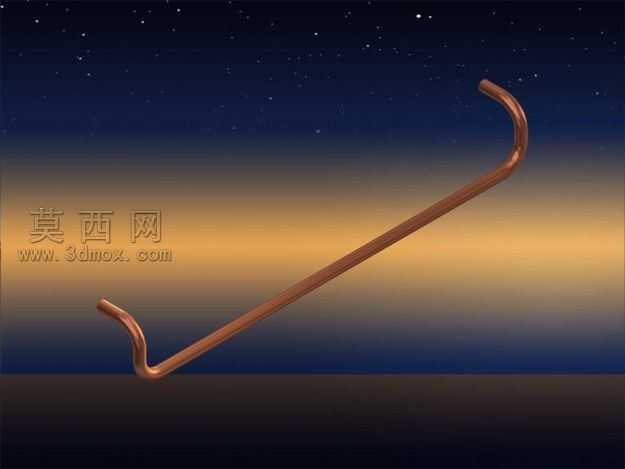

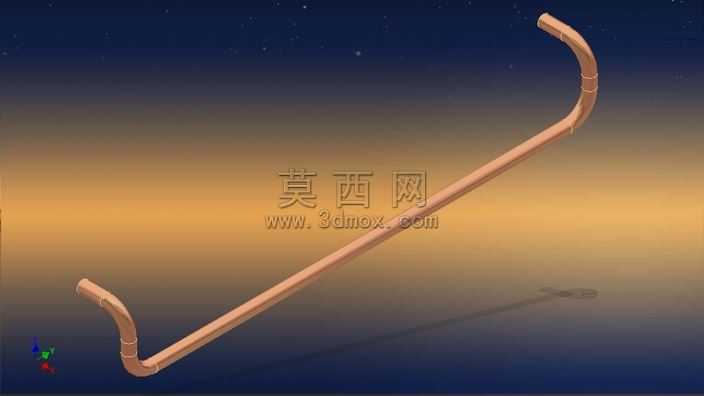

车间设备防护门的手动操作件，最容易出问题的就是握持段和弯管衔接处的应力集中——不少现场用的简易弯杆，冷弯后没做过渡处理，工人反复推拉开关门，三五个月就会在弯折根部出现裂纹，甚至受力断裂导致防护门失效，带来安全隐患。这个安全杆门的手柄模型，在弯管衔接的位置做了渐变圆弧过渡，不是直接用等半径弯管命令扫掠出来的生硬转角，而是把弯折处的管壁曲率做了连续调整，握持段的红色包覆层和金属杆身的衔接位置，特意留了1.2mm的嵌装台阶，不是简单把包覆层贴在杆体表面，装配的时候软质包覆层可以卡进台阶里，长期握持推拉也不会出现包覆层移位、打滑脱手的问题。

做结构适配的时候特意考虑了冷弯加工的回弹量，金属杆身的弯折角度没有直接按最终使用角度建模，而是预留了3度的回弹补偿量，加工厂拿到模型直接按参数下料冷弯，不用反复调整弯管机参数就能一次成型，省去了后续校形的工时。杆身两端的握持段长度是按成年男性手掌宽度做的适配，单段握持长度110mm，直径22mm，刚好能让手掌完全包覆发力，开关厚重的设备防护门的时候不会因为握持长度不够，出现手腕别劲的情况。

之前见过不少同类型手柄把安装端做的和握持段一样粗，装配的时候和门体连接座的配合间隙留的不合理，要么装上去晃荡有旷量，要么插装的时候太紧得强行敲进去，后期维护拆不下来。这个模型的安装连接段特意做了0.05mm的公差带，和标准连接座的配合属于过渡配合，装的时候能轻松推入，锁紧之后没有径向窜动，反复开关门也不会出现连接松动的异响。

金属杆身的表面做了哑光金属质感的处理，握持段的红色包覆层用的是软质防滑材质的视觉表现，渲染的时候特意调整了两种材质的反光度，金属段的反光偏硬朗，包覆层的反光偏柔和，看模型就能直观区分握持区和结构受力区，现场装配的时候工人不用看图纸就能快速分辨安装方向，不会装反。

这类手柄看起来结构简单，真要做到耐用好用，每一处尺寸都得贴合现场使用的实际情况，弯管的曲率不能太大不然会增加冷弯的加工难度，也不能太小不然应力集中的问题解决不了，握持段的直径太粗手掌握不住，太细发力的时候硌手，这些细节在建模的时候都做了反复调整，不管是拿来做实训教学的弯管结构案例，还是直接导出工程图下料加工，都能直接落地使用，不用再做二次修改调整。
