精密连接器注塑成型模具结构设计

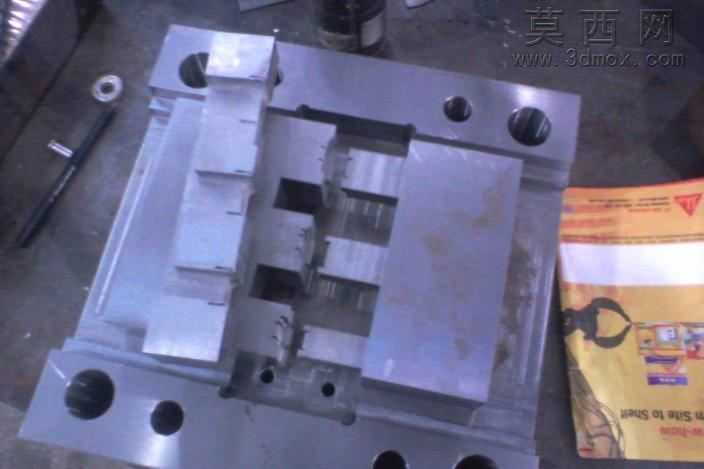

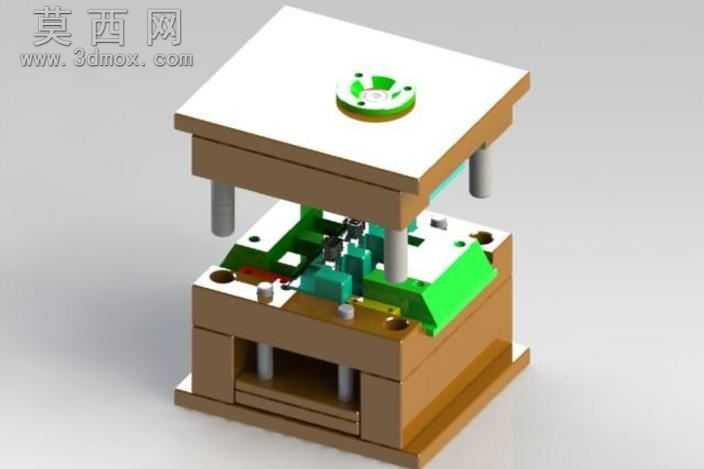

小尺寸连接器注塑生产最容易出现的飞边、偏心、粘模问题，大多在模具结构设计阶段就埋下隐患，这套模具针对薄壁连接器的成型特性做了针对性的结构适配。模架采用标准三板式布局，上下模座选用45号钢调质处理，足够承受连续注塑的锁模压力，不会因为长期交变载荷出现模座变形导致的分型面贴合不严。导向部件没有选用常规直导套，而是在导柱端部做了15度导入锥面，合模时能自动修正微小的位置偏差，避免型芯与型腔硬接触啃伤封胶面，导柱表面做了渗氮处理，耐磨性能比普通淬火导柱提升三倍以上，适配大批量连续生产的磨损需求。型腔部分针对连接器的薄壁插片位做了镶件拆分设计，不用在整块模板上加工深窄槽，既降低了电极加工的难度，也方便后续生产中出现封胶磨损时单独更换镶件，不用报废整块型腔板，能大幅降低后期维护成本。冷却水道绕着型腔成型区域做了等距环形排布，进出水口温差控制在2摄氏度以内，避免连接器不同位置冷却速率不一致导致的翘曲变形，插片位的细小镶件上还单独做了微型冷却孔，解决小结构积温导致的局部缩痕问题。脱模结构没有采用整体顶针板直顶的方式，而是在连接器的侧边卡扣位置设置了斜顶机构，顶出时斜顶随顶出动作横向让位，不会硬刮卡扣的倒扣面，避免顶出时把薄壁卡扣顶白甚至顶断，顶针排布特意避开了连接器的外观面，所有顶出痕迹都留在产品非装配的内侧区域，不用后续额外修剪浇口和顶针印。流道设计成了短锥形点浇口，开模时浇口能自动拉断，残留的浇口痕迹小于0.1毫米，不会影响连接器后续的插合装配，流道表面做了抛光处理，熔料流动阻力更小，能降低注塑时的注射压力，减少飞边产生的概率。上下模的分型面顺着连接器的外形轮廓做了0.02毫米的预压干涉量，合模时分型面能紧密贴合，不会因为注塑压力涨模产生飞边，排气槽开在分型面的末端，深度控制在0.015毫米，既能顺畅排出型腔内的空气避免烧焦缺胶，又不会让熔料渗入排气槽形成飞边。这套结构经过实际生产验证，连续生产十万模次没有出现明显的结构磨损，成型的连接器尺寸公差稳定在0.02毫米以内，完全满足精密电子接插件的装配精度要求。
