可参数化调整长度的双弯管路结构设计

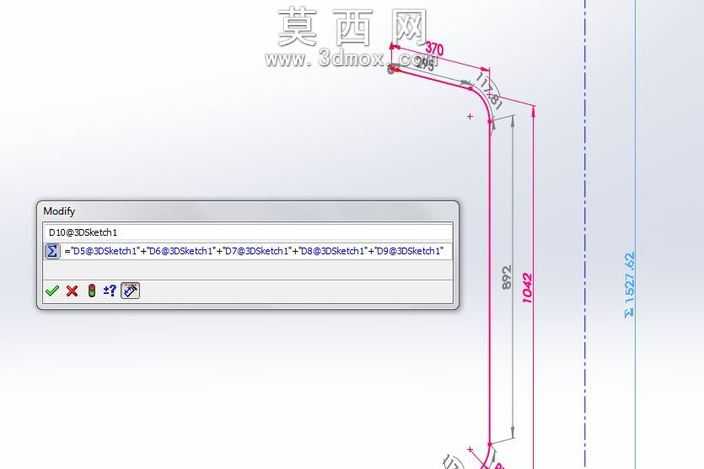

本作品为三维环境下搭建的双弯管路参数化模型，整体采用扫描特征完成主体造型构建，建模过程中首先绘制包含两段圆弧弯折与三段直段的路径草图，弯折处严格遵循管路弯折的工艺圆角要求，避免出现应力集中的锐角结构，保证管路造型符合实际流体输送场景的结构合理性。建模核心设计思路为通过方程式关联草图内的所有尺寸参数，将直段长度、弯折半径、弯折角度等关键尺寸与全局变量进行绑定，用户仅需修改对应直段的长度参数，整个双弯管的总长度即可自动完成更新，无需逐段调整草图内的零散尺寸，大幅提升管路改型的设计效率。模型在草图配置环节内置了自定义属性关联逻辑，可将调整后的直管段长度自动同步至管路的切割长度参数表中，当管路整体长度发生变更时，对应的下料切割尺寸会同步完成计算更新，无需设计人员手动核算总长与各段长度的对应关系。模型的结构逻辑清晰，两段弯折段的弧度保持一致，直段部分保持规整的直线走向，整体管路形成连续顺滑的三维走向，没有出现曲面褶皱、路径断点等建模缺陷，扫描生成的管体壁厚均匀一致，端口处保持平整的截面形态，可直接用于后续的管路装配干涉检查、管路长度核算、下料工艺单生成等设计环节。该参数化建模逻辑可复用于各类多弯管路的快速设计，通过方程驱动的尺寸关联方式，解决了传统管路建模中改型需要反复重绘草图、手动核算总长的痛点，尤其适用于需要频繁调整管路长度的布局设计场景，能够有效缩短管路类零件的设计周期，保证尺寸调整的准确性，避免手动改尺寸出现的参数错漏、总长计算偏差等问题。
