立式触控自助服务终端机柜结构设计

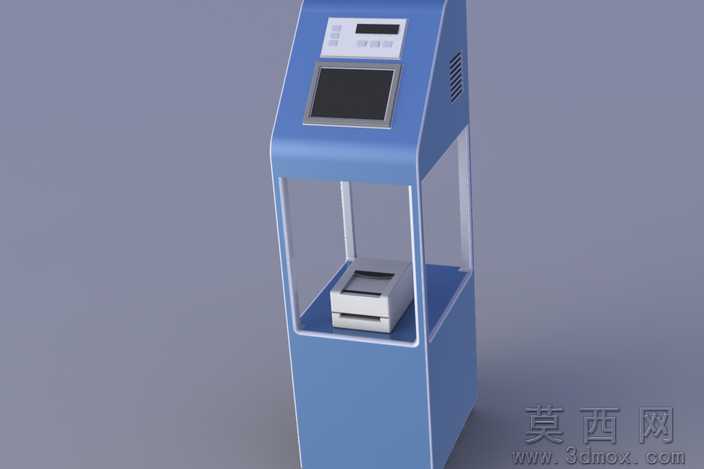

本作品为立式触控自助服务终端机柜的三维设计方案，整体采用立式落地式布局，建模阶段优先遵循钣金加工工艺逻辑搭建整体框架，先以基准面定位确定机柜整体长宽高比例，将设备划分为上部操作交互区、中部透明展示舱、下部封闭柜体三个功能模块，各模块间通过定位基准实现精准装配，避免后续结构干涉问题。上部交互区做斜切式倾角设计，符合成年人站立操作的人体工程学视角，预留触控显示屏、操作按键面板、小票打印出口的安装位，侧边开设规整的散热通风格栅，保障内部电子元件长时间运行的散热需求；中部采用透明围合的展示舱设计，四周预留亚克力或钢化玻璃嵌装槽位，内部预留打印设备、读卡模块的安装固定位，方便运维人员更换内部耗材；下部封闭柜体预留设备主机、电源模块的安装空间，底部做加厚承重边设计，提升整机放置的稳定性。材质渲染阶段，机柜主体外壳采用哑光蓝色喷塑钣金材质，还原商用自助设备常用的耐磨防刮表面质感，透明舱体赋予高透玻璃材质并添加轻微环境反射效果，操作屏幕做深色玻璃加轻微屏幕反光处理，按键面板采用浅灰色磨砂塑料材质，金属包边做亮面金属质感区分，整体渲染效果贴近真实商用设备的视觉表现。结构设计上充分考虑钣金折弯、拼接的工艺可行性，所有折边预留合理的工艺圆角，拼接处预留螺丝安装位，外壳各板块间采用卡扣加螺丝的双重固定方式，既保证整机结构强度，也方便后期运维拆卸，整体设计兼顾人机交互体验、内部设备安装兼容性、钣金加工落地性与外观视觉协调性，可直接作为自助查询终端、自助打印终端、政务服务终端等同类设备的结构设计参考。
