带肋板圆头U型槽连接支座结构设计

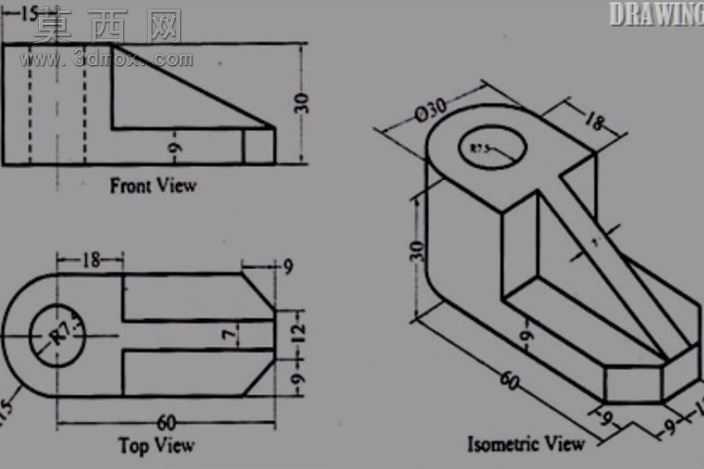

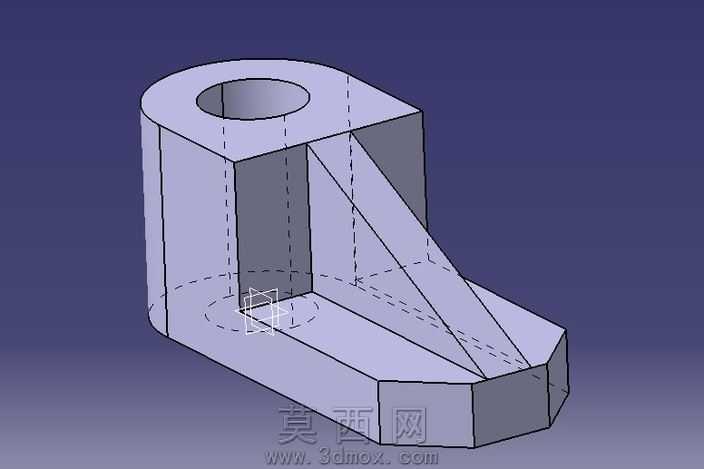

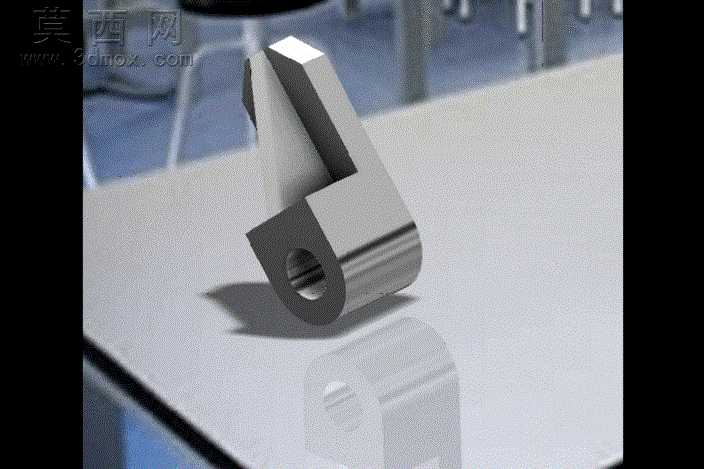

本作品为典型的机械支撑连接类零件三维建模成果，建模过程严格遵循工程图纸的尺寸标注规范，以正投影视图与轴测图的对应关系为基准，首先完成零件主体轮廓的草图绘制：先定位左端带通孔的圆头基座部分，确定外圆直径30mm、内孔直径15mm的同轴结构，保证基座端面与长度方向基准的位置尺寸为18mm，再向右延伸绘制U型开槽的主体段，明确槽宽7mm、主体段总高度30mm、上下壁厚各9mm与中间槽段12mm的分层尺寸，同时完成右端斜切收口的轮廓约束，保证端部9mm的收口尺寸与总长60mm的边界要求。主体结构生成后，添加斜向支撑肋板特征，肋板连接圆头基座上部与右端主体的顶面，形成三角稳定支撑结构，强化零件的抗弯折承载能力，建模过程中对肋板与主体、基座的交接处做了贴合约束，避免出现结构缝隙或重叠错误。建模全程采用参数化尺寸驱动，每一个特征的生成都对应图纸标注的线性尺寸、直径尺寸与位置尺寸，对圆头部分的圆弧过渡、右端的斜切面角度都做了精准约束，保证三维模型与二维工程图的尺寸完全一致，无过定义或欠定义的草图问题。材质设置上选用常用的结构钢材质，赋予模型均匀的金属哑光质感，渲染时采用等轴测视角配合正交投影视角同步展示，既呈现零件的立体结构形态，也对应主视图、俯视图的投影关系，清晰展现内部开槽、通孔、肋板的位置与结构特点。该零件的设计思路围绕轻量化与结构强度的平衡展开，通过U型开槽减少零件的整体重量与材料用量，通过斜向肋板弥补开槽带来的结构刚度下降，左端的同轴通孔用于穿装销轴或螺栓实现铰接连接，右端的收口结构可适配对应连接件的卡装需求，整体结构紧凑，加工工艺性良好，可作为机械连接部位的支撑支座使用，建模过程中预留了尺寸修改的参数接口，可根据实际安装需求调整各段长度、孔径与壁厚参数，快速生成适配不同工况的变体零件。
